- 5 -
3. Регулятор давления сжатого воздуха (рис. С-3) используется для регулировки давления в соответствие с
данными горелки. Для блокировки регулятора необходимо надавить на него до фиксации.
4. Манометр (рис. С-4), позволяет контролировать требуемое значение подачи сжатого воздуха. Отградуирован в
барах.
5. Индикатор горелки (желтая лампочка) (рис. С-5):
- Если индикатор горит,
значит цикл активирован: включена пилотная или режущая дуга.
- В режиме ожидания, при отжатой кнопке горелки, индикатор не горит.
- Индикатор не горит при нажатой кнопке горелки, в следующих случаях:
- в режиме последующей подачи газа (> 20 сек)
- если пилотная дуга не попадает на рабочий материал в течении 2 сек
- если режущая дуга
прерывается из-за того, что горелка далеко от рабочего материала, имеется
сильный износа электрода или горелка отведена от материала.
- при включении системы защиты.
6. Индикатор аварии (желтый светодиод) (рис. С-6)
- горит если, происходит перегрев аппарата или превышение/занижение напряжения электросети.
- в этом режиме работа аппарата блокируется.
- перезапуск происходит автоматически (желтый светодиод гаснет) через 4 секунды после возвращения
параметров в норму.

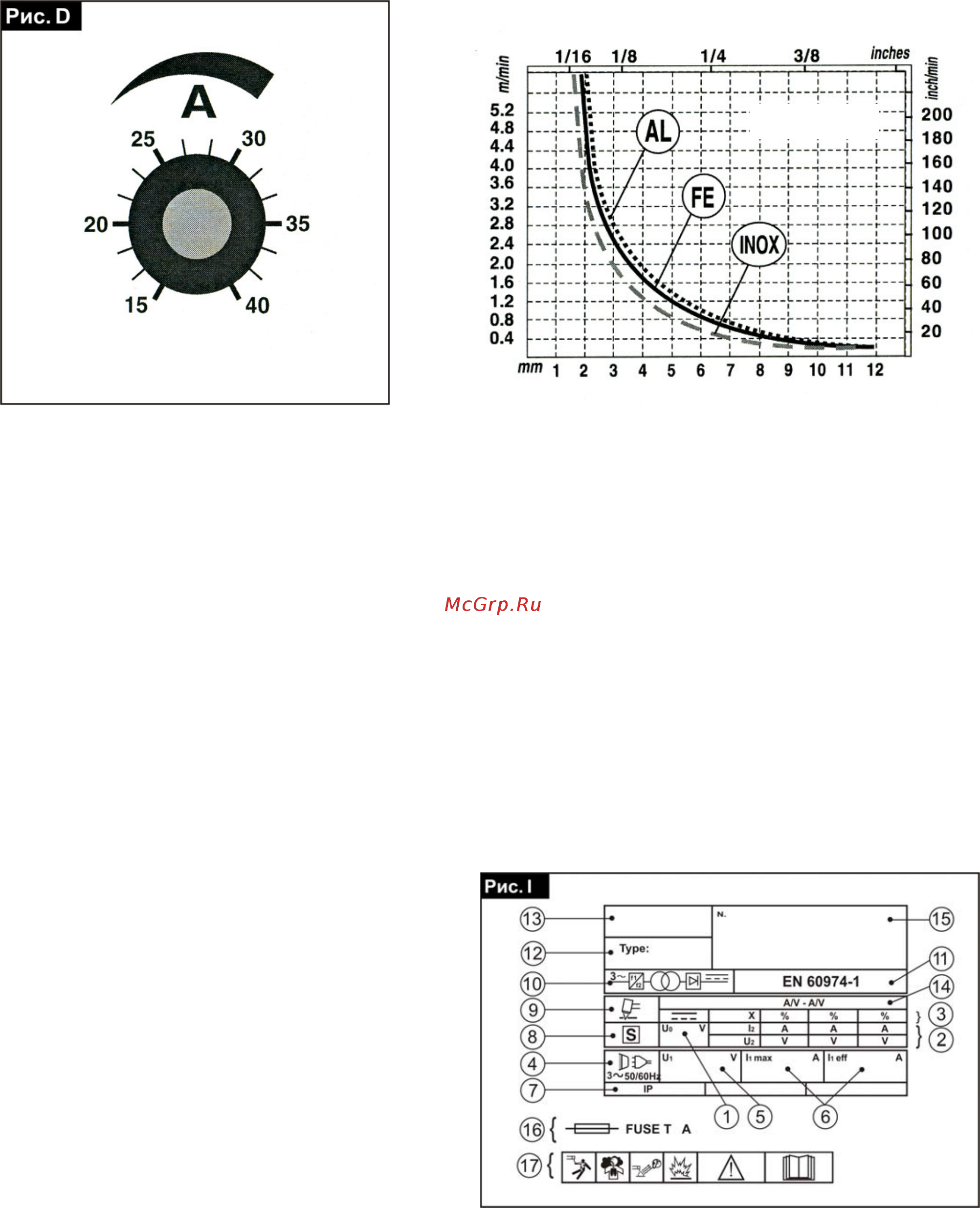

7. Табличка с техническими данными (рис. I)
а) основные значения
1 - напряжение без нагрузки (U
0
)
2 - рабочие ток/напряжение (I
2
/U
2
)
3 - продолжительность включения (Х)
б) значения сети питания
4 - количество фаз и частота 50/60 Гц
5 - напряжение в сети (U
1
)
6 - I
1max
- максимальное потребление тока;
I
1eff
- максимально эффективный
потребляемый ток
с) общая информация
7 - уровень защиты покрытия
8 - символ S показывает, что сварочные
работы могут проводиться вблизи больших
масс металла.
9 - символ типа работ
10 - тип структурной схемы аппарата
11 - соответствие Европейским нормам безопасности и требованиям к конструкции сварочных аппаратов
12 - название аппарата
13 - производитель
14 - диапазон рабочего тока (мин/макс) при соответствующем напряжение дуги.
15 - серийный номер: необходим для идентификации аппарата при обращении в сервисную службу,
снабжения запасными частями, установления происхождения изделия.
16 - параметры предохранителей
17 - символы, относящиеся к предписаниям по безопасности
Табли
ц
а 2.
