9.5. Подключение кабеля массы.

Подсоедините захват рабочего кабеля к поверхности, которую надо разрезать или к металлическому верстаку.

Соблюдайте следующее:

- убедитесь в хорошем контакте, особенно если должны быть разрезаны изолированные или окисленные

материалы.

- подсоедините кабель массы как можно ближе к месту разреза.

- использование металлических конструкций, которые не являются частью рабочего материала, может быть

опасным и привести к неудовлетворительному результату.

- не подсоединяйте кабель массы к части, которая должна быть отрезана.

9.6. Подключение плазменной горелки.

Перед началом работ проверьте правильность соединений всех частей горелки, и проверьте не изношены ли ее

части сверх меры. Проверьте подачу сжатого воздуха через горелку.

Подсоедините штекер горелки к централизованному гнезду на передней панели аппарата и закрутите гайку по

часовой стрелке.

10. Панель управления.

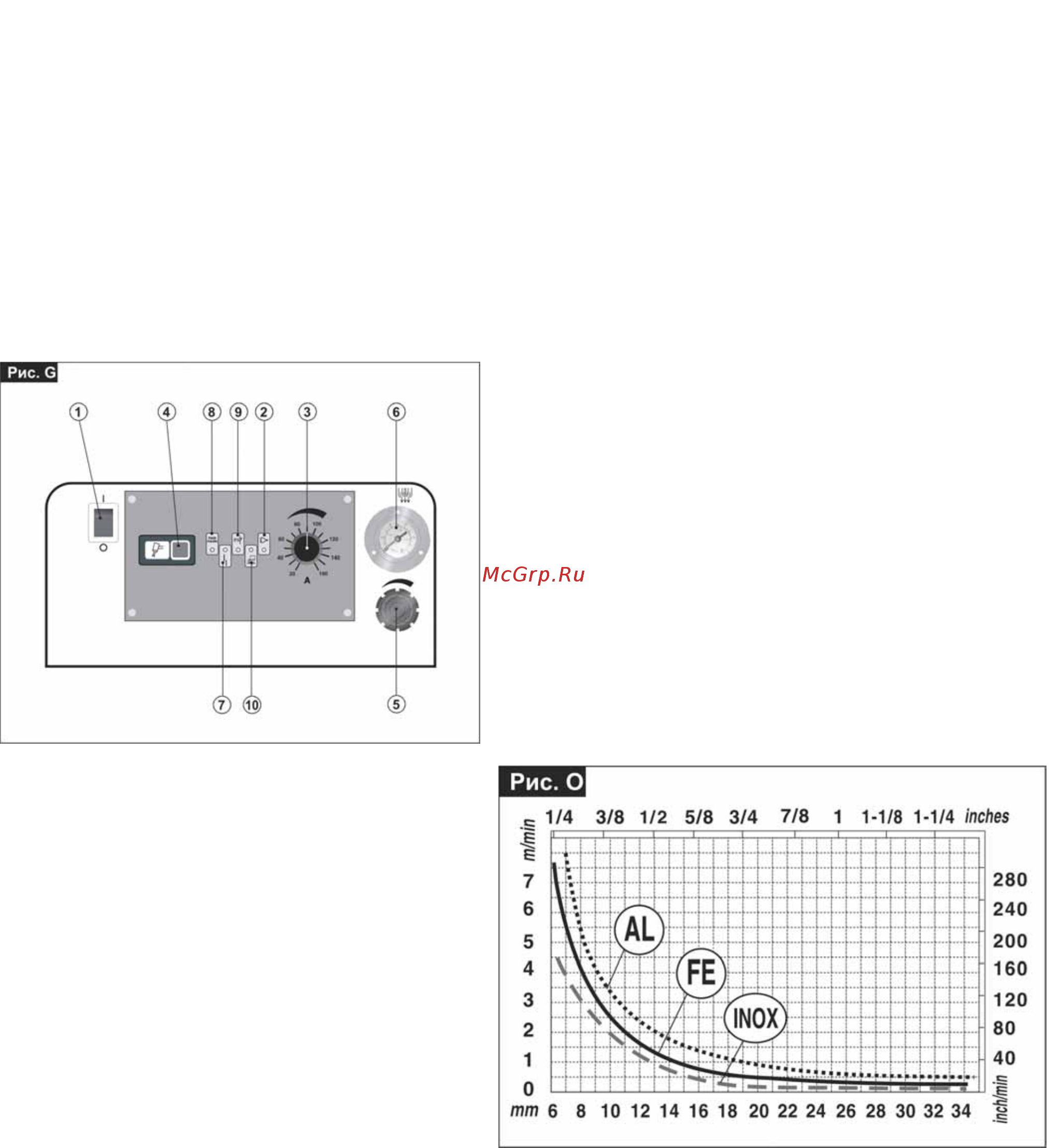

1. Выключатель (рис. G-1).

В положении

I (вкл) - аппарат готов к работе, горит зеленный

светодиод (Рис. G-2), показывающий наличие электропитания.

В этом режиме (Stend-by) напряжение на горелку не подается.

В положении

О (выкл) – напряжение отключено, управляющий

блок и все индикаторы выключены.

2. Потенциометр рабочего тока (рис. G-3).

Позволяет установить интенсивность рабочего тока,

генерируемого аппаратом, в соответствии с потребностью

(толщина материала/скорость реза). График (рис. О)

показывает величину резки как функцию толщины материала

алюминия, железа и стали при максимальном токе 150А.

3. Кнопка подачи сжатого воздуха (рис. G-4).

При нажатии на эту кнопку воздух подается в

горелку примерно через 45 секунд.

4. Регулятор давления (рис. G-5)

5. Манометр (рис. G-6), позволяет

контролировать требуемое значение подачи

сжатого воздуха. Отградуирован в барах.

6. Индикатор горелки (желтая лампочка) (рис.

G-10):

- Если индикатор горит, значит цикл

активирован: включена

пилотная или

режущая дуга.

- В режиме ожидания, при отжатой кнопке

горелки, индикатор не горит.

- Индикатор не горит при нажатой кнопке

горелки, в следующих случаях:

- в режиме последующей подачи газа (> 45

сек) и режиме предподачи газа (0,8 сек)

- если пилотная дуга не попадает на рабочий материал в течении 2 сек

- если режущая

дуга прерывается из-за того, что горелка далеко от рабочего материала, имеется сильный

износа электрода или горелка отведена от материала.

- при включении системы защиты.

7. Индикатор аварии (красный светодиод) (рис. G-7) и желтый индикатор отсутствия фазы (рис. G-8)

- горит если, происходит перегрев аппарата, превышение/занижение напряжения электросети или

исчезновение фазы.

- в этом режиме работа аппарата блокируется.

- перезапуск происходит автоматически, после остывания аппарата.

8. Желтый светодиод недостаточное давление воздуха (рис. G-9), загорается вместе с индикатором аварии (рис.

G-7)

- индикация этого светодиода означает, что давление воздуха недостаточно для нормальной работы

- в этом режиме аппарат не работает

- перезапуск происходит автоматически, после восстановления

давления.
