20
SKAT
®
. Бензиновые генераторы

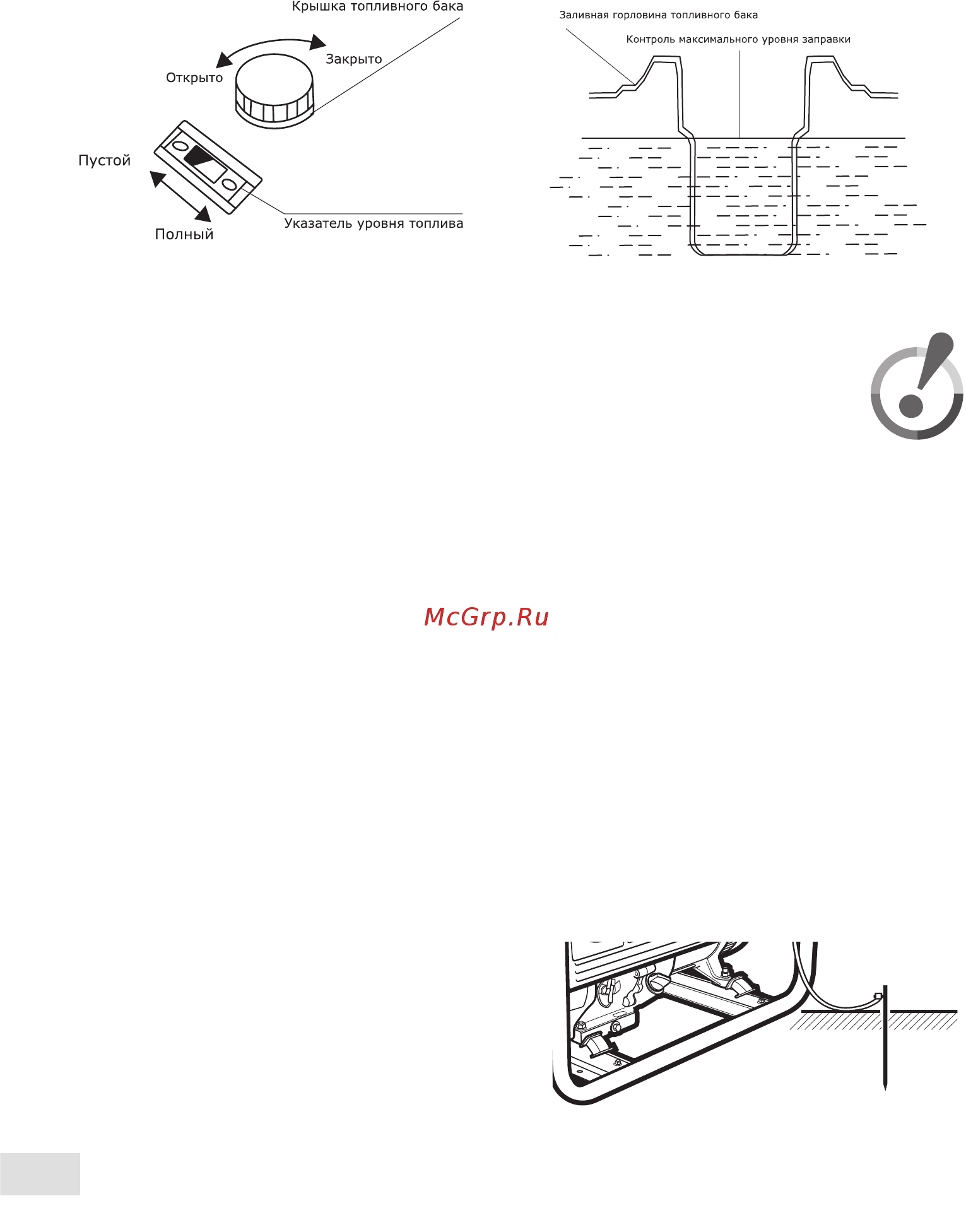

Проверьте уровень топлива на ука-
зателе уровня топлива (рис. 11). При
необходимости долейте в бак чистое
свежее топливо. Не используйте топли-
во, которое хранилось более 2 месяцев.
В качестве топлива используйте авто-
9.4 Заполнение топливного бака
мобильный неэтилированный бензин
марок АИ92, АИ95. Не переполняйте то-
пливный бак, оставляйте место в баке
для расширения топлива при его нагре-
ве (рис. 12).
Рис. 12
Рис. 11
Работы по заземлению регламенти-
руются согласно ГОСТ 12.1.030–81 Си-
стемы стандартов безопасности труда
(ССБТ) «Электробезопасность. Защит-
ное заземление. Зануление».
Цель защитного заземления — сни-
зить до безопасной величины напряже-
ние относительно земли на металличе-
ских частях генераторной установки.
Все элементы заземляющего устрой-
ства соединяются между собой при
помощи сварки, места
сварки покры-
ваются битумным лаком во избежание
коррозии. Допускается присоединение
заземляющих проводников при помощи
болтов.
Для устройства заземления на откры-
той местности необходимо использовать
один из следующих заземлителей:
• Металлический стержень диаме-
тром не менее 15 мм длиной не менее
1500 мм.
• Металлическую трубу диаметром не
менее 50 мм длиной не менее 1500 мм.
• Лист оцинкованного железа разме-
ром не менее 1000х500 мм.
Любой заземлитель должен быть по-
гружен в землю до влажных слоев грун-
та. На заземлителях должны быть обору-
дованы зажимы или другие устройства,
обеспечивающие надежное контактное
соединение провода заземления с за-
землителем. Противоположный конец
провода соединяется с клеммой зазем-
ления генератора. Сопротивление кон-
тура заземления должно быть не более
4 Ом, причем контур заземления должен
располагаться в непосредственной бли-
зости от генератора.
При использовании генератора на
объектах, не имеющих контура заземле-
ния, в качестве заземлителей запреще-
но использовать находящиеся в земле
металлические трубы системы водо-
снабжения, канализации или металли-
ческие каркасы зданий.
9.5 Заземление
ВНИМАНИЕ! Категорически запрещается использовать генератор
без заземления!
Рис. 13
