HiWatch DS-T206 [2/2] Переключение между tvi и cvbs сигналами

HiWatch DS-T106 [2/2] Переключение между tvi и cvbs сигналами

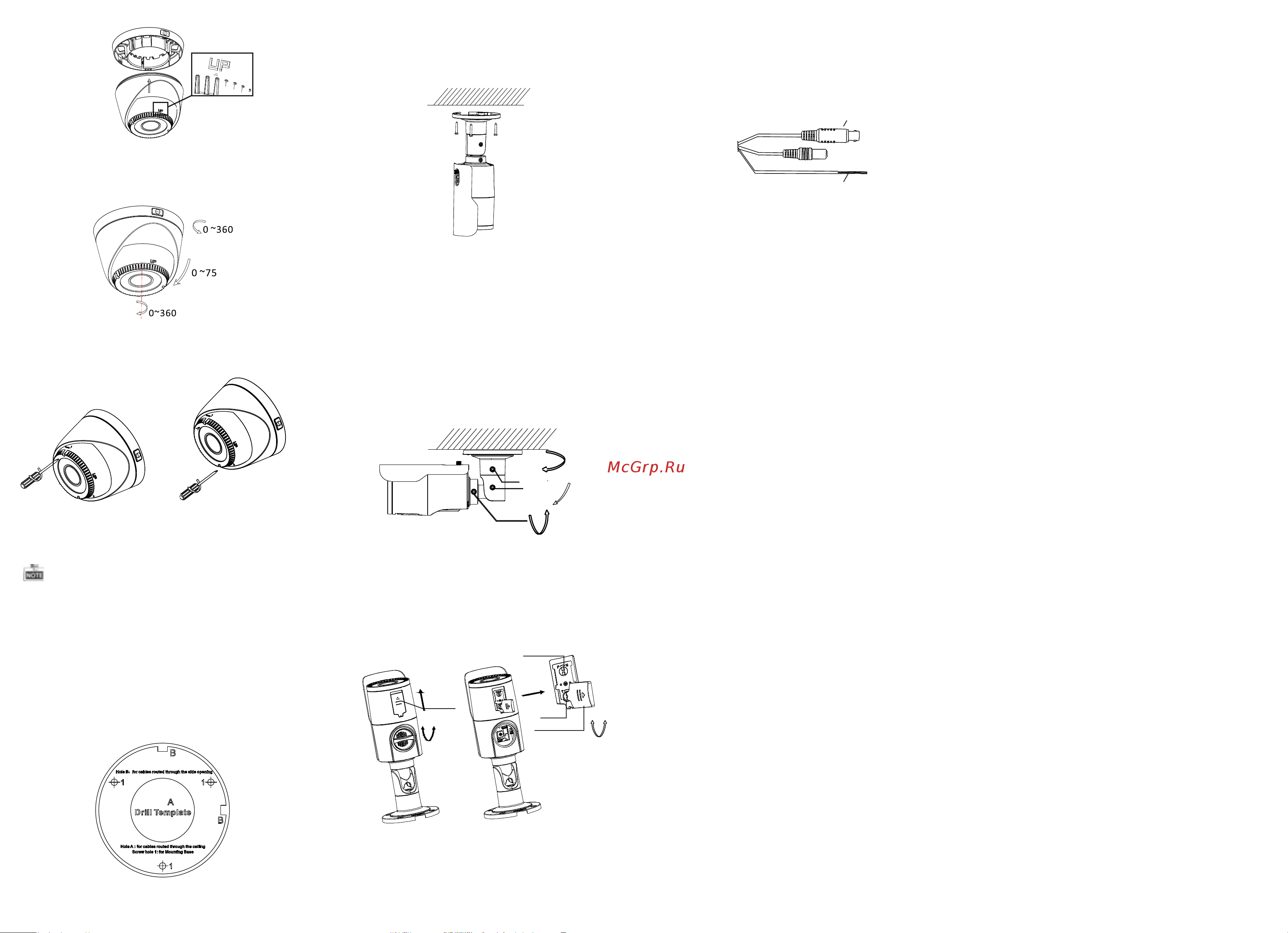

Рисунок 2-4 Установка угла
6. Отрегулируете камеру в соответствии с
рисунком ниже, чтобы установить нужный угол.
Рисунок 2-3 Крепление камеры
7. С помощью отвертки отрегулируйте фокус и
зум для получения нужного изображения.
Рисунок 2-5 Регулировка зума и фокуса
2.2 Установка камер II и III типа
Камеры II и III типа подойдут для установки на
потолок и стену. В качестве примера будет взята
установка на потолок.
Шаги:
1. Просверлите отверстия в потолке в
соответствии с шаблоном крепления.
2. Установите прилагающиеся пластиковые
дюбеля в просверленные отверстия.
Рисунок 2-6 Шаблон крепления
3. Проложите кабель через отверстие под него и
соедините соответствующие кабели.
4. Закрепите камеру на потолке с помощью
прилагаемых саморезов.
Рисунок 2-7 Установка камеры на потолке
Рисунок 2-8 3-х осевая установка
5. Отрегулируйте угол наблюдения
1) Ослабьте винт №1 для регулировки поворота
(0° ~ 360°).
2). Затяните винт №1.
3). Ослабьте винт №2 для регулировки наклона
(0° ~ 90°).
4). Затяните винт №2.
5). Ослабьте винт №1 для регулировки угла
вращения (0° ~ 360°).
6). Затяните винт №3.
0~360
1
2
3
0~90
6. Сдвиньте крышку на нижней части корпуса
для регулировки зума и фокуса.
7. Используйте крышку как отвёртку, чтобы
отрегулировать зум и фокус для получения
нужного изображения.
0~360
Рисунок 2-9 Регулировка зума и фокуса
Зум
Фокус
Крышка
Фокус
Зум
Крышка
0~360
Рисунок 3-1 Переключение между видеосигналами
Переключатель видеосигнала
1. TVI сигнал
Когда два провода переключателя видеосигнала
разомкнуты, видеовыход передает TVI сигнал.
2. CVBS сигнал
Для переключения на CVBS сигнал необходимо
замкнуть провода переключателя видеосигнала.
Управление
OSD
Видеовыход
Только камеры DS-T106 и DS-T109 поддерживают два
типа видеосигнала: TVI и CVBS.
3 Переключение между
TVI и CVBS сигналами
