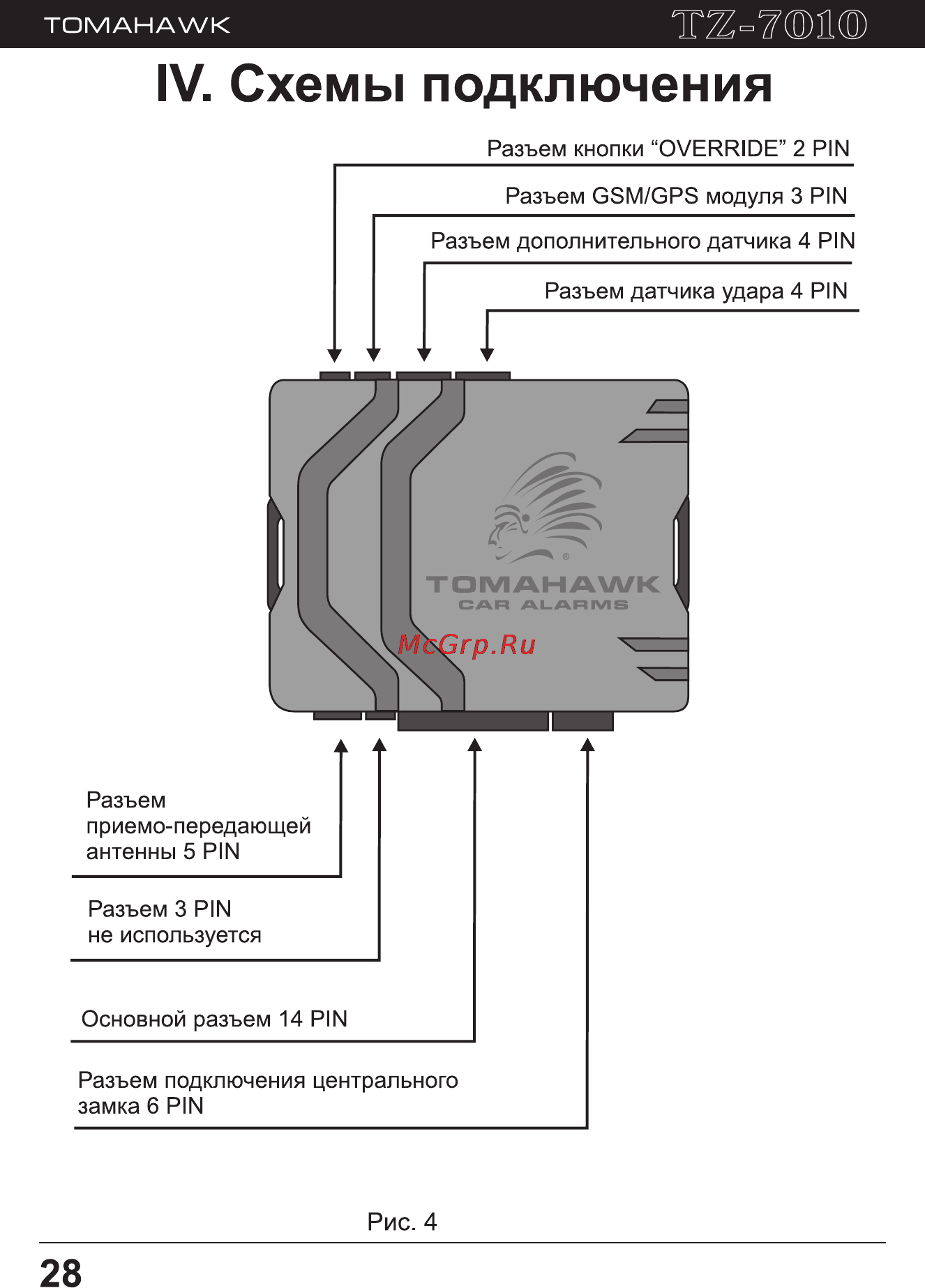

TOMAHAWK IV Схемы подключения Разъем кнопки OVERRIDE 2 PIN Разъем GSM GPS модуля 3 PIN Разъем дополнительного датчика 4 PIN Разъем датчика удара 4 PIN Разъем приемо передающей антенны 5 PIN Разъем 3 PIN не используется Основной разъем 14 PIN Разъем подключения центрального замка 6 PIN Рис 4 28
