Цифровой видеорегистратор Краткое руководство пользователя
9
1.2. Задняя панель
Задняя панель варьируется в зависимости от модели. Пожалуйста, обратитесь к
актуальному продукту. Следующий рисунок показан только для справки.

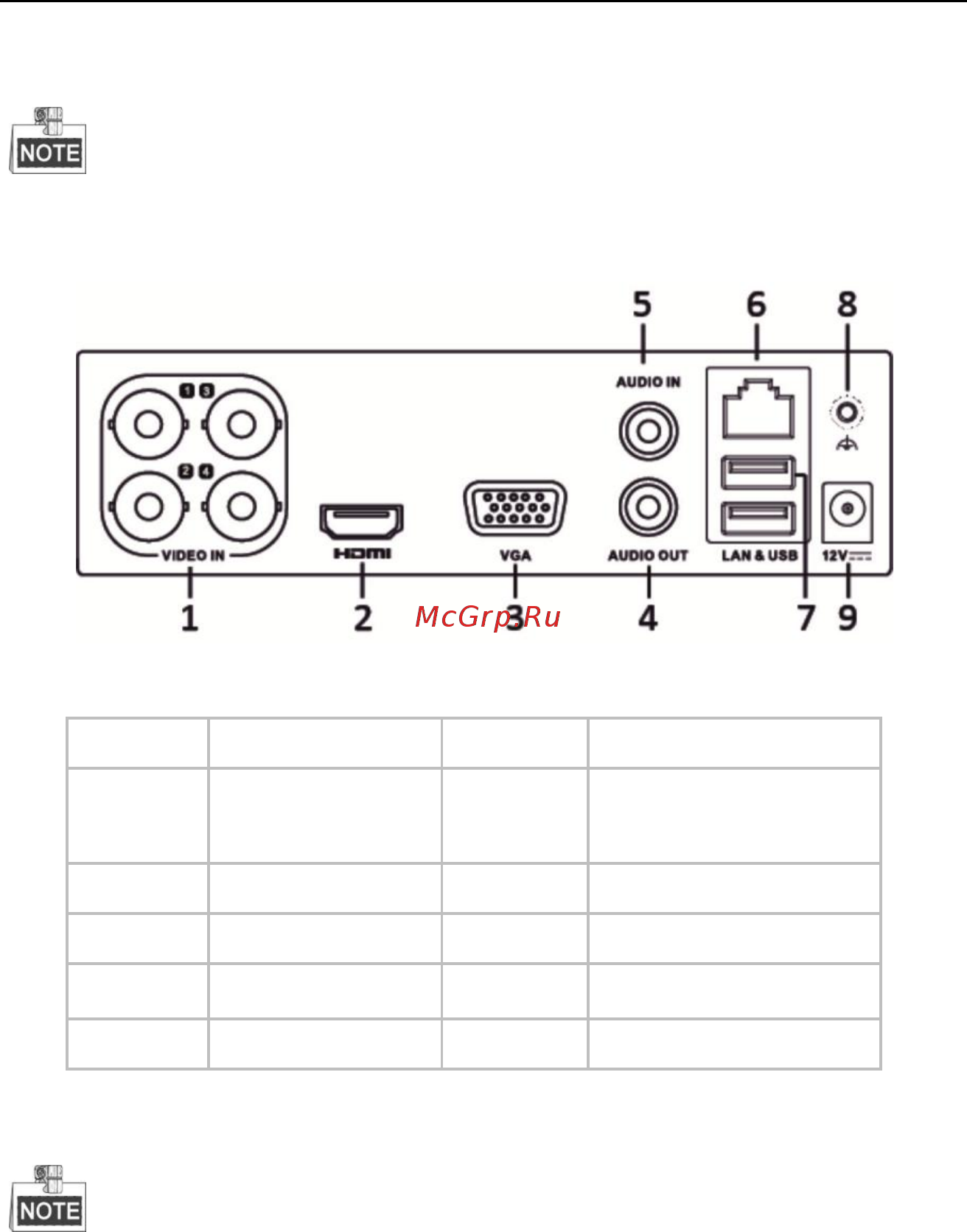

Рисунок 1.2 Задняя панель
Таблица 1.2 Описание Задней панели
Количество видеовходов варьируется в зависимости от модели.
Индекс
Описание
Индекс
Описание
1
ВИДЕОВХОД
6
СЕТЕВОЙ
ИНТЕРФЕЙС
2
HDMI
7
USB-ПОРТ
3
VGA
8
GND
4
АУДИОВХОД
9
12VDC Power Input
5
АУДИОВЫХОД
