Сетевой видеорегистратор - краткое руководство пользователя

Если тревожный вход представляет собой не реле с положениями открыто/закрыто, пожалуйста,

подключите внешнее реле между тревожным входом и устройством.

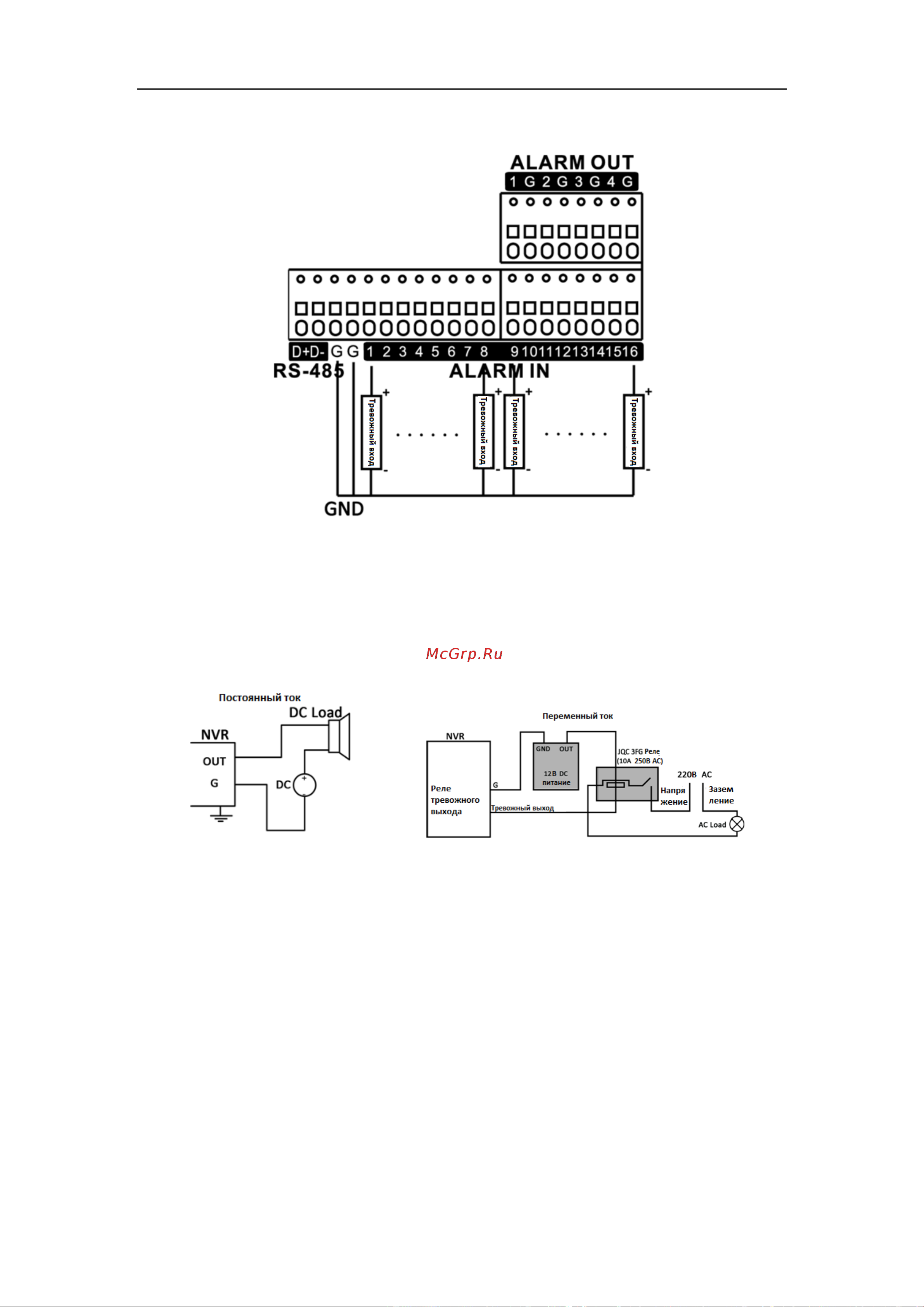

Рисунок 2.4 Подключение тревожного входа

2.4 Подключение тревожного выхода

Для подключения к выходу тревоги (переменного или постоянного тока нагрузки), используйте

следующий рисунок:

Рисунок 2.5 Подключение тревожного выхода

Для нагрузки постоянного тока, перемычки могут быть безопасно использованы в пределах 12В

/ 1A.

Для подключения нагрузки переменного тока, перемычки следует оставить открытыми

(необходимо удалить перемычку на материнской плате в NVR). Используйте внешнее реле для

обеспечения безопасности (как показано на рисунке выше).

На материнской плате есть 4 перемычки (JP1, JP2, JP3 и JP4), каждая из которых соответствует

одному тревожному выходу. По умолчанию, перемычки подключены. Для подключения

переменной нагрузки, перемычки должны быть удалены.

Пример:

При подключении нагрузки переменного тока к тревожному выходу №3 видеорегистратора, то

необходимо удалить перемычку JP 3.
