13
электродвигатель и произойдет сброс давления из нагнетательного
воздухопровода и поршневого блока.
2 Снизить давление в ресивере до атмосферного.
3 Выключить вводной выключатель или отсоединить от электрической
сети вилку питающего кабеля компрессора.
7 Устройство и порядок работы
7.1 Устройство
7.1.1 Общий вид компрессоров показан на рисунках 6, 7, 8, 9.
9
10
14
7
8
6
4
2
3
1
11
12
5
16
15
13
16
9
10
14
7
8
6
4
2
3
1
11
12
5
16
15
13
16

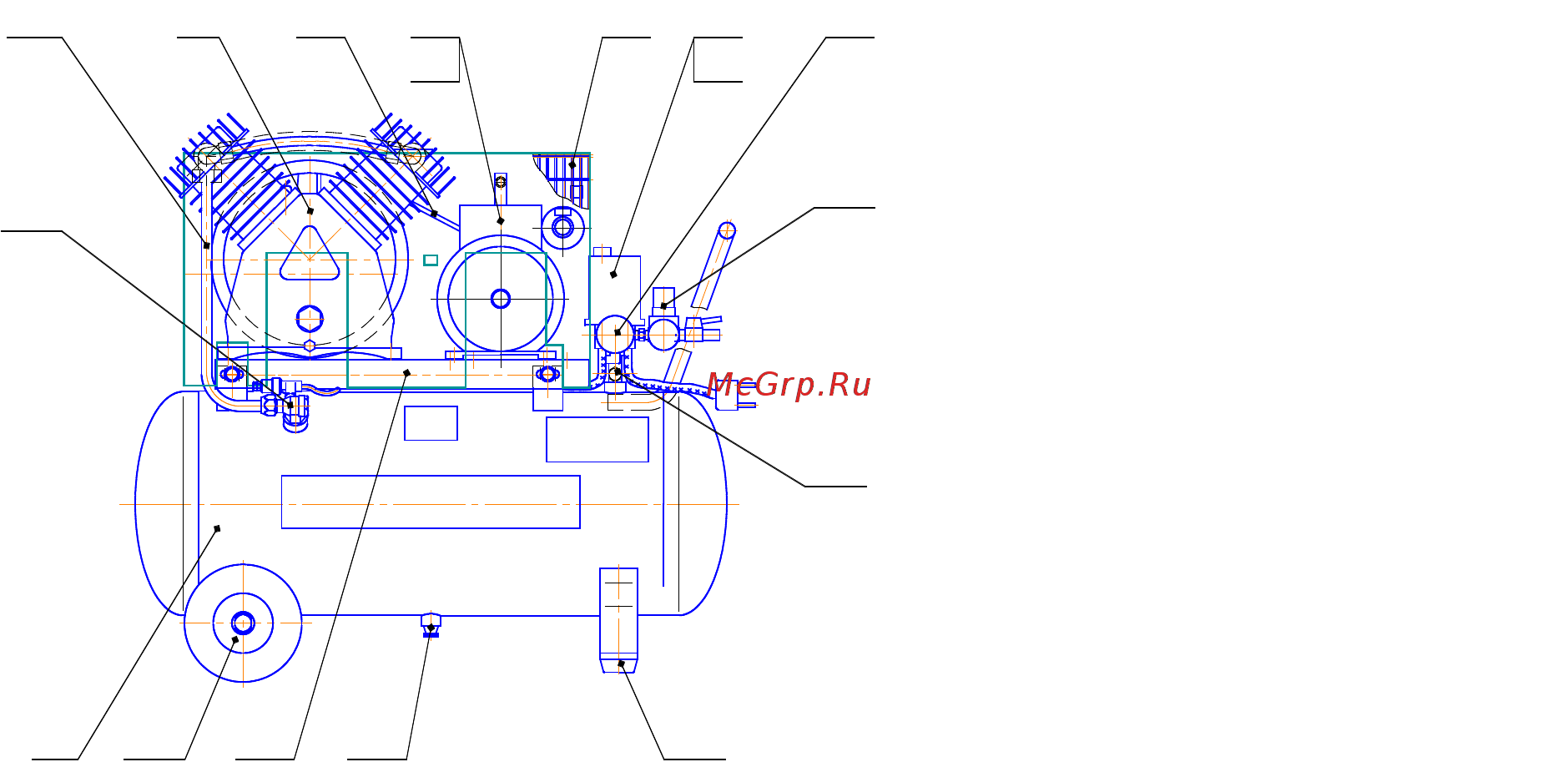

Рисунок 6 - Общий вид компрессоров СБ4/C-50.LB30, СБ4/C-50.LB30А
1 - Блок поршневой
2 - Электродвигатель
3 - Шкив
4 - Ремень
5 - Ресивер
6 - Защитное ограждение
7 - Прессостат
8 - Выключатель
9 - Манометр
10 - Клапан предохранительный
11 - Воздухопровод
12 - Клапан обратный
13 - Конденсатоотводчик
14 - Регулятор давления
15 - Платформа
16 - Колеса и амортизаторы
