HiWatch DS-T119 [2/2] Работа с osd меню

HiWatch DS-T119 [2/2] Работа с osd меню

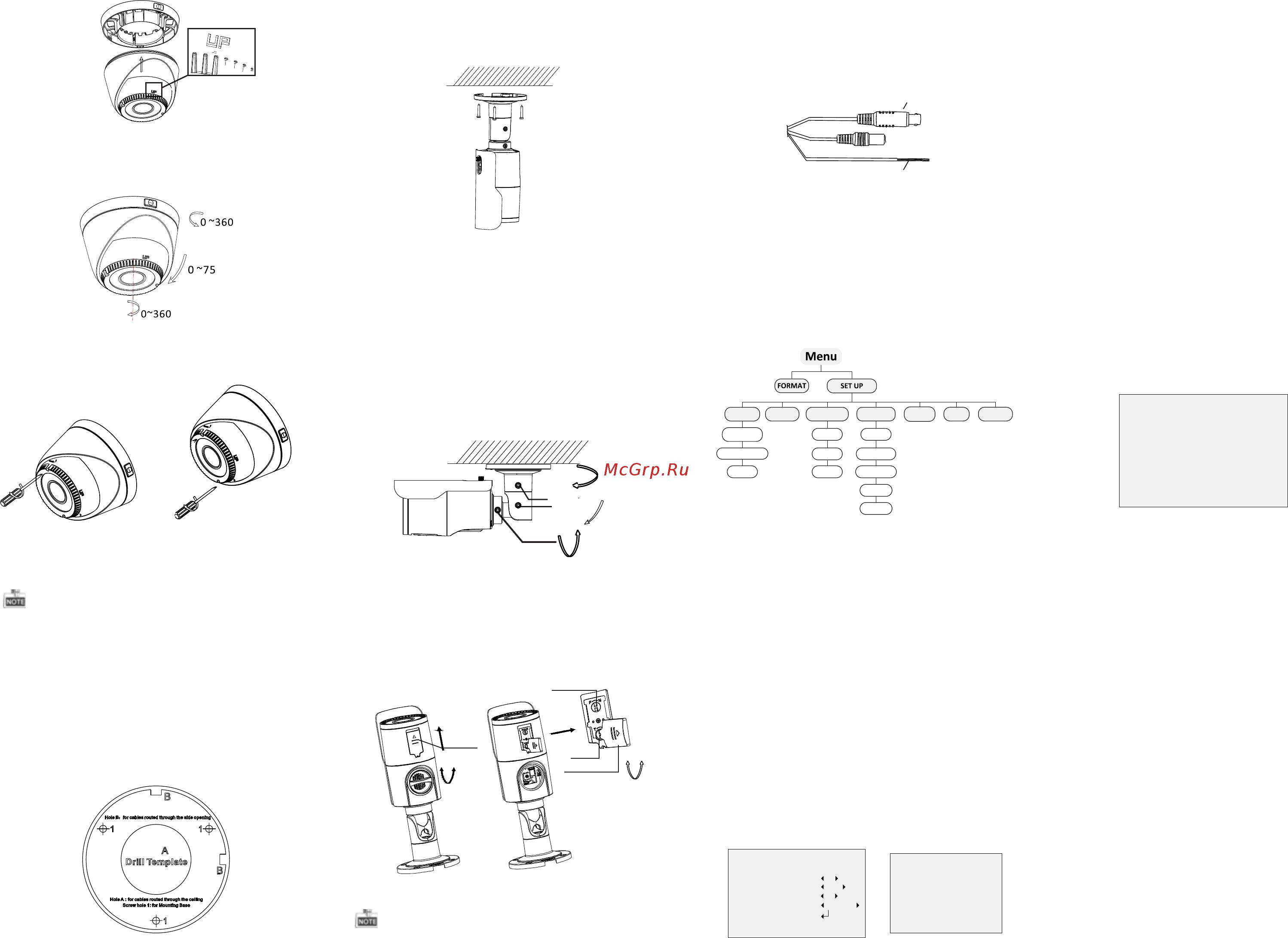

Рисунок 2-4 Установка угла
6. Отрегулируете камеру в соответствии с
рисунком ниже, чтобы установить нужный угол.
Рисунок 2-3 Крепление камеры
7. С помощью отвертки отрегулируйте фокус и
зум для получения нужного изображения.
Рисунок 2-5 Регулировка зума и фокуса
2.2 Установка камер II и III типа
Камеры II и III типа подойдут для установки на
потолок и стену. В качестве примера будет взята
установка на потолок.
Шаги:
1. Просверлите отверстия в потолке в
соответствии с шаблоном крепления.
2. Установите прилагающиеся пластиковые
дюбеля в просверленные отверстия.
Рисунок 2-6 Шаблон крепления
3. Проложите кабель через отверстие под него и
соедините соответствующие кабели.
4. Закрепите камеру на потолке с помощью
прилагаемых саморезов.
Рисунок 2-7 Установка камеры на потолке
Рисунок 2-8 3-х осевая установка
5. Отрегулируйте угол наблюдения
1) Ослабьте винт №1 для регулировки поворота
(0° ~ 360°).
2). Затяните винт №1.
3). Ослабьте винт №2 для регулировки наклона
(0° ~ 90°).
4). Затяните винт №2.
5). Ослабьте винт №1 для регулировки угла
вращения (0° ~ 360°).
6). Затяните винт №3.
0~360
1
2
3
0~90
6. Сдвиньте крышку на нижней части корпуса
для регулировки зума и фокуса.
7. Используйте крышку как отвёртку, чтобы
отрегулировать зум и фокус для получения
нужного изображения.
0~360
Рисунок 2-9 Регулировка зума и фокуса
Зум
Фокус
Крышка
Фокус
Зум
Крышка
0~360
4.2.2 W B
4.2.1 A E
Переместите курсор на AE для настройки
яркости изображения с помощью B RIG HTN ESS
(яркость), EXPOSURE MODE (режим
экспозиции), и AG C (авторегулировка усиления).
Brightness:
Отвечает за яркость изображения
Exposure Mode:
Переместив курсор на Exposure Mode, Вы
сможете выбрать режимы экспозиции Globe и
BLC.
Когда выбран BLC, можно настроить уровень
(level), как показано на рисунке 4-2.
4.2.4 V IDEO SET TING
Contrast (контраст): определяет различие между
цветными и светлыми частями изображения.
Возможна установка значение от 1 до 10.
Sharpness (резкость): определяет количество
деталей изображения. Вы можете выбрать
значение от 1 до 10.
Saturation (насыщенность): Вы можете
настроить уровень насыщенности изображения
(от 1 до 10).
DNR: снижает шум на изображении при низком
освещении и повышает качество изображения.
Вы можете установить значение от 0 до 7.
Mirror:
Вы можете настроить статус зеркалирования:
H (горизонтальное), V (вертикальное), HV или
OFF(выкл).
4 Работа с OSD меню
Рисунок 4-1 Главное меню
VIDEO
SETTING
DAY/NIGHT
WB
RESET
BRIGHTNESS
MODE
INFRARED
SMART IR
CONTRAST
SHARPNESS
SATURATION
EXIT
AE
DNR
MIRROR
EXPOSURE MODE
AGC
SAVE/EXIT
4.1 FORMAT
Вы можете выбрать формат PAL или NTSC.
4.2 SET UP
Переместите курсор на S ET UP и нажмите на
кнопку меню для входа в подменю настройки.
9ó t h { Üw9
1.BRIGHTNESS
2.EXPOSURE MODE
LEVEL
3.AGC
4.RETURN
5
BLC
5
MIDDLE
Переместите курсор на WB, чтобы настроить
режим баланса белого как AWB и MWB.
AWB: автоматическая настройка баланса белого.
MWB: Настройка значений R GAIN/B GAIN в
диапазоне от 1 до 10 (рисунок 3-3).
WB
MODE MWB
R GIAN 1-|--10
B GAIN 1-|--10
RETURN
при плохом освещении. Уровень AGC может быть
настроен как OFF(выкл), LOW(низкий), MIDDLE
(средний) и HIGH(высокй).
Рисунок 4-2 Меню экспозиции
Рисунок 4-3 Меню
баланса белого
Рисунок 4-4 Меню день/ночь
4.2.3 DAY & NIGHT
Переместите курсор на DAY & NIGHT для выбора
типа режима день/ночь: COLOR (цветной),
B/W (ч/б) или SMART (умный)
COLOR: Цветное изображение все время.
B/W: Черно-белое изображение все время,
ИК-подсветка включается при низком освещении.
SMART: Выберите статус ИК-подсветки
INFRARED_LAMP ON(вкл)/OFF(выкл) и настройте
уровень Smart ИК от 1 до 16, как показано на
рисунке 4-4.
DAY/NIGHT
MODE SMART
INFRARED OFF
SMART IR 0-|--5
RETURN
4.2.7 SAVE/EX IT
4.2.5 Reset
Сброс всех настроек до заводских.
4.2.6 E XIT
Выход.
Переместите курсор на SAVE & Exit и нажмите
ОК для сохранения настроек и последующего
выхода.
AGC:
Позволяет оптимизировать четкость изображения
Рисунок 3-1 Переключение между видеосигналами
Переключатель видеосигнала
1. TVI сигнал
Когда два провода переключателя видеосигнала
разомкнуты, видеовыход передает TVI сигнал.
2. CVBS сигнал
Для переключения на CVBS сигнал необходимо
замкнуть провода переключателя видеосигнала.
Только камера DS-T226 поддерживает OSD меню.
Управление
OSD
Видеовыход
Только камеры DS-T116 и DS-T119 поддерживают два
типа видеосигнала: TVI и CVBS.
3 Переключение между
TVI и CVBS сигналами
