4) Нажмите кнопку «RESET». Загорится лампочка внутри кнопки и лазерная

подсветка линии реза.

5) Поместите необходимое количество листов в рабочее пространство (под

лезвие ножа), опустите защитную крышку из пластика, с которой связана

блокировка реза.

6) Одновременно нажмите и удерживайте кнопки «CUT» с обеих сторон. Если

в процессе резки отпустить «CUT», то нож остановится и продолжит резать

только после нажатия «CUT» с обеих сторон, что повышает безопасность в

работе.

2 Замена лезвия

Снимите верхнюю крышку.

Перемещая нож вверх-вниз, снимите крайние крепежные винты.

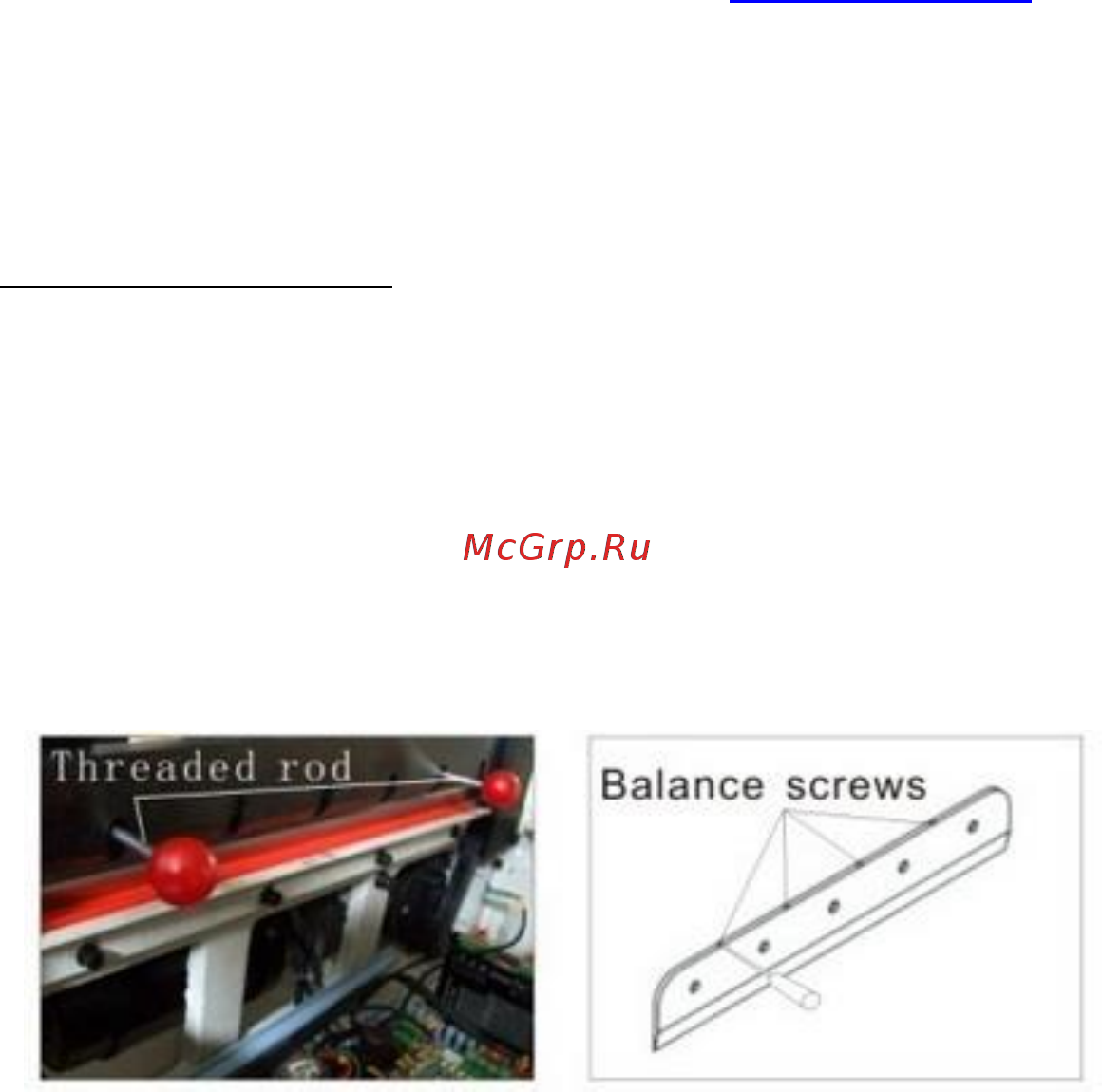

В верхнем положении ножа снимите винты 2-й слева и 2-й справа, ввернув на их

место держатели лезвия (Threaded rod).

Теперь можно вывернуть оставшиеся винты, удерживая нож от падения за рукояти.

Лезвие вынимается движением вниз и в сторону.

Наденьте перчатки или оберните лезвие тканью во избежание травм.

После снятия лезвия, выверните на торце планки ножа регулировочные винты

(Balance screws), создающие упор ножу при ручной установке глубины реза.

Установите в обратном порядке новый нож, завернув винты по центру.

Не затягивайте винты, чтобы нож был достаточно подвижен, и не снимайте

держатели.

Опустите нож в крайнее нижнее положение до соприкосновения с марзаном.

Прикрутите сверху торцевые регулировочные винты (Balance screws) вплотную к

телу ножа с некоторым усилием, создавая необходимую глубину реза (до 0,5 мм.).

Глубина реза должна быть равномерной по всей длине ножа. Если в середине

глубина недостаточная, то закрепите нож 2-мя крайними крепежными винтами и

средним торцевым регулировочным винтом выровняйте глубину реза.

Теперь можно снять держатели ножа и затянуть все крепежные винты.

3 Регулировка размера реза

Для точного реза затл должен быть установлен параллельно ножу, а левая боковая

стойка строго перпендикулярно ножу и затлу.
