Demrad Nitron BKF 230 [8/29] Схема компоновки котла вк f 224 230

UKRAINE

8

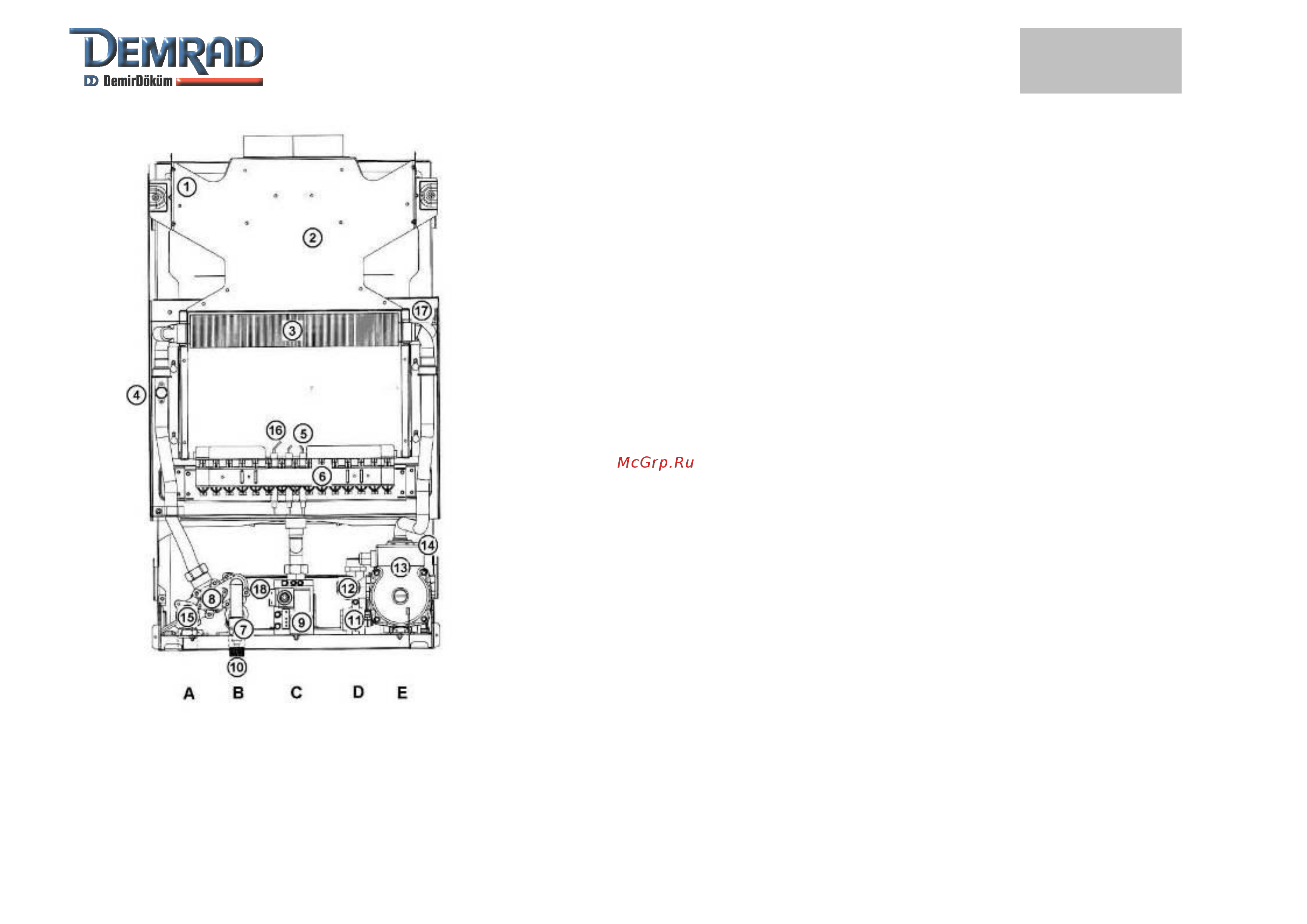

Рис.1

СхемакомпоновкикотлаВКF224/230

1. Датчиктяги

2. Тягопрерыватель

3. Теплообменниктрубавтрубе(коаксуальный)

4. Датчикнагрева

5. Электродырозжига

6. Горелка

7. ПогружнойдатчикNTС(ГВС)

8. Привод3хходовогоклапана

9. Газовыйклапан

10. Кранподпитки

11. Датчикпротока

12. Датчикнизкогодавления(манометр)

13. Насос

14. Автоматическийвоздухоотводник

15. Предохранительныйклапандавления

16. Электродионизации

17. Датчикперегрева

18. Вторичныйтеплообменник

A –Прямая подачаконтурасистемыотопления (3/4”)

B–ПрямаяподачаконтураГ.В.С. (1/2”)

C–Подводг аза (3/4”)

D–Подводхолодногово доснабжения (1/2”)

E–Обратнаяподачаконтураотопления (3/4”)
