=6<0
Çalışma sırasında baca sensörü tarafından yeterli hava akımı olup olmadığı sürekli olarak kontrol edilir.
Tıkanma veya daha az hava akımı durumunda, kombi baca sensörü tarafından otomatik olarak
kapatılır. Bu durumda, yetkili servis elemanını aramadan önce F05 Baca Sensörü Hatası bölümündeki
hata açıklamasına bakın.
Dikkat! Kombiyi çalıştırırken, sensörü devreden çıkarmayın.
76
Kurulum sırasında, kurulumu yapan kişi kombiyi ve sistemi geçerli çalışma basıncına (1 ile 2 bar arası)
gelene kadar dolduracaktır. Kombinin basıncı, basıncın 1 ile 2 bar arasında kaldığından emin olmak
için, ‘eco/comfort-reset’ düğmesine 2 saniye süreyle basarak, düzenli olarak LCD ekrandan kontrol
edilmelidir. ‘eco/comfort-reset’ düğmesine bir kez basarak ana menüye dönmek mümkündür. Önemli
bir basınç kaybı varsa, kombi kilitlenecektir.
Sistemi tekrar LCD üzerinde görüntülenen şekilde 1,5 bar değerine getirmek için, kombinin altındaki
doldurma valfini (Şekil 8) açarak sistem yeniden yüklenebilir. KOMBİ ÇALIŞMAYACAĞI İÇİN,
KOMBİYİ 2,5 BARIN ÜZERİNE ÇIKACAK ŞEKİLDE DOLDURMAYIN. KOMBİYE DOĞRUDAN
BAĞLANAN DÖRT VALFİN HİÇBİRİNİ KAPATMAYIN. Kombi sık sık basınç kaybediyorsa, kurulumu
yapan şirkete başvurun.
Kombiyi doldurmak için, istenen basınç (1 ile 2 bar arası) elde edilene kadar doldurma valfini saatin
Kurulum Bilgileri
"(6
Ř$GRQLV%NRPEL\DQPDKDYDVñQñNDUĜñODPDDPDFñQD\¸QHOLNKDYDODQGñUPDVñEXOXQDQELURGD\D
montajı yapılmalıdır. Kombi banyo veya duş içeren bir odaya yerleştirilmemelidir.
Ř.D]DQGDLUHVLJLELEXDPD©OD\DSñOPñĜELUELQDLOHNRUXQPDGñN©DNRPELKDULFLNXUXOXPL©LQX\JXQ
değildir.
Ř.RPELEDNñPDPDFñ\ODNRPELPDKID]DVñQGDQ\XNDUñGDPPDĜDáñGDPP¸QGHPPYH
her iki tarafta 50mm minimum boşlukla montajı yapılmalıdır.
Ř .RPEL \DQñFñ PDGGHOHUGHQHQD]PPHVDIH\H\HUOHĜWLULOPHOLGLUYHñVñ\DGX\DUOñGXYDUODUX\JXQ
yalıtımla korunmalıdır.
tersi yönde çevirin. Valfi saat yönünde
çevirerek, doldurma valfini kapatmayı
unutmayın. Aksi takdirde, basınç sürekli
artar.
17

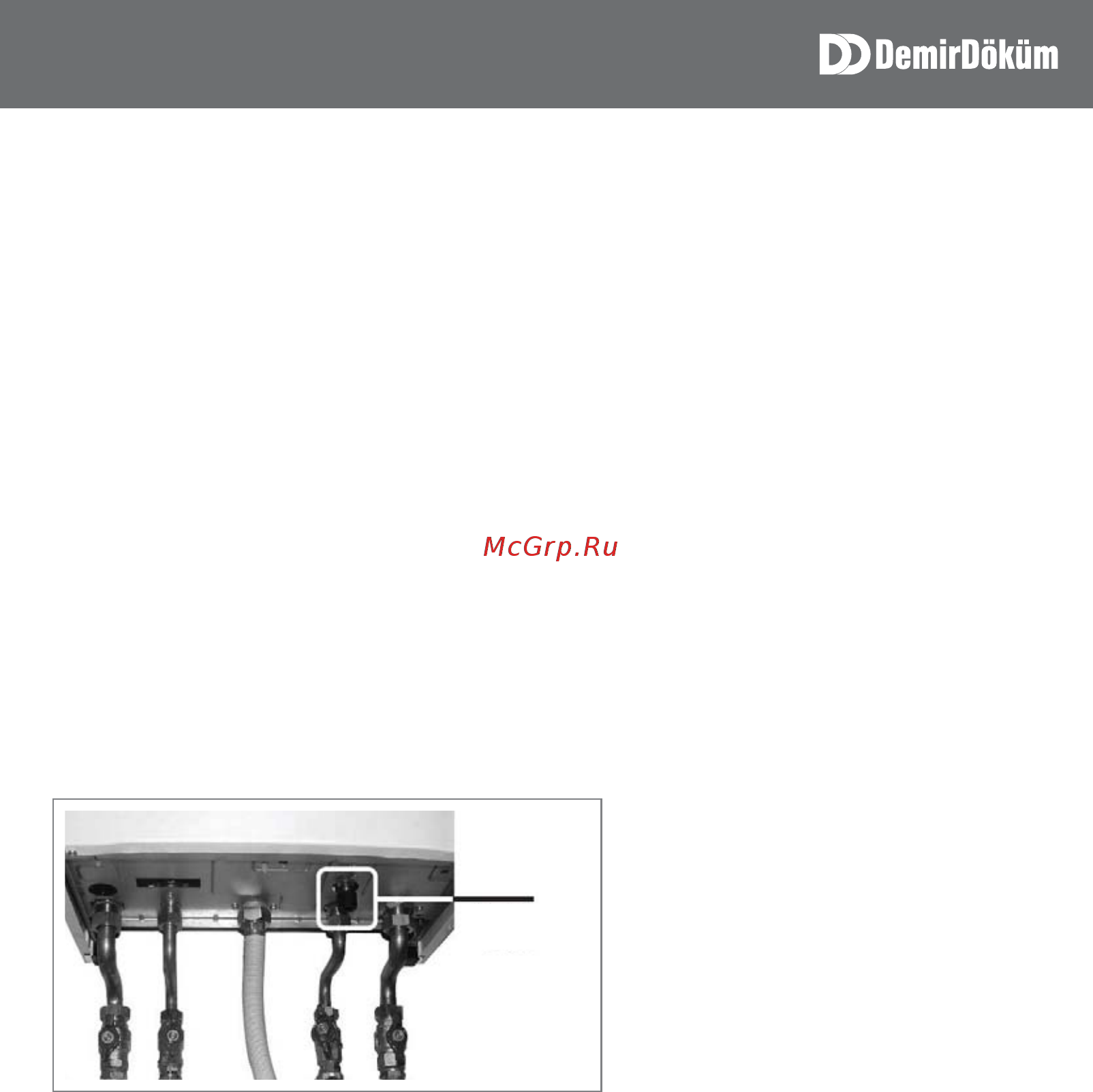

(Şekil 8)
Doldurma
valfi
