=7

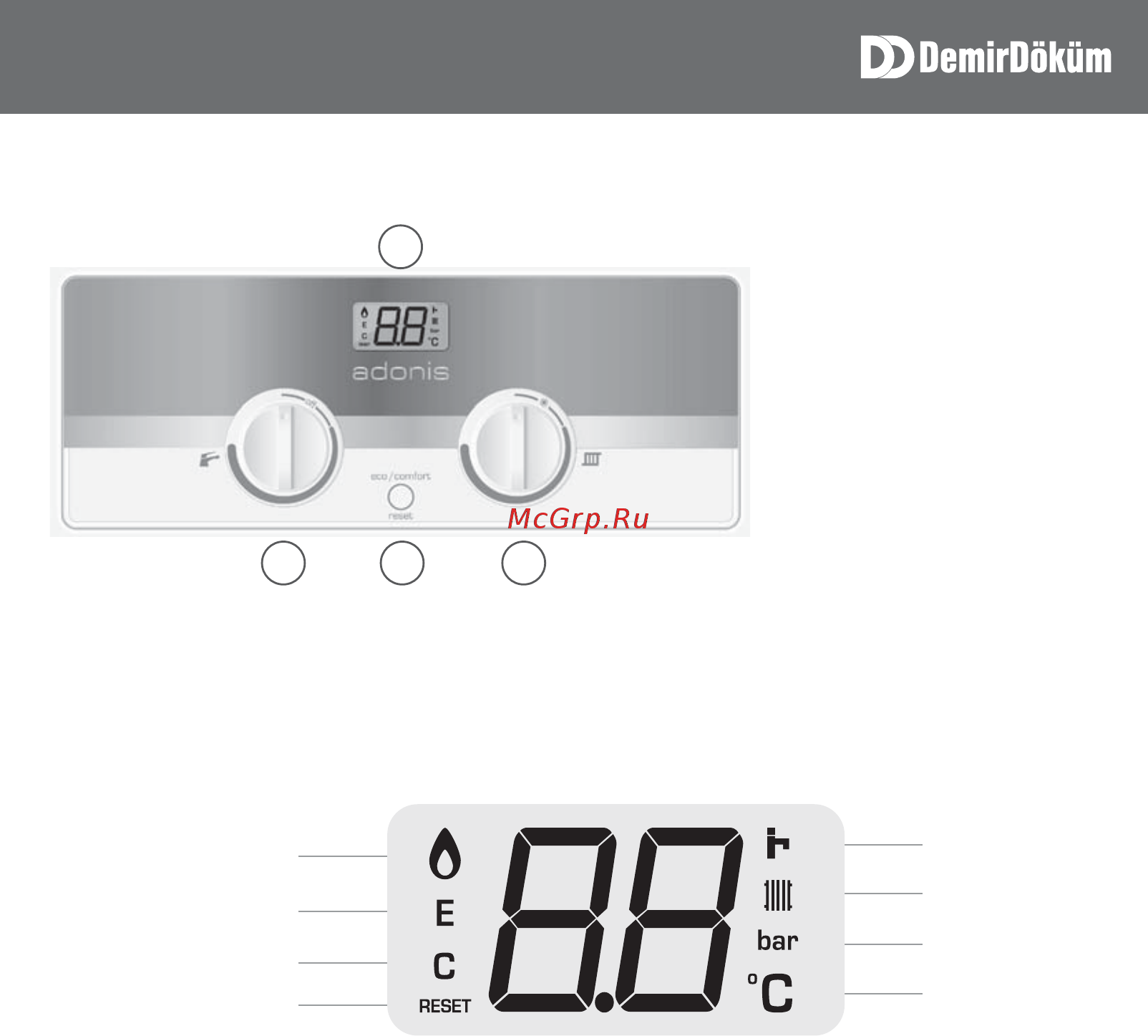

(Şekil 1)
4
2 3 1
9
1. Tesisat Suyu Sıcaklık Ayarı -
yaz / kış konum seçimi
2. Kullanım suyu sıcaklık ayarı -
cihaz ON/OFF durumu
3. Eco / Comfort Seçimi ve
Reset Düğmesi
4. LCD Gösterge (Sıcaklık,
parametrelerin gösterimi, hata
kodları)
+;'8
(Şekil 2)
"$6
/8$
Tüm yalıtım valflerinin cihaz üzerindeki gaz servis musluğunun açık olduğundan ve sıcak su
musluklarından su aktığından emin olun, sonra muslukları kapatın.
Not: Kombinizin su ile dolması konusunda bir kuşkunuz varsa, kurulumu yapan şirketi arayın.
Kombiyi susuz şekilde çalıştırmayın.
1. Harici kumandalardan talep olmadığında. Ateşlemeden önce, kombinin elektrik beslemesinin
açık olduğundan emin olun.
2. CH ve DHW ayar düğmelerini Şekil 1’de gösterildiği gibi çevirerek, kombinin merkezi ısıtma ve
Kullanım suyu sıcaklık kumandalarını maksimum konuma ayarlayın.
3. Termostatik radyatör valflerini ve oda termostatını maksimum değere getirin.
Alev Mevcut
EKONOMİK Modu
COMFORT Modu
Sıfırlama Sembol
DHW Sembolü
CH Sembolü
Basınç Sembolü
Sıcaklık Sembolü
