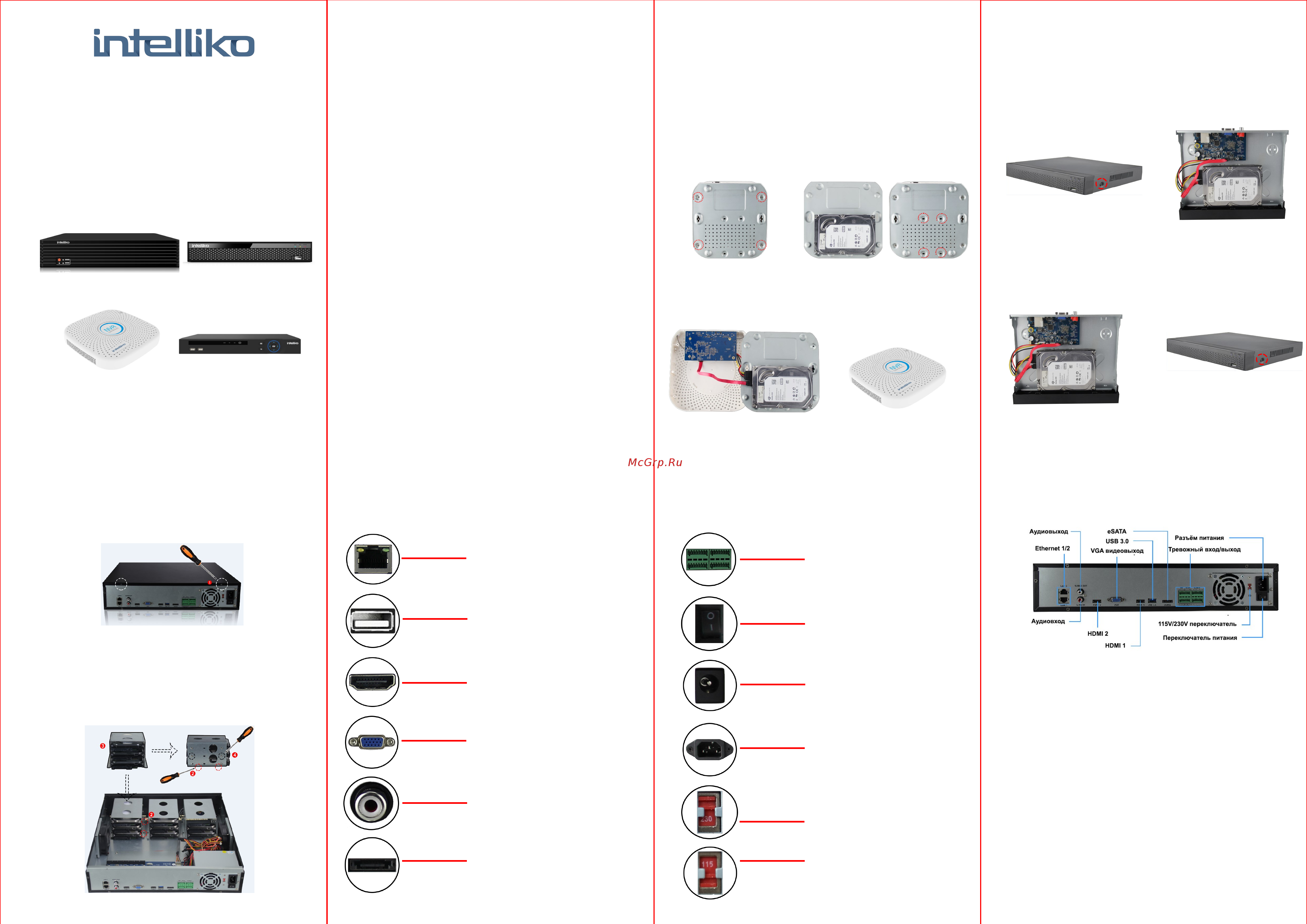

Руководство по эксплуатации

для IP-видеорегистратора

2.2 Задняя панель IP-видеорегистратора INT-NVR264-191

Примечание：

● Интерфейс задней панели IP-видеорегистратора с POE аналоги-

чен описанному выше, но внешний вид продукта, включая кнопки,

интерфейсы и макет, только для справки.

● Общий интерфейс задней панели IP-видеорегистратора и карта

аналогичны, но нет питания для порта POE, интерфейсов, кнопок

и макета могут быть разными.

◆ Благодарим вас за использование нашего продукта. Перед ис-

пользованием внимательно прочитайте это руководство. Для получе-

ния дополнительной информации смотрите полное руководство поль-

зователя с компакт-диска.

◆ Это руководство используется для INT-NVR104-102 / INT-NVR109-

123 / INT-NVR109-125 / INT-NVR108-111 / INT-NVR109-121 / INT-

NVR236-181 / INT-NVR264-191 / INT-NVR304-101 / INT-NVR309-121 /

INT-NVR309-122 / INT-NVR309-124 / INT-NVR309-123 / INT-NVR309-

125 / INT-NVR316-141 / INT-NVR316-142 / INT-NVR316-145

◆ В некоторых местах этого руководства могут быть некоторые

неточности. Содержание этого руководства будет обновляться в соот-

ветствии с улучшением характеристик продукта. Обновленное содер-

жимое будет добавлено в новую версию этого руководства без пред-

варительного уведомления. Если описание продукта в руководстве и

физическом листе не соответствует, электронное руководство должно

иметь преимущественную силу.

◆ Инструкции по технике безопасности

◆ Это оборудование должно быть установлено в хорошо проветри-

ваемом помещении на достаточном расстоянии от земли для рассеи-

вания тепла. Не блокируйте вентиляционные отверстия и избегайте

нагрева.

◆ Это оборудование должно храниться в горизонтальном положе-

нии во время установки. Избегайте установки в местах с повышенной

вибрацией.

◆ Пожалуйста, держите его сухим. Короткое замыкание может при-

вести к возгоранию или другой опасности. Это оборудование не явля-

ется погодостойким.

◆ Чтобы удовлетворить потребности в чтении и записи большого

количества данных, выберите жесткий диск рекомендованный произ-

водителем, который подходит для NVR, и купите его у официальных

дистрибьюторов, чтобы гарантировать его качество.

◆ Этот продукт не выдерживает тяжелой нагрузки, не помещайте на

него тяжелые предметы.

1. Установка жёсткого диска

Напоминание: Используйте специальны й жесткий диск SATA,

рекомендованный производителем оборудования. Перед установкой

убедитесь, что вы отключили питание.

1.1 Инструкция по установке жёсткого диска для

INT-NVR109-121 / INT-NVR304-101 / INT-NVR309-123 /

INT-NVR316-142 / INT-NVR309-122 / INT-NVR309-124 / INT-

NVR109-123 / INT-NVR109-125.

② Совместите винтовые отвер-

стия на жестком диске с отверсти-

ями для винтов на опорной плите

и затяните жесткий диск на дно

① Ослабьте винты на опорной

плите и снимите крышку.

③ Подключите кабель жесткого

диска и кабель питания.

④ Совместите крышку с основани-

ем и аккуратно закройте ее. Затя-

ните верхнюю крышку до конца

винтами.

1.3 Инструкция по установке жёсткого диска для INT-NVR264-

191

② Извлеките стойку жесткого диска.

③ Жесткий диск фиксируется на стойке сверху вниз.

④ Закрепите винты сбоку лотка.

○

Верните стойку в исходное положение и зафиксируйте винтом.

○

Подключите кабели питания и передачи данных.

○

Установите крышку и зафиксируйте винт.

1.2 Инструкция по установке жёсткого диска для INT-

NVR236-181 / INT-NVR309-121 / INT-NVR316-141 / INT-NVR104

-102 / INT-NVR108-111 / INT-NVR309-125 / INT-NVR316-145.

2 Задняя панель

2.1 Описание интерфейса задней панели

Переключатель питания

Тревожный выход/вход и RS485

Интерфейс питания DC 12V

Для IP-видеорегистратора с POE

DC 48V

Разъем питания AC 110-240V

115V/230V Переключатель пита-

ния. переключите 230V для 220V,

115V для 110V.

Аудио: белый для интерфейса

аудиовхода, красный для интер-

фейса аудиовыхода.

Ethernet или Ethernet с POE

USB интерфейс，для мышки или U

диска.

HDMI: видеовыход

VGA: видеовыход

Интерфейс eSATA для доступа к

жесткому диску

① Выкрутите винты и снимите крышку.

① Ослабьте винты на верхней

крышке и снимите крышку.

② Подключите кабель жесткого дис-

ка и кабель питания.

③ Совместите отверстия для

винтов на жестком диске с

отверстиями для винтов на

опорной плите. Используйте

винты, чтобы затянуть жесткий

диск снизу.

④ Закройте крышку и зафиксируйте

винты.
