СБОРКА И ПОДГОТОВКА

Русский

Для обеспечения безопасности и продолжительного срока службы устройства не

используйте детали, выполненные с нарушением авторского права.

В противном случае при повреждении или получении травм гарантия на данное устройство

не распространяется.

ПРЕДУПРЕЖДЕНИЕ

Комплектация вашего продукта может отличаться в зависимости от модели.

Спецификации продуктов или содержание данного руководства может изменяться без

предварительного уведомления ввиду модернизации функций продукта.

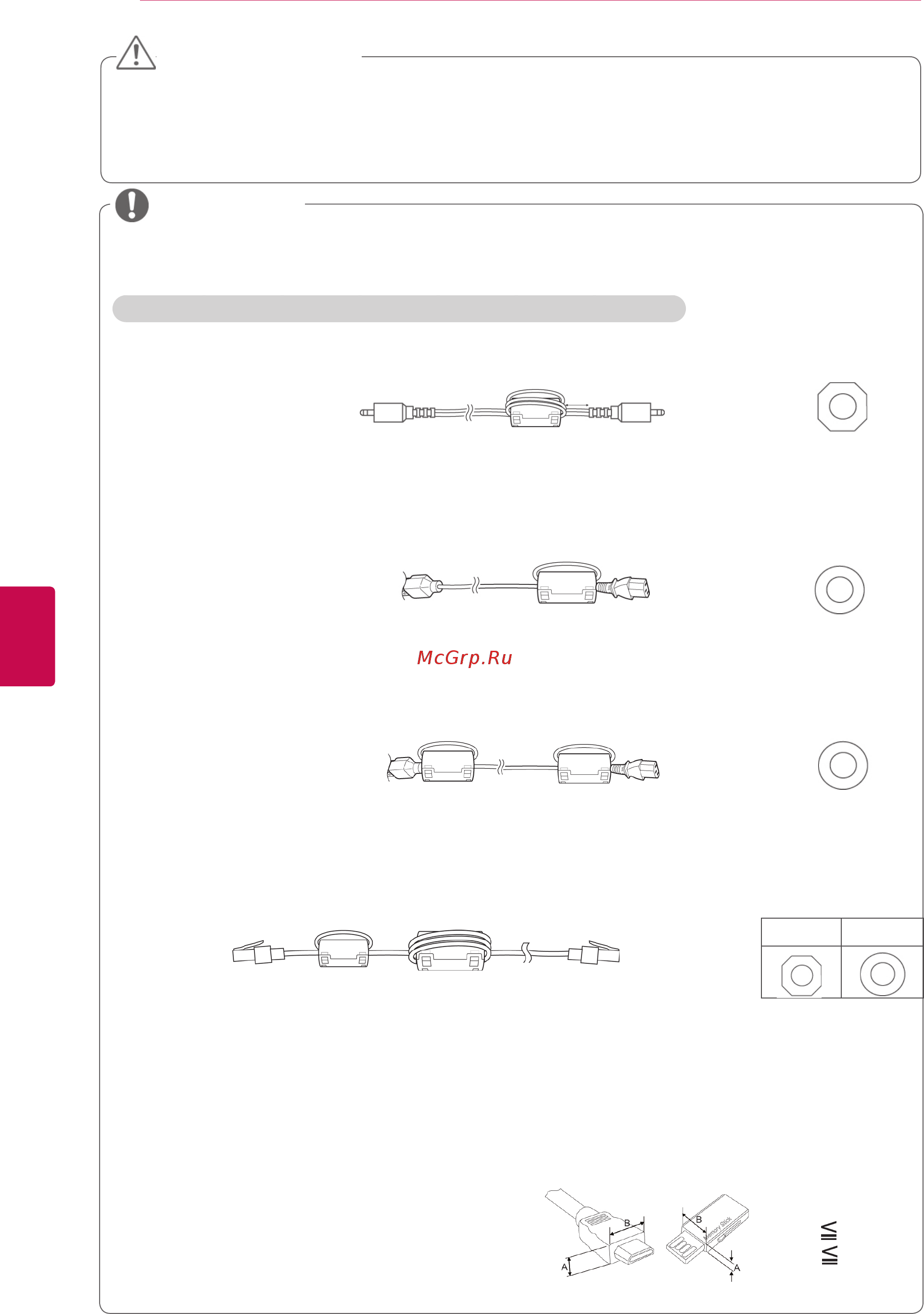

Использование ферритового кольца(только плазменные телевизоры)

1 Ферритовый сердечник используется для снижения электромагнитных помех в

аудиокабеле ПК. Три раза оберните аудиокабель ПК вокруг ферритового сердечника.

Поместите ферритовый сердечник рядом с телевизором.

ПРИМЕЧАНИЕ

[на внешнее устройство]

[Рис. 1]

[на телевизор]

[Вид ферритового

сердечника в разрезе]

2 Ферритовый сердечник используется для снижения электромагнитных помех в кабеле

питания. Один раз оберните кабель питания вокруг ферритового сердечника. Поместите

ферритовый сердечник рядом с телевизором.

[на розетку] [на телевизор]

3 Ферритовый сердечник используется для снижения электромагнитных помех в кабеле

питания.

Один раз оберните кабель питания вокруг ферритового сердечника. Поместите

ферритовый сердечник рядом с телевизором и штепсельной вилкой.

[Рис. 2]

[на розетку]

[на телевизор]

[Рис. 3]

10 мм (+ / - 5 мм)

[Вид ферритового

сердечника в разрезе]

[Вид ферритового

сердечника в разрезе]

y Для оптимального соединения, кабели HDMI

и USB-устройства должны иметь кайму

толщиной не более 10 мм и шириной не

более 18 мм.(за исключением 42PT25**,

60PV25**, 42/50PT35**, 50PV35**, 50/60PZ25**,

42/50PW45**, 50/60PZ55**, 22/26/32LK33**,

32/37/42LK43**, 32/42/47LK53**, 42/50PT45**)

- При наличии одного ферритового сердечника выполните действия, как показано на Рис. 1.

- При наличии двух ферритовых сердечников выполните действия, показанные на Рис. 1 и Рис. 2.

- При наличии трех ферритовых сердечников выполните действия, показанные на Рис. 1 и Рис. 3.

- При наличии четырех ферритовых сердечников выполните действия, как показано на рис. 1, 2 и 4.

- При наличии пяти ферритовых сердечников выполните действия, как показано на рис. 1, 3 и 4.

*A 10 мм

*B 18 мм

Используйте ферритовый сердечник для снижения электромагнитных волн в кабеле ЛВС.

Обмотайте один раз кабель ЛВС вокруг малого ферритового сердечника и три раза

– вокруг большого ферритового сердечника.

Поместите ферритовый сердечник рядом с

телевизором.

[на телевизор]

[на внешнее

устройство]

A B

[Вид ферритового

сердечника в разрезе]

[Рис. 4]
