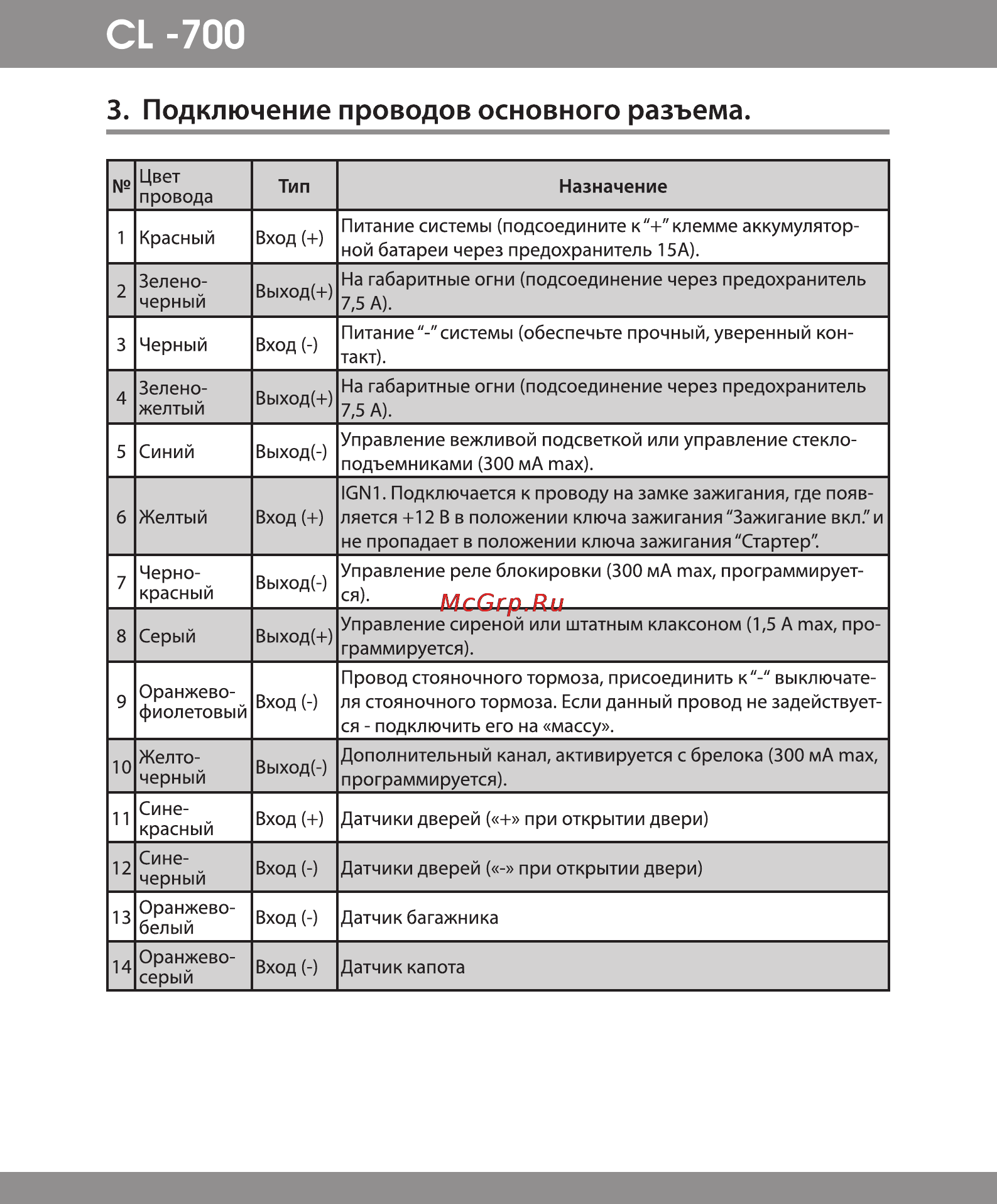

3. Подключение проводов основного разъема.
№
Цвет
провода
Тип Назначение
1 Красный Вход (+)
Питание системы (подсоедините к “+” клемме аккумулятор-
ной батареи через предохранитель 15А).
2
Зелено-
черный
Выход(+)
На габаритные огни (подсоединение через предохранитель
7,5 А).
3 Черный Вход (-)
Питание “-” системы (обеспечьте прочный, уверенный кон-
такт).
4
Зелено-
желтый
Выход(+)
На габаритные огни (подсоединение через предохранитель
7,5 А).
5 Синий Выход(-)
Управление вежливой подсветкой или управление стекло-
подъемниками (300 мА max).
6 Желтый Вход (+)
IGN1. Подключается к проводу на замке зажигания, где появ-
ляется +12 В в положении ключа зажигания “Зажигание вкл.” и
не пропадает в положении ключа зажигания “Стартер”.
7
Черно-
красный
Выход(-)
Управление реле блокировки (300 мА max, программирует-
ся).
8 Серый Выход(+)
Управление сиреной или штатным клаксоном (1,5 А max, про-
граммируется).
9
Оранжево-
фиолетовый
Вход (-)
Провод стояночного тормоза, присоединить к “-“ выключате-
ля стояночного тормоза. Если данный провод не задействует-
ся - подключить его на «массу».
10
Желто-
черный
Выход(-)
Дополнительный канал, активируется с брелока (300 мА max,
программируется).
11
Сине-
красный
Вход (+) Датчики дверей («+» при открытии двери)
12
Сине-
черный
Вход (-) Датчики дверей («-» при открытии двери)
13
Оранжево-
белый
Вход (-) Датчик багажника
14
Оранжево-
серый
Вход (-) Датчик капота
