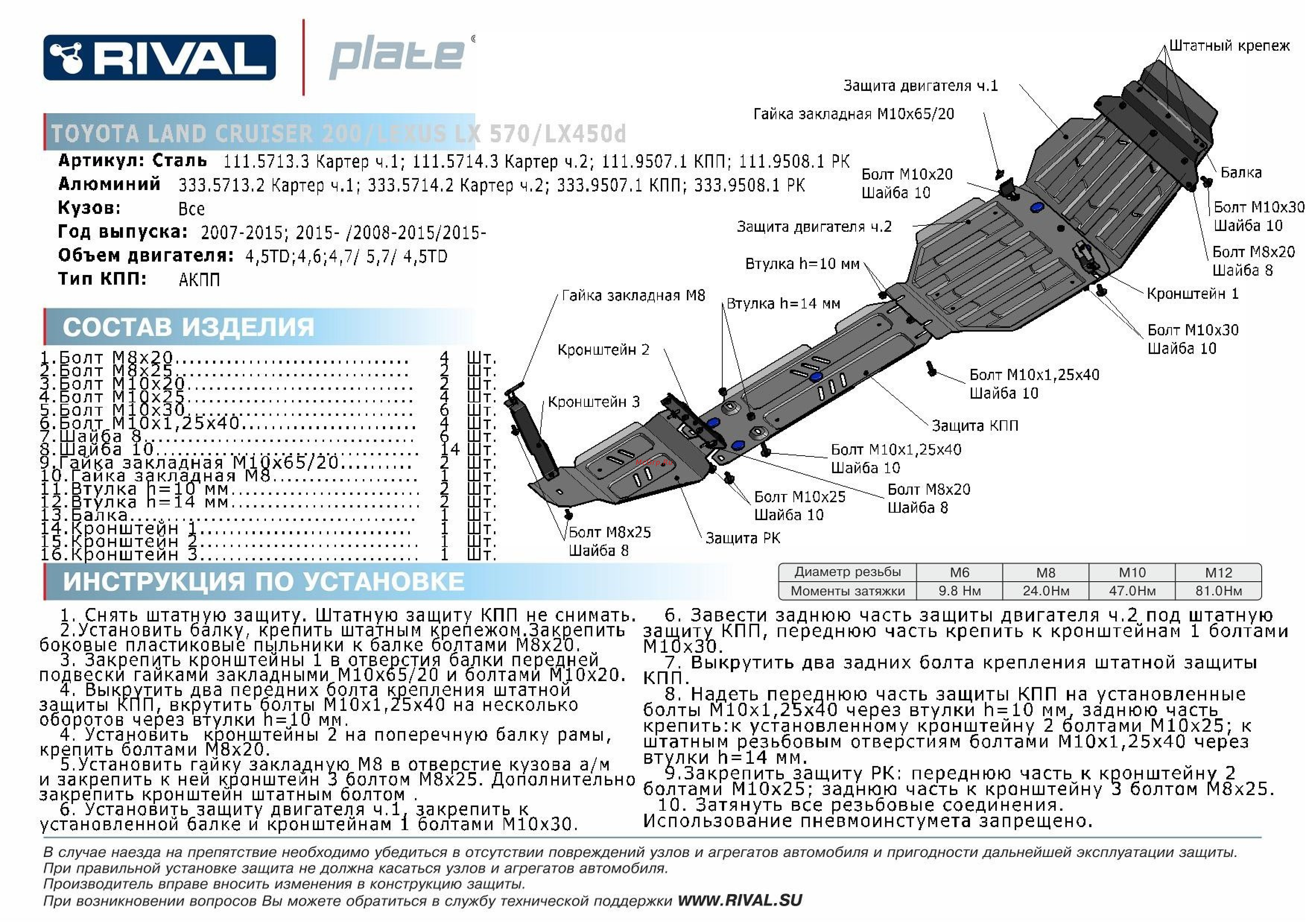

й RIVAL plBLE Штатный крепеж Защита двигателя ч 1 Гайка закладная М10х65 20 TOYOT Артикул Сталь 111 5713 3 Картер ч 1 111 5714 3 Картер ч 2 111 9507 1 КПП 111 9508 1 РК Болт М10x20 Алюминий 333 5713 2 Картер ч 1 333 5714 2 Картер ч 2 333 9507 1 КПП 333 9508 1 РК Шайба 10 Кузов Защита двигателя ч 2 Год выпуска 2007 2015 2015 2008 2015 2015Объем двигателя 4 5TD 4 6 4 7 5 7 4 5TD Втулка h 10 мм Тип КПП АКПП Гайка закладная М8 Балка Болт Ml0x30 Шайба 10 Болт М8х20 Шайба 8 Кронштейн 1 Втулка h 14 мм СОСТАВ ИЗДЕЛИЯ 1 БОЛТ М8х20 2 Болт М8х25 М8х25 З Болт 1410x20 4 Болт М 0x25 5 Болт 1410x30 6 Болт М10x1 25x40 7 Шайба 8 8 Шд йба 10 9З Гаика закладная 1410x65 20 10 Гайка закладная 148 1 Втулка п 10 мм 2 Втулка п 14 мм 3 Балка 4 Кронштейн 1 5 Кронштейн 2 16 К эонштейн 3 2 4 6 14 2 1 2 2 т т т т т т т т т т т т т т т т Болт 1410x30 Шайба 10 Кронштейн 2 Шайба 10 Кронштейн 3 Защита КПП Болт М 10x1 25x40 Шайба 10 БолтМ10х25 Шайба 10 Болт М8х25 Шайба 8 Защита РК Диаметр резьбы Моменты затяжки ИНСТРУКЦИЯ ПО УСТАНО 1 Снять штатную защиту Штатную защиту КПП не снимать 2 Установить балку крепить штатным крепежом Закрепить боковые пластиковые пыльники к балке болтами 148x20 3 Закрепить кронштейны 1 в отверстия балки передней подвески гайками закладными 1410x65 20 и болтами М10х20 4 Выкрутить два передних болта крепления штатной защиты к КПП вкрутить болты 1410x1 25x40 и на несколько оборотов через втулки И 10 мм 4 Установить кронштейны 2 на поперечную балку рамы крепить болтами М8х20 5 Установить гайку закладную М8 в отверстие кузова а м и закрепить к ней кронштейн 3 болтом М8х25 Дополнительно закрепить кронштейн штатным болтом 6 Установить защиту двигателя ч 1 закрепить к установленной балке и кронштейнам 1 болтами 1410x30 Болт М8х20 Шайба 8 6 Мб 9 8 Нм М8 24 0Нм М10 47 0Нм М12 81 0Нм Завести заднюю часть защиты двигателя ч 2 под штатную за ит КПП переднюю часть крепить к кронштейнам 1 болтами 7 Выкрутить два задних болта крепления штатной защиты КПП 8 Надеть переднюю часть защиты КПП на установленные болты М10х1 25x40 через втулки 10 мм заднюю часть крепить к установленному кронштейну 2 болтами 1410x25 к штатным резьбовым отверстиям болтами 1410x1 25x40 через втулки И 14 мм у Закрепить защиту РК переднюю часть к кронштейну 2 болтами М10х25 заднюю часть к кронштейну 3 болтом 1М8х25 10 Затянуть все резьбовые соединения Использование пневмоинстумета запрещено В случае наезда на препятствие необходимо убедиться в отсутствии повреждений узлов и агрегатов автомобиля и пригодности дальнейшей эксплуатации защиты При правильной установке защита не должна касаться узлов и агрегатов автомобиля Производитель вправе вносить изменения в конструкцию защиты При возникновении вопросов Вы можете обратиться в службу технической поддержки WWW RIVAL SU
