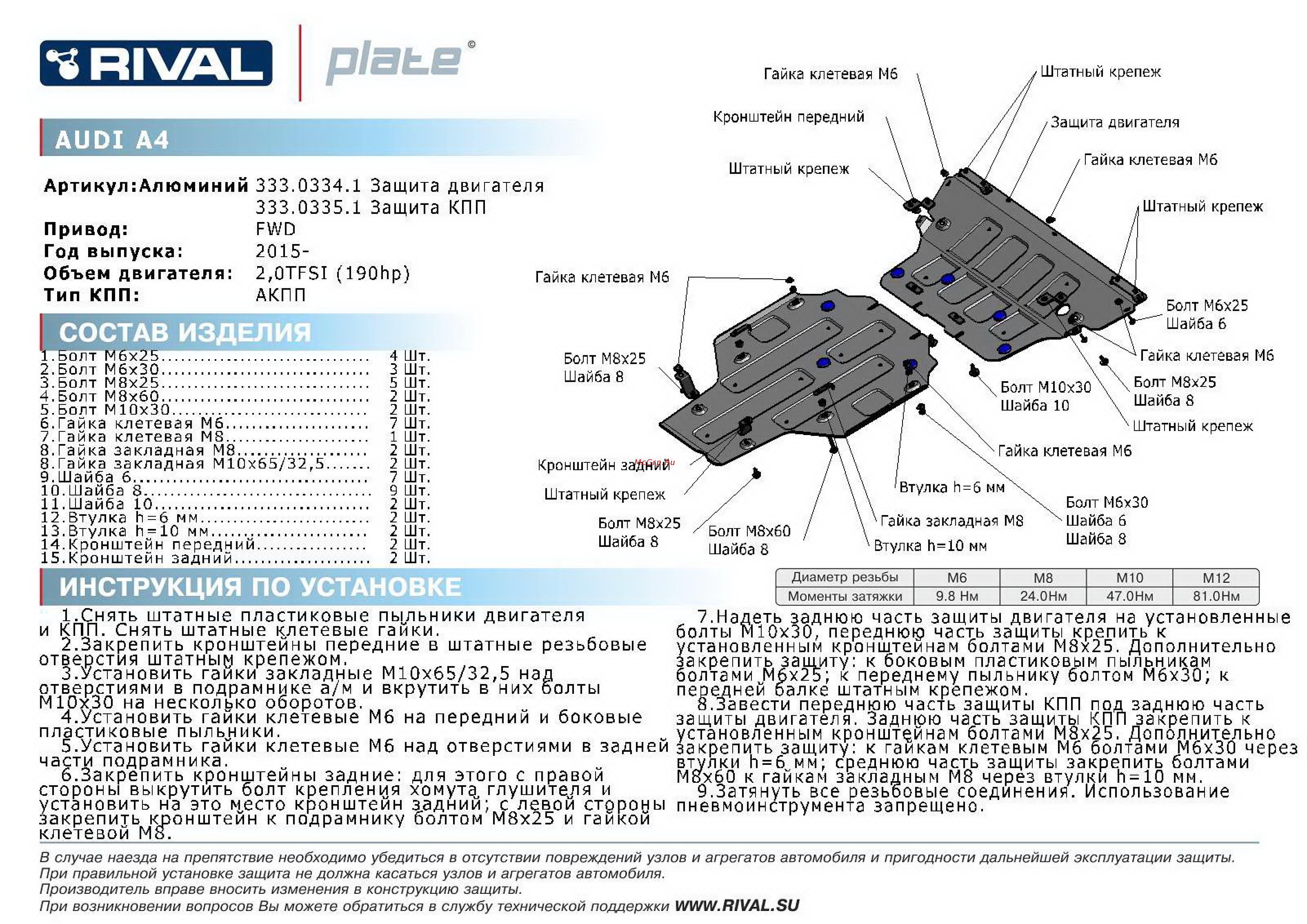

4 RIVAL р1аьЕ Штатный крепеж Гайка клетевая Мб Кронштейн передний Защита двигателя AUDI A4 Гайка клетевая Мб Штатный крепеж Артикул Алюминий 333 0334 1 Защита двигателя 333 0335 1 Защита КПП FWD Привод Год выпуска 2015Объем двигателя 2 0TFSI 190hp Гайка клетевая Мб Тип КПП АКПП Штатный крепеж Болт М6х25 Шайба б СОСТАВ ИЗДЕЛИЯ 1 ьолт Р1ЬХ25 4 2 Болт МбхЗО 3 3 Болт М8х25 5 4 Болт М8х60 2 5 Болт 2 МЮхЗО 6 Гайка клетевая Мб 7 Гайка клетевая М8 1 8 айка закладная М8 2 2 8 Гайка закладная М10х65 32 5 9 LL айба 6 10 Шайба 8 9 Шайба 10 2 12 Втулка h 6 мм 2 13 Зтулка h 10 мм 2 14 ронштейн передний 2 15 ронштейн задний 2 Гайка клетевая Мб Болт М8х25 Шайба 8 ьолт М10x30 Болт М8х25 Шайба 10 Шайба 8 Штатный крепеж айка клетевая Мб Кронштейн задний Втулка h 6 мм Штатный крепеж Болт М8х25 Шайба 8 ИНСТРУКЦИЯ ПО УСТАНОВКЕ 1 Снять штатные пластиковые пыльники двигателя и КПП Снять штатные клетевые гайки 2 Закрепить кронштейны передние в штатные резьбовые отверстия штатным крепежом 3 Установить гаики закладные М10х65 32 5 над отверстиями в подрамнике а м и вкрутить в них болты МЮхЗО на несколько оборотов 4 Установить гайки клетевые Мб на передний и боковые пластиковые пыльники 5 Установить гайки клетевые Мб над отверстиями в задней части подрамника 6 Закрепить кронштейны задние для этого с правой стороны выкрутить болт крепления хомута глушителя и установить на это место кронштейн задний с левой стороны закрепить коонштейн к подрамнику болтом М8х25 и гайкой клетевой М8 Болт М8х60 Шайба 8 Гайка закладная М8 При возникновении вопросов Вы можете обратиться в службу технической поддержки WWW RIVAL SU Шайба 8 Втулка h 10 мм Диаметр резьбы Моменты затяжки Мб 9 8 Нм М8 24 0НМ М10 47 0НМ М12 81 0НМ 7 Надеть заднюю часть защиты двигателя на установленные болты МЮхЗО переднюю часть защиты крепить к установленным кронштейнам болтами М8х25 Дополнительно закрепить защиту к боковым пластиковым пыльникам болтами М6х25 к переднему пыльнику болтом МбхЗО к передней балке штатным крепежом а Завести переднюю часть защиты КПП под заднюю часть защиты двигателя Заднюю часть защиты КПП закрепить к установленным кронштейнам болтами М8х25 Дополнительно закрепить защиту к гайкам клетевым Мб болтами МбхЗО через втулки Ь 6 мм среднюю часть защиты закрепить болтами МвхбО к гайкам закладным М8 через втулки 6 10 мм 9 Затянуть все резьбовые соединения Использование пневмоинструмента запрещено В случае наезда на препятствие необходимо убедиться в отсутствии повреждений узлов и агрегатов автомобиля и пригодности дальнейшей эксплуатации защиты При правильной установке защита не должна касаться узлов и агрегатов автомобиля Производитель вправе вносить изменения в конструкцию защиты Болт МбхЗО Шайба 6
