Установка декоративной рамки

Для установки декоративной рамки прижмите ее к корпусу устройства и нажмите,

чтобы вставить на место. Это необходимо сделать до установки передней панели,

иначе вы не сможете установить декоративную рамку на место.

2.3 Установка устройства в приборную панель автомобиля(сзади)

В данном случае установки используются отверстия для винтов на боковых

сторонах устройства. Закрепите устройство с помощью штатных кронштейнов

крепления радиоприемника.

1. Выберите такое положение, в котором отверстия для винтов на кронш-

тейне (3) будут совмещены с отверстиями для винтов на корпусе уст-

ройства и вкрутите два винта (2) с каждой стороны.

2. Винт

3. Монтажный кронштейн

4. Приборная панель или консоль автомобиля

5. Защелка(снимите эту деталь)

2.4 Снятие устройства

1. Выключите магнитолу и снимите переднюю панель;

2. Вставьте пальцы в канавку на передней стороне декоративной рамки

(рамка снимается с небольшим усилием).

Потяните рамку на себя, чтобы снять ее;

3. Вставьте входящие в комплект ключи съемники с обеих сторон корпуса

устройства, как показано на рисунке, до щелчка. Для того чтобы извлечь

устройство из приборной панели, потяните за съемники или магнитолу и

вытяните ее на себя (перед снятием убедитесь, что магнитола не зафиксирована

с опорной планкой).

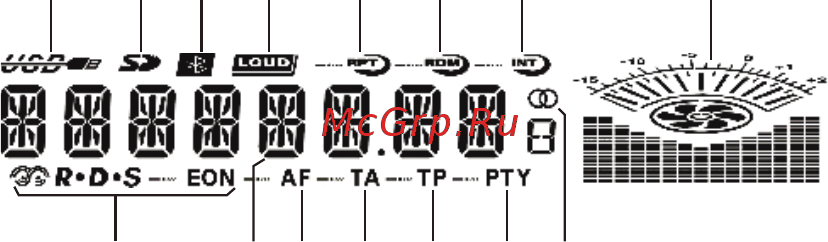

1. Индикатор подключения USB

2. Индикатор подключения карты

памяти

3. Не активно

4. Индикатор тонкомпенсации

5. Индикатор функции REPEAT

6. Индикатор функции RANDOM

7. Индикатор функции INT

1 2 3 4 5 6 7 8

9101112131415

8. Графическая диаграмма

9. Индикатор режима стерео

10. Индикатор режима PTY

11. Индикатор режима TP

12. Индикатор режима TA

13. Индикатор режима AF

14. Дисплей

15. Индикатор режима RDS

3.4 Индикация на дисплее

-11-
