06.02.2017 СК-3.3.19.02
10

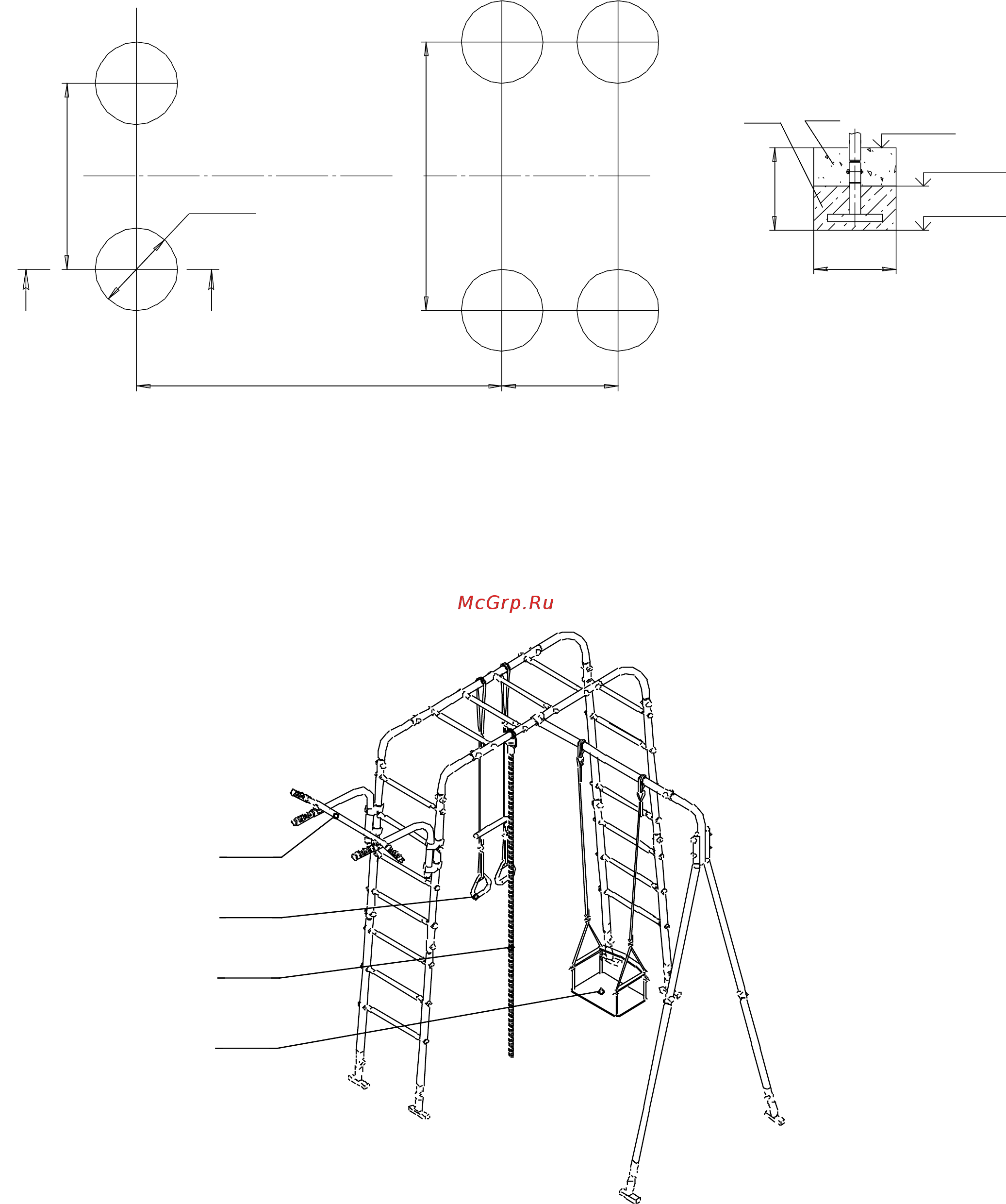

10.3.6 Установить КОМПЛЕКС в подготовленные ямы. Проверить вертикальность установки лестниц, используя отвес.
Выставить в нужное положение и забетонировать (бетон В15) согласно схеме (Рис 6); С – бетон, В – песок.
1530 490
1
9
6
0
З 300
А А
0,000
-0,140
З 300
А-А
В
С
9
4
0
3
0
0
-0,300
1530 490
1
9
6
0
З 300
А А
0,000
-0,140
З 300
А-А
В
С
9
4
0
3
0
0
-0,300
Рис.6
10.3.7 После полного застывания бетона навесить канат (Поз.100), кольца с перекладиной (Поз.101), качели (Поз.
103) по соответствующим паспортам.
10.4 Указания по размещению навесного оборудования.
10.4.1 Навесное оборудование поставляется заказчику в упакованном виде.
10.4.2. Собрать навесное оборудование согласно указаниям о сборке в паспорте на это оборудование.
10.4.3. Общий вид КОМПЛЕКСА с рекомендуемым расположением навесного оборудования показан на Рис. 7.
114
101
100
103
114
101
100
103
Рис.7
