06.02.2017 СК-3.3.19.02
7
10. ИНСТРУКЦИЯ ПО МОНТАЖУ
10.1 Подготовка к монтажу, инструменты и приспособления.
10.1.1 Распакуйте КОМПЛЕКС.
10.1.2 Внимательно изучите инструкцию по монтажу
10.1.3 Разложите комплектующие детали на заранее подготовленном месте (стол, участок земли).
10.1.4 Убедитесь, что комплектность поставки совпадает с паспортными данными на Ваш КОМПЛЕКС.
10.1.5 В процессе сборки необходимы инструменты, указанные в таблице 3:
Таблица 3
Наименование
Примечание
Ключ S=24х13 мм
1
Ключ шестигранный S=6 мм
1
Ключ шестигранный S=5 мм
1
Строительный отвес
В комплект поставки не
входят
Строительный уровень
Лестница-стремянка
10.2 Меры безопасности.
10.2.1 Работы по сборке, разборке и установке КОМПЛЕКСА должны производить не менее 2-х человек.
10.2.2 Не допускается присутствие и участие детей при монтаже КОМПЛЕКСА.
10.2.3 Сборку КОМПЛЕКСА производить поэтапно, следуя указаниям, изложенным в руководстве по эксплуата-
ции.
10.2.4 Для исключения несанкционированного раскручивания резьбовых соединений крепеж завинтить с приме-
нением герметика.
10.3 Последовательность сборки и установки КОМПЛЕКСА.
10.3.1 Установить катушки-клипсы поз.49 на балку для качелей поз.19. (*Для комплекса СК-3.3.19.02-04 устано-
вить подшипниковые узлы поз. 136 по соответствующему монтажному чертежу).
10.3.2 Собрать стойки (поз.4 и 5) с балкой для качелей.
4
5
133
18
I
II
II
III
III
II
IV I
IV
4
5
133
18
I
II
II
III
III
II
IV I
IV
62
9
81
75
10
62
81
75
72
81
91
81
85
40
75
49
86
62
9
81
75
10
62
81
75
72
81
91
85
40
75
49
86

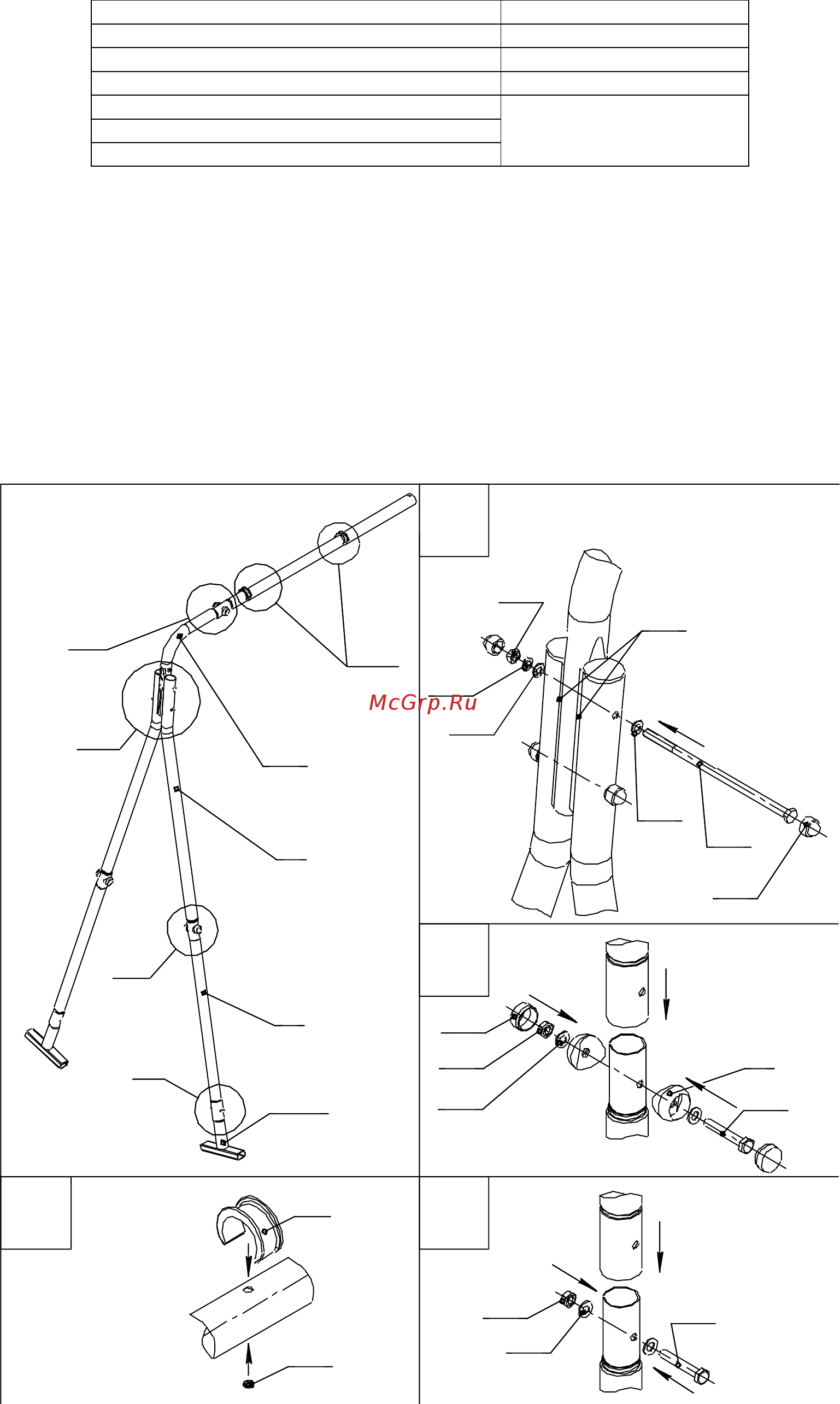

Рис.2
