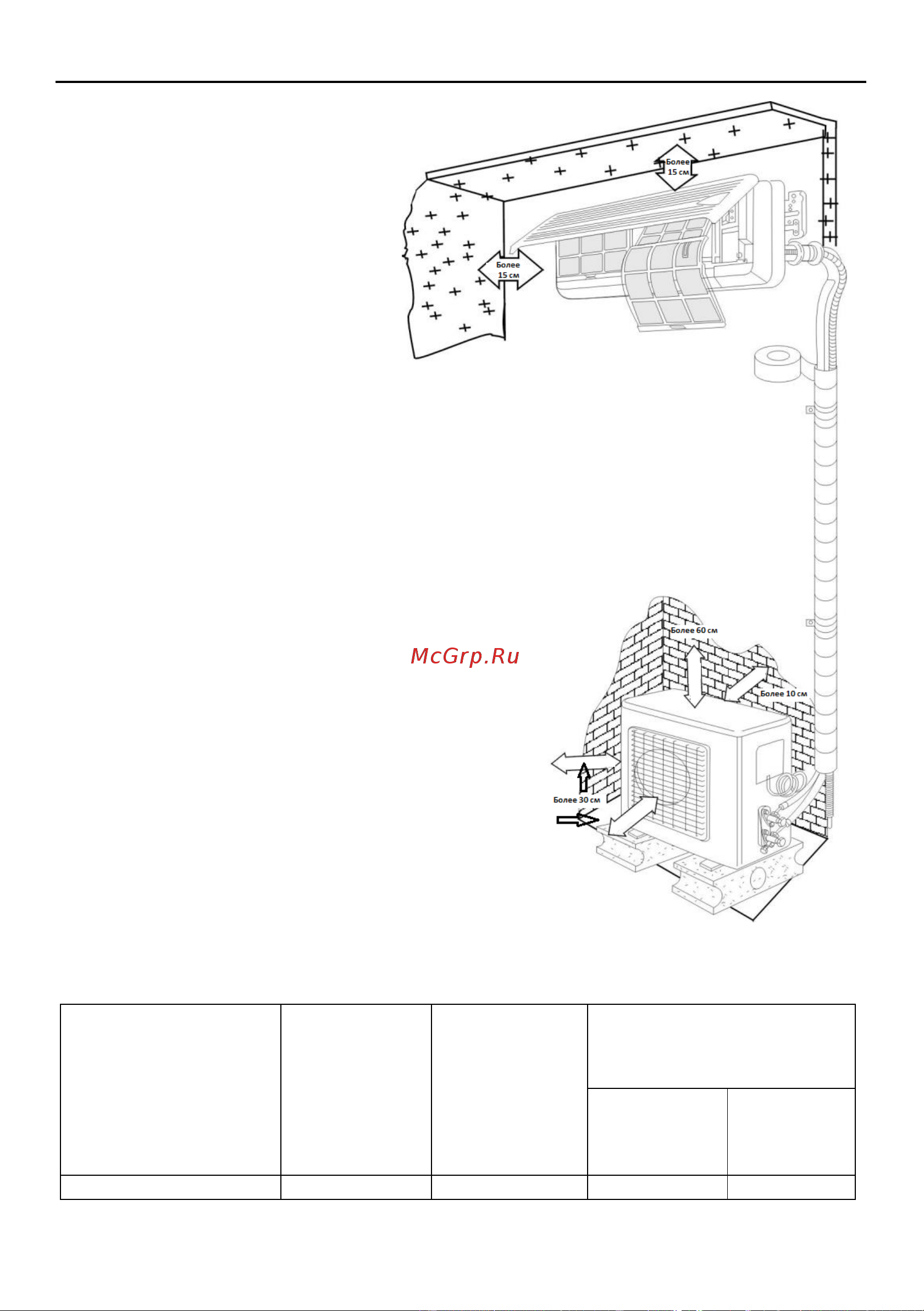

Выбор места монтажа Внутренний блок Рядом с блоком не должно быть элементов систем отопления или других источников тепла Рядом не должно быть никаких препятствий для установки В месте установки должна обеспечитваться хорошая циркуляция воздуха Нельзя устанавливать блок над или рядом с дверным проемом Должны быть обеспечены достаточные зазоры между блоком и потолком стенами мебелью и т д Блок должен быть устанавлен на высоте не менее 2 метров от пола Наружный блок В случае установки навеса для защиты наружного блока от падающих предметов или солнечного излучения следует проконтролировать достаточный доступ воздуха для работы блока Не держите животных и не выращивайте растения вблизи места установки блока горячий и холодный воздух будут отрицательно влиять на них Убедитесь что расстояния между устройством и потолком стенами мебелью и другими препятствиями соответствуют указанным на рисунке Рядом с блоком не должно быть источников тепла и горючих веществ газов Монтажное основание или кронштейны крепления должны быть прочными и надежными Устройство должно быть установлено горизонтально Длина фреоноопровода между внутренним и наружным блоками а также перепад высоты между блоками должны соответствовать данным указанным ниже Максимально допустимая длина трубы без дополнительной заправки хладагента м 5 Предельно допустимая длина трубы м В скобках для моделей КБР 50 и 70 Предельно допустимый перепад высот между блоками м В скобках для моделей КЕР 50 и 70 20 25 8 10 11 Требуемое количество дозаправки хладагента грамм метр линии жидк 23 5 кВт 20 5 1 кВт 30
