Калибр Руководство по эксплуатации

www.kalibrcompany.ru 5

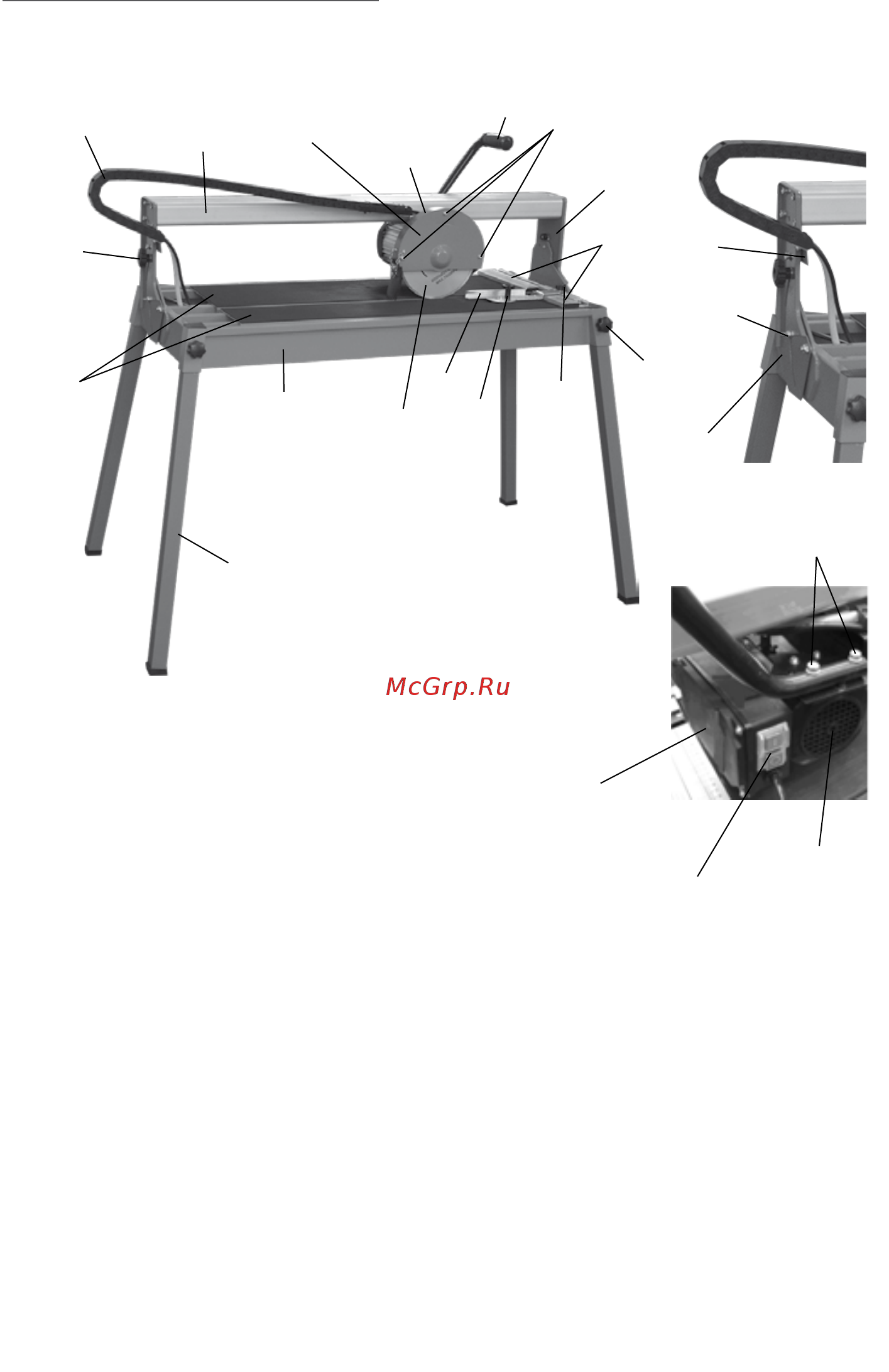

1.6 Общий вид и элементы плиткореза представлены на рис.1

1 – основание - поддон; 2 – ножка; 3 – стол рабочий;

4 – направляющая наклона; 5 – шкала угла наклона;

6 – винт фиксации угла наклона; 7 – шлангоукладчик; 8 – двигатель;

9 – салазки головки режущей; 10 – указатель угла наклона;

11 – кожух защитный круга; 12 – крышка кожуха;

13 – винты крепления крышки кожуха;

14 – направляющий упор с метрической шкалой;

15 – пластина крепления шлангоукладчика; 16 – винт крепления ножки;

17 – винт крепления кронштейна углового упора;

18 – винт крапления углового упора с транспортиром; 19 – упор угловой;

20 – выключатель; 21 – блок управления; 22 – рукоятка головки режущей;

23 – винты крепления рукоятки; 24 – круг отрезной.

рис.1
