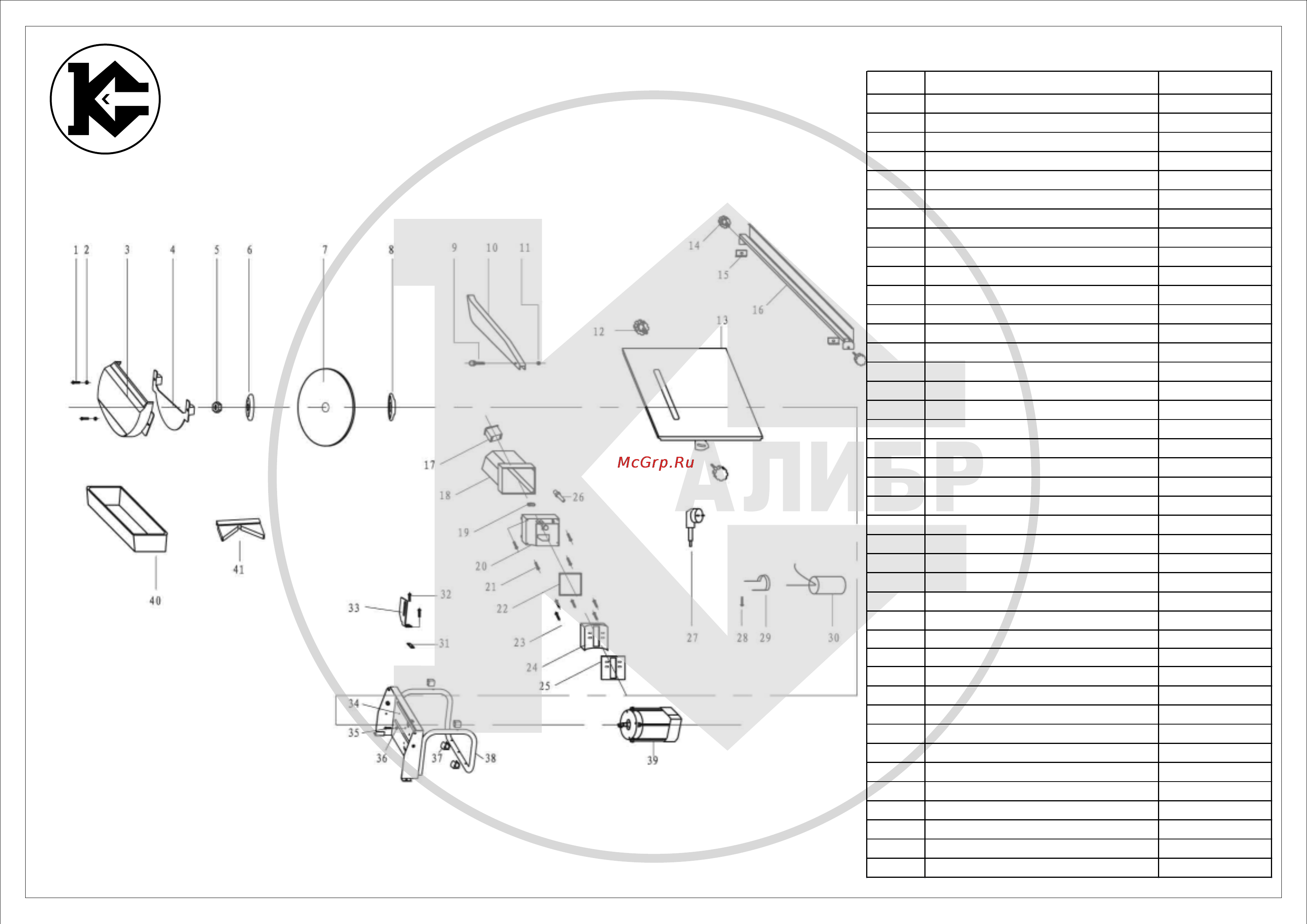

АЛИБР
ПЛЭ - 200/1000
(ПЛЭ-200/900)
Поз. Наименование Артикул
1 Винт ПЛЭ200/900.01
2 Шайба ПЛЭ200/900.02
3 Кожух защитный ПЛЭ200/900.03
4 Крышка кожуха ПЛЭ200/900.04
5 Гайка ПЛЭ200/900.05
6 Шайба прижимная У01354
7 Диск рабочий ПЛЭ200/900.07
8 Шайба опорная У01353
9 Ручка-винт ПЛЭ200/900.09
10 Кожух защитный верхний ПЛЭ200/900.10
11 Гайка ПЛЭ200/900.11
12 Ручка-винт фиксирующий наклона ПЛЭ200/900.12
13 Стол рабочий ПЛЭ200/900.13
14 Ручка-винт фиксирующий упора ПЛЭ200/900.14
15 Пластина фиксирующая ПЛЭ200/900.15
16 Упор направляющий ПЛЭ200/900.16
17 Выключатель KJD6 (без корп.) У00004
18 Кожух выключателя А ПЛЭ200/900.18
19 Прижим кабельный ПЛЭ200/900.19
20 Кожух выключателя В ПЛЭ200/900.20
21 Винт ПЛЭ200/900.21
22 Прокладка кожуха ПЛЭ200/900.22
23 Винт ПЛЭ200/900.23
24 Кожух выключателя С ПЛЭ200/900.24
25 Прокладка ПЛЭ200/900.25
26 Бандаж кабеля резиновый ПЛЭ200/900.26
27 Кабель питания 3×0,75мм² с вилкой ПЛЭ200/900.27
28 Винт ПЛЭ200/900.28
29 Хомут ПЛЭ200/900.29
30 Конденсатор 16 мкФ×450В ПЛЭ200/900.30
31 Планка прижимная ПЛЭ200/900.31
32 Винт ПЛЭ200/900.32
33 Нож расклинивающий ПЛЭ200/900.33
34 Платформа двигателя ПЛЭ200/900.34
35 Винт ПЛЭ200/900.35
36 Шайба ПЛЭ200/900.36
37 Ножка резиновая ПЛЭ200/900.37
38 Рама ПЛЭ200/900.38
39 Двигатель ПЛЭ200/900.39
40 Ванночка ПЛЭ200/900.40
41 Упор угловой ПЛЭ200/900.41
