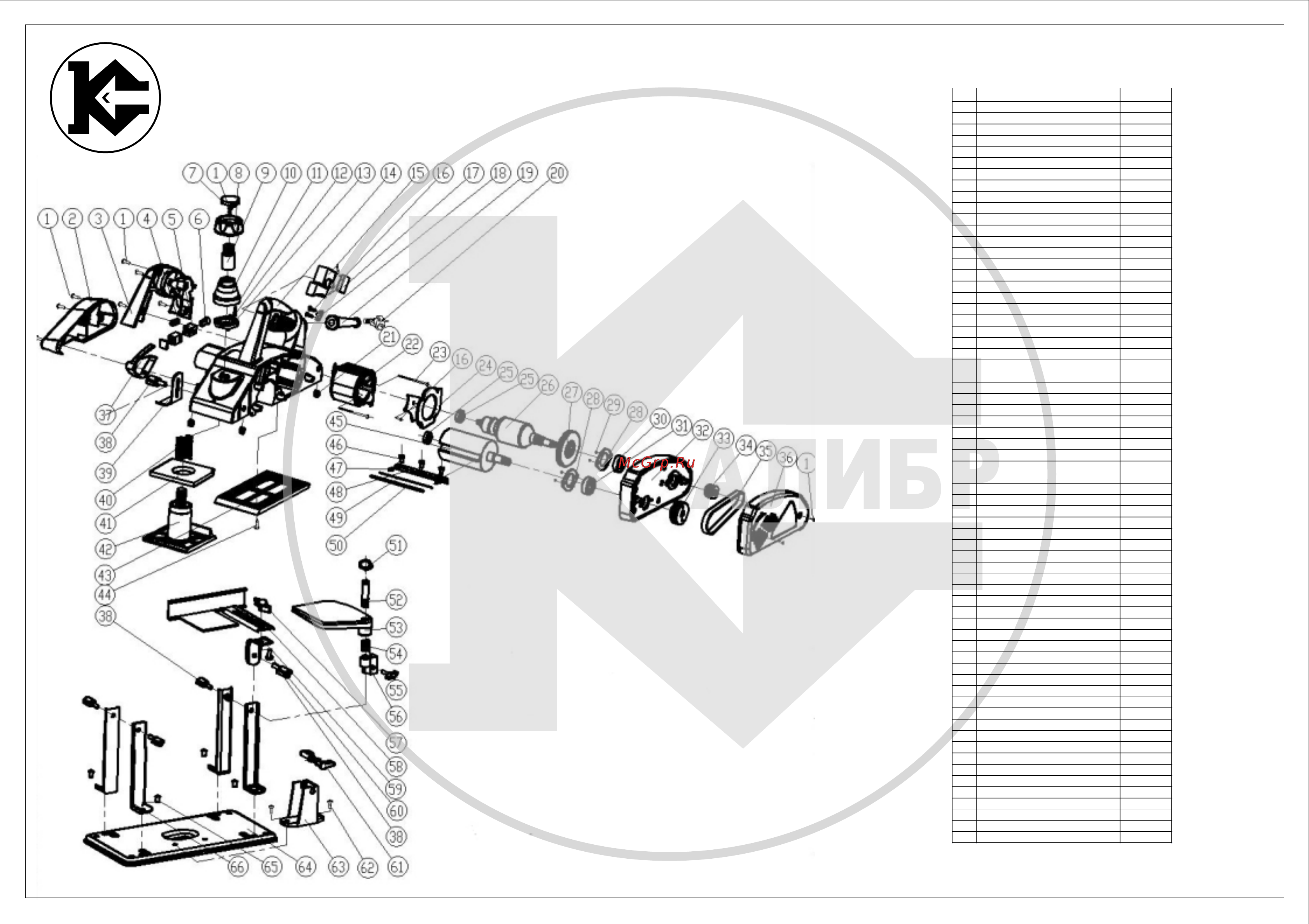

РЭ - 720 + СТ (РЭ - 710 + СТ)
Поз. Наименование Артикул
1 Винт ST3.9×18 РЭ710Ст.01
2 Крышка правая РЭ710Ст.02
3 Крышка рукоятки РЭ710Ст.03
4 Индуктивность фильтра р/помех РЭ710Ст.04
5 Щёткодержатель РЭ710Ст.05
6 Щётка №47 РЭ710Ст.06
7 Заглушка РЭ710Ст.07
8 Рукоятка передняя РЭ710Ст.08
9 Шпиндель рукоятки РЭ710Ст.09
10 Блок регулирующий РЭ710Ст.10
11 Пружина РЭ710Ст.11
12 Втулка медная У01594
13 Блок ограничительный РЭ710Ст.13
14 Корпус РЭ710Ст.14
15 Выключатель FA2-8/2BDW У01231
16 Винт ST3.9×14 РЭ710Ст.16
17 Конденсатор фильтра р/помех 0,22мкФ У01531
18 Прижим кабельный РЭ710Ст.18
19 Бандаж кабеля резиновый РЭ710Ст.19
20 Кабель питания 2×0,75мм² с вилкой У01549
21 Гайка М6 РЭ710Ст.21
22 Статор РЭ710Ст.22
23 Винт ST3.9×55 РЭ710Ст.23
24 Кольцо воздухонаправляющее РЭ710Ст.24
25 Подшипник 607 У01201
26 Якорь РЭ710Ст.26
27 Вентилятор РЭ710Ст.27
28 Крышка подшипника 6001 РЭ710Ст.28
29 Винт М4×8 РЭ710Ст.29
30 Подшипник 6000 У00070
31 Подшипник 6001 У00073
32 Корпус редуктора РЭ710Ст.32
33 Шкив ведомый У01234
34 Шкив ведущий У01235
35 Ремень 4PJ256 У01233
36 Крышка ремня РЭ710Ст.36
37 Узел регулировки четверти РЭ710Ст.37
38 Винт - барашек РЭ710Ст.38
39 Ограничитель глубины четверти РЭ710Ст.39
40 Пружина РЭ710Ст.40
41 Прокладка регулятора глубины РЭ710Ст.41
42 Подошва регулируемая РЭ710Ст.42
43 Подошва неподвижная РЭ710Ст.43
44 Винт ST4.8×20 РЭ710Ст.44
45 Барабан РЭ710Ст.45
46 Болт зажимный М5×8 У01226
47 Винт регулирующий М5х8 У01232
48 Пластина зажимная верхняя У01228
49 Нож 82×1,2×5,7 У00099
50 Пластина зажимная нижняя У01227
51 Кольцо стопорное 10 (нар.) У01247
52 Ось пластины РЭ710Ст.52
53 Пластина защитная РЭ710Ст.53
54 Пружина возвратная РЭ710Ст.54
55 Винт - барашек М6×30 РЭ710Ст.55
56 Суппорт пластины защитной РЭ710Ст.56
57 Гайка - барашек РЭ710Ст.57
58 Упор параллельный РЭ710Ст.58
59 Кронштейн РЭ710Ст.59
60 Винт М6×16 РЭ710Ст.60
61 Блокиратор выключателя РЭ710Ст.61
62 Винт М6×16 РЭ710Ст.62
63 Суппорт блокиратора РЭ710Ст.63
64 Стол стационарный РЭ710Ст.64
65 Заклепка 8 РЭ710Ст.65
66 Опора РЭ710Ст.66
