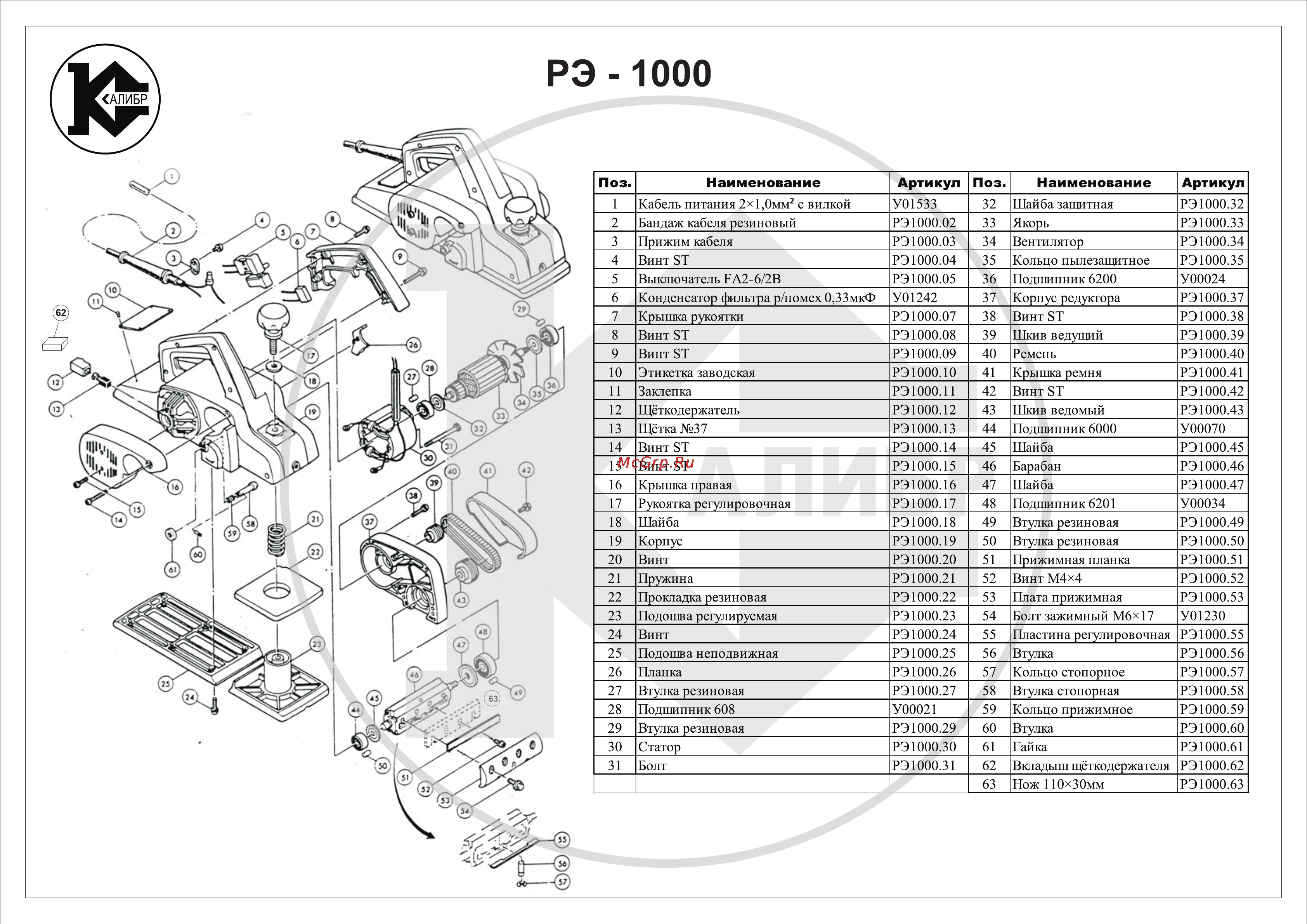

Калибр Калибр РЭ-1000 Сборочный чертёж онлайн

Содержание

Похожие устройства

РЭ 1000 САЛИБР Поз 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 57у Наименование Кабель питания 2 х 1 0мм2 с вилкой Бандаж кабеля резиновый Прижим кабеля Винт 8Т Выключатель РА2 6 2В Конденсатор фильтра р помех 0 ЗЗмкФ Крышка рукоятки Винт 8Т Винт 8Т Этикетка заводская Заклепка Щёткодержатель Щётка 37 Винт 8Т Винт 8Т Крышка правая Рукоятка регулировочная Шайба Корпус Винт Пружина Прокладка резиновая Подошва регулируемая Винт Подошва неподвижная Планка Втулка резиновая Подшипник 608 Втулка резиновая Статор Болт Артикул Поз Наименование Артикул У01533 РЭ 1000 02 РЭ 1000 03 РЭ 1000 04 РЭ 1000 05 У01242 РЭ 1000 07 РЭ 1000 08 РЭ 1000 09 РЭ1000 10 РЭ 1000 11 РЭ1000 12 РЭ1000 13 РЭ1000 14 РЭ 1000 15 РЭ1000 16 РЭ1000 17 РЭ1000 18 РЭ 1000 19 РЭ 1000 20 РЭ1000 21 РЭ 1000 22 РЭ 1000 23 РЭ 1000 24 РЭ 1000 25 РЭ 1000 26 РЭ 1000 27 У00021 РЭ 1000 29 РЭ 1000 30 РЭ 1000 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 Шайба защитная Якорь Вентилятор Кольцо пылезащитное Подшипник 6200 Корпус редуктора Винт 8Т Шкив ведущий Ремень Крышка ремня Винт 8Т Шкив ведомый Подшипник 6000 Шайба Барабан Шайба Подшипник 6201 Втулка резиновая Втулка резиновая Прижимная планка Винт М4Х4 Плата прижимная Болт зажимный М6Х17 Пластина регулировочная Втулка Кольцо стопорное Втулка стопорная Кольцо прижимное Втулка Гайка Вкладыш щёткодержателя Нож 110х30мм РЭ 1000 32 РЭ 1000 33 РЭ 1000 34 РЭ1000 35 У00024 РЭ 1000 37 РЭ 1000 38 РЭ1000 39 РЭ 1000 40 РЭ 1000 41 РЭ 1000 42 РЭ 1000 43 У00070 РЭ 1000 45 РЭ 1000 46 РЭ1000 47 У00034 РЭ 1000 49 РЭ 1000 50 РЭ 1000 51 РЭ 1000 52 РЭ 1000 53 У01230 РЭ 1000 55 РЭ 1000 56 РЭ 1000 57 РЭ1000 58 РЭ 1000 59 РЭ 1000 60 РЭ1000 61 РЭ 1000 62 РЭ 1000 63
