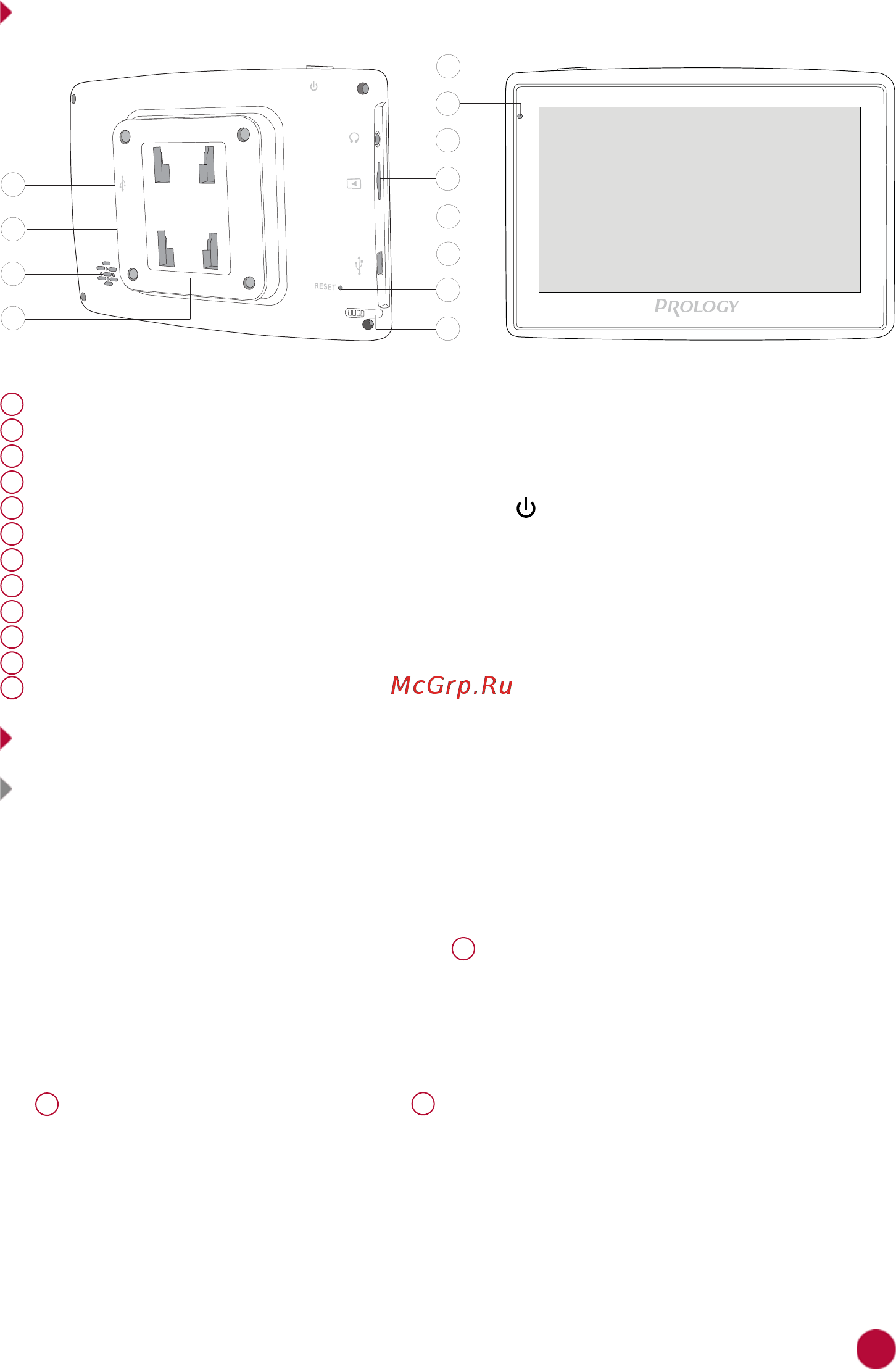

ВНЕШНИЙ ВИД УСТРОЙСТВА И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ

1 Разъем mini-USB для питания устройства

2 Данный разъём не используется

3 Встроенный динамик

4 Магнитный держатель

5 Кнопка включения питания устройства

6 Светодиодный индикатор

7 Аудиовыход mini-jack 3,5 мм (стерео)

8 Слот для карт памяти microSD

9 Сенсорный ЖК-дисплей

Разъем mini-USB для питания или подключения к ПК

11 Кнопка перезагрузки устройства RESET

12 Стилус

УСТАНОВКА УСТРОЙСТВА В АВТОМОБИЛЕ

Установка

1. Тщательно протрите поверхность ветрового стекла в том месте, где

будет установлен кронштейн.

2. Установите кронштейн, подняв рычажок фиксатора присоски и плотно

прижав присоску кронштейна к ветровому стеклу.

3. Опустите рычажок фиксатора присоски.

4. Закрепите магнитный держатель 4 на основании кронштейна.

5. Приложите устройство к магнитному держателю так, чтобы контакты

были соединены. Устройство будет надежно закреплено.

6. Отрегулируйте положение устройства для оптимального обзора,

затем плотно затяните фиксирующие винты на кронштейне.

7. Подключите автомобильный адаптер к разъему mini-USB держателя

1 или самого устройства

, затем к разъему прикуривателя

автомобиля.

Для снятия кронштейна поднимите рычажок фиксатора присоски. Затем

потяните за язычок присоски и снимите кронштейн с места установки.

Для снятия устройства с магнитного держателя просто потяните его на себя.
