ВВЕДЕНИЕ
ПРИМЕЧАНИЕ ДЛЯ ПОЛЬЗОВАТЕЛЯ
Все пользовательские элементы управления расположены на передней панели котла. Внутри
корпуса котла нет элементов, к которым необходим доступ пользователя.
Инструкции следующие далее предполагают, что котел запущен в эксплуатацию, система
заполнена теплоносителем и воздух полностью удален из системы.
НАСТРОЙКА
• Перед включением электропитания котла необходимо убедиться, что термоманометр
показывает значение не менее 1 бар и термостат настроен на желаемую температуру нагрева.
• Если внутренний временной таймер установлен, убедитесь что он включен (см. раздел
“Встраиваемый Временной Таймер (Опция)”). Если установлены еще какие-либо
вспомогательные элементы управления, например, климатический контроллер, комнатный
термостат, терморегулирующая арматура и т.д., необходимо также включить их, для этого
обратитесь к инструкциям производителей соответствующего оборудования.
• Для включения котла в работу нажмите переключатель ВКЛ/ВЫКЛ (кнопка переключения
загорится неоновой подсветкой).
• Включите оба переключателя уровня мощности на панели управления - через некоторое время
температура теплоносителя в котле начнет расти, показания термоманометра изменятся. Если
котел не работает, проверьте защитный термостат с ручным перезапуском.
Чтобы получить доступ к кнопке перезапуска защитного термостата необходимо открутить
(против часовой стрелки) пластмассовый колпачок на панели управления котла (отвертка не
требуется).
Сняв колпачок вы увидите кнопку перезапуска - нажатие кнопки должно сопровождаться
щелчком. Если после нажатия кнопки вы не услышите щелчка, устройство не работает. Для
выявления причин неисправности свяжитесь с квалифицированным специалистом.
• После выполнения действий, указанных выше можно приступать к настройке
встраиваемого временного таймера или климатического контроллера (опция) с целью
задачи их режимов работы. Во время нормальной эксплуатации главный переключатель
ВКЛ/ВЫКЛ и 2 переключателя уровней мощности должны быть в положение ВКЛ.
Во время нормальной работы котла переключатели уровня мощности будут
автоматически включаться и выключаться в зависимости от температуры
теплоносителя в котле.
• Если не планируется обычная ежедневная эксплуатация котла в холодное время года,
рекомендуется оснастить котел термостатом защиты от замерзания для управления временным
таймером и предотвращения замерзания системы.
• Как и большинство котлов, отопительных приборов и трубопроводов корпус данного
настенного электрического котла может нагреваться. В связи с этим, котел не должен быть
ничем накрыт и пространство вокруг котла должно быть свободно.
ВСТРАИВАЕМЫЙ ВРЕМЕННОЙ ТАЙМЕР (ОПЦИЯ)
• Устройство позволяет котлу включаться и выключаться в соответствии с программой,
рассчитанной на 24 часа. По окружности часов находятся переключатели белого цвета, которые
определяют интервалы переключения в 15 минут. Для того чтобы установить время работы
котла отогните нужное количество лепестков в соответствии с предполагаемым временем
работы.
Запомните : Лепесток наружу = КОТЕЛ ВКЛ
Лепесток внутрь = КОТЕЛ ВЫКЛ
Текущее время устанавливается на временном таймере поворотом диска с цифровым
обозначением времени. Поверните диск с цифрой часа таким образом, чтобы стрелка указывала
на значение текущего времени.
В центральной части часов находится переключатель.
Переключатель имеет 3 положения:
• Переключатель внизу (0) - котел постоянно ВЫКЛ (не рекомендуется).
• Переключатель в середине (ΘѲ) - котел работает в соответствии с настройками временного
таймера.
• Переключатель вверху (I) - котел постоянно включен и значения временного таймера
игнорируются.
ДАВЛЕНИЕ В СИСТЕМЕ ОТОПЛЕНИЯ
Давление в отопительном контуре должно быть не менее 1 бар. Пользователь должен регулярно
проверять значение давления в отопительном контуре. Если давление опускается ниже 0,5 бар,
встроенное реле минимального давления выключает группу ТЭН до тех пор пока давление в
системе не достигнет значения в 0,8 бар.
Заполнение котла теплоносителем осуществляется через отдельный кран заполнения, который
необходимо предусмотреть на трубопроводах в нижней части котла. При заполнении системы
убедитесь, что котел выключен. Чтобы сделать это воспользуйтесь переключателем ВКЛ/ВЫКЛ на
панели управления котла.
Для получения дополнительной информации свяжитесь со специалистом по монтажу.
Предохранительный клапан расположен в нижней части котла. Если давление в отопительном
контуре превысит 3 бар, предохранительный клапан откроется и сбросит некоторое количество
теплоносителя из системы. В этом случае, пожалуйста, свяжитесь с квалифицированным
специалистом.
В качестве теплоносителя допускается применять только подготовленную воду.
Применение низкозамерзающих теплоносителей ЗАПРЕЩЕНО!

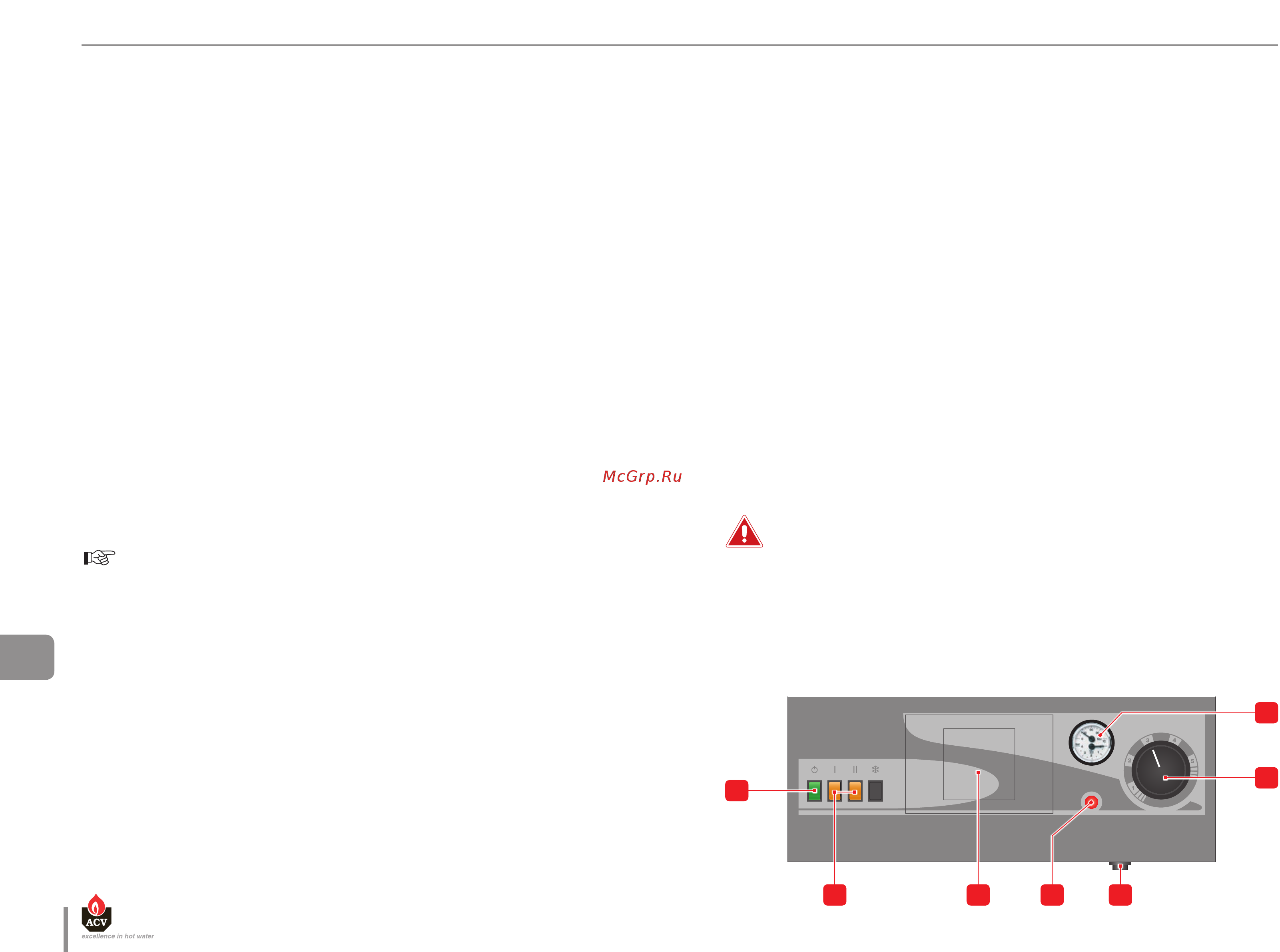

1. Переключатель ВКЛ/ВЫКЛ
2. Переключатели уровней мощности котла
3. Встраиваемый временной таймер или контроллер (опция)
4. Термоманометр
5. Световой индикатор работы котла
6. Предохранительный термостат с ручным перезапуском
7. Регулировочный термостат:
1 = 25°C
2 = 40°C
3 = 55°C
4 = 70°C
5 = 85°C
