Котел Delta Classic – высокопроизводительный водогрейный котел,
оснащенный системой косвенного нагрева по технологии Бак-в-
Баке.
Главной частью котла Delta Classic является цилиндрический бак
из нержавеющей стали с центральным отверстием для дымогарных
труб. Бак окружен оболочкой из низкоуглеродистой стали, в
которой содержится теплоноситель системы отопления. Внешняя
оболочка бака доходит до камеры сгорания и равномерно окружает
дымогарные трубы. Таким образом, котел имеет большую площадь
поверхности теплообмена, чем обычные водонагреватели.
Газовая горелка разогревает теплоноситель, который косвенно
подогревает бак из нержавеющей стали, содержащий санитарную
горячую воду. Как во всех системах Бак-в-Баке, бак имеет
гофрированную поверхность и подвешен внутри котла с помощью
подключений горячей и холодной воды.
Поскольку во время работы котла бак то расширяется, то сжимается,
а холодная вода не соприкасается с пламенем горелки, накипь
не образовывается. Благодаря устойчивости котла к накипи, а
также антикоррозийным свойствам нержавеющей стали отпадает
необходимость в анодной защите.
По сравнению с другими водогрейными котлами модель Delta
Classic обладает значительным преимуществом: подогрев горячей
санитарной воды происходит в первичном контуре, что позволяет
использовать теплоноситель и в системе отопления.
 
- переключатель ВКЛ/ВЫКЛ
- переключатель Зима/Лето
- регулировочный стат 60° - 90°C
- термометр
- защитный термостат с автоматическим перезапуском на 95°C
- предохранительный термостат 103°C с ручным перезапуском
- дренажый кран
- тело котла в теплоизоляции из полиуретана
- газовая горелка для работы на природном газе
5

7
8
9


6

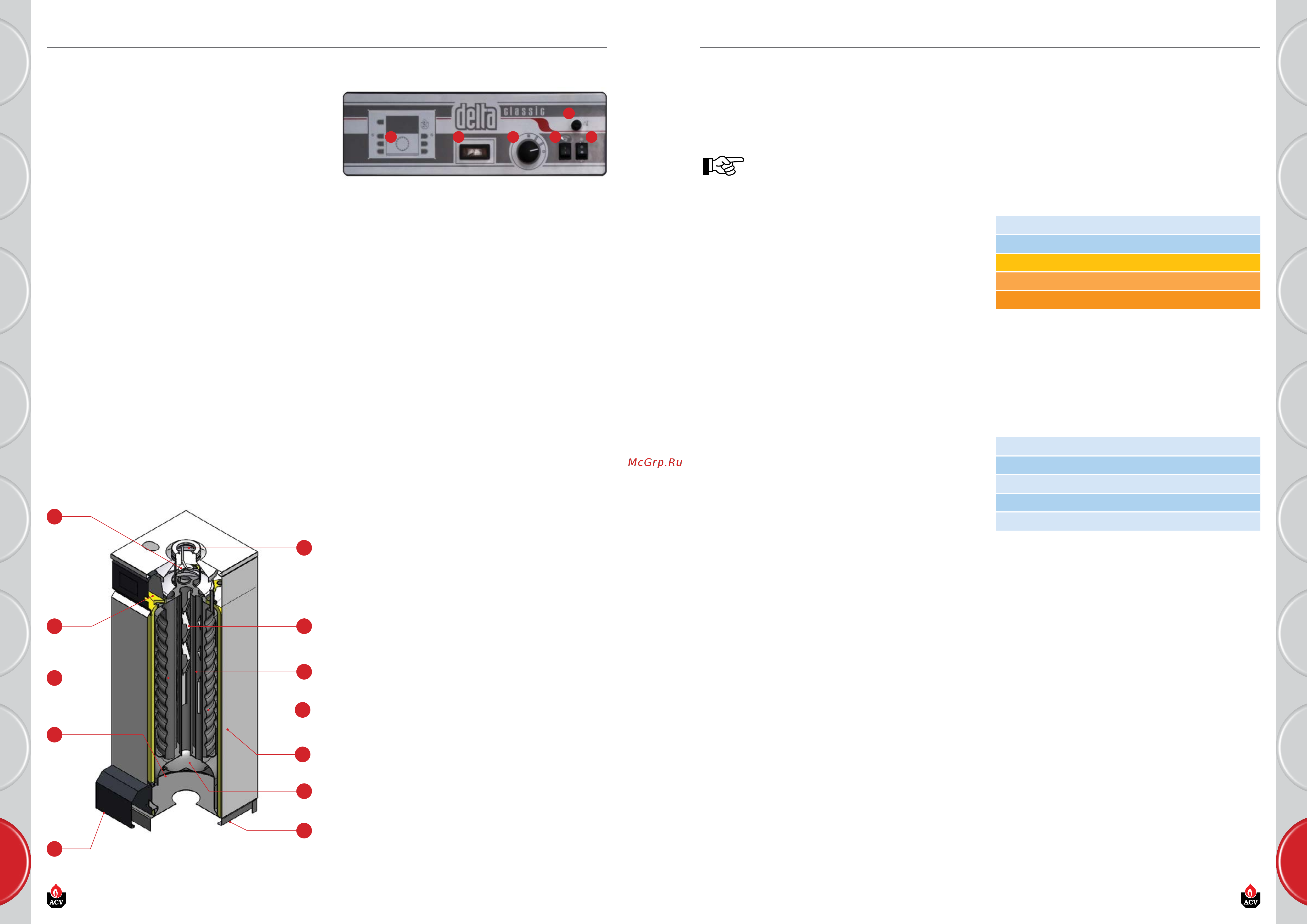

Рис.1 Общее описание
1. Редукционный конус дымохода
2. Теплоизоляция из пенополиуретана
3. Бойлер из нержавеющей стали
4. Горелка
5. Камера сгорания
6. Дымоотвод
7. Турбулизаторы
8. Дымогарные трубы
9. Контур с теплоносителем
10. Кожух котла
11. Защитная вставка
12. Монтажное основание котла
опиСание
  
Рис.2 Панель управления

Если котел используется только для производства горячей воды, его
температура регулируется от 60° до 90°C.
Если же котел используется и для отопления, и для ГВС,
регулировочный термостат рекомендуется устанавливать на 80°C с
целью обеспечения оптимальных условий работы.

Используется для включения и выключения котла.

Используется для включения/выключения циркуляционного
насоса системы отопления (при подключении непосредственно к
электропроводке котла).

Отображает температуру теплоносителя в контуре отопления.
Температура не должна превышать 90°C. Если это значение
превышено, необходимо выключить котел и проверить настройки
термостата. Если неисправность не устраняется, вызовите
квалифицированного специалиста.

При наличии этой опции см. инструкцию к контроллеру.

Если температура котла поднимется выше 95°C предохранительное
устройство выключит котел. Если термостат сработал, то подождите
некоторое время, после этого открутите крышку и нажмите на
кнопку перезапуска используя ручку, карандаш и т.п.. Завинтите
крышку на место. Если срабатывание термостата будет происходить
часто, выключите котел и обратитесь к вашему сервисному
специалисту.
монтаж
   
  
Если вы решили использовать в качестве теплоносителя
низкозамерзающую жидкость, то позабодьтесь о том, чтобы
эта жидкость была не токсичной (например, на основе
пропиленгликоля). Учитывайте технические характеристики такой
жидкости при подборе других компонетов системы отопления.
    

Растворенные в теплоносителе кислород и другие газы способствуют
коррозии материалов, в основном углародистой стали, из которых
сделаны элементы системы отопления. В результате образуется
шлам, который попадает в теплообменник котла и может вызвать
выход его из строя.
Сочетание солей жескости и диоксида углерода в теплоносителе
способствуют выпадению труднорастворимых солей жесткости на
теплообменных поверхностях котла.
Отложения посторонних веществ в теплообменнике сокращают
проток теплоносителя, и создают термоизоляционный слой,
который мешает нормальной передаче тепла. В результате этого
тплообменник может быть поврежден.
Источники поступления кислорода, растворенных газов и солей
жесткости.
Отопительный контур- закрытый контур, в котором теплоноситель
циркулирует по замкнутому контуру без обновления новыми
порциями. В случае постоянных подпиток или полного обновления
теплоносителя в отопительном контуре в систему попадают
новые порции растворенных веществ, которые для неё крайне не
желательны. Эффект усиливается тем больше, чем больше емкость
системы отопления.
Присутствие в системе отопления компонентов, через которые
может поступать кислород (например, ПЭ трубопроводы) усиливают
деструктивный эффект.
 
     
  
- Перед заполнением системы отопления, она должна быть
промыта от отложений шлама. Для этого можно применять
специальные химические вещества, предназначенные для
этого, и в соответствии правиами их использования.
- В случае если существующая система в неудовлетворительном
состоянии, очистка системы не вызвала должный эффект,
или емкость системы отопления велика, то необходимо
подключать котел к системе отопления через разделительный
теплообменник.
 
- Ограничение подпиток системы отопления. Для этого на
линию заполнения/подпитки необходимо установить счетчик
воды.
- Автоматические системы подпитки использовать
запрещается.
- Если ваша система требует периодического слива/
заполнения, то необходимо предусмотреть дополнительное
оборудование по подготовке теплоносителя.
- Убедитесь, что система отопления не имеет утечек
теплоносителя, в случае если таковые есть - устраните их.
      

- Наилучшим образом будет использовать деаэратор (подача
теплоносителя в систему отопления) с фильтром очистки от
шлама (возврат теплоносителя в котел), установленными в
соответствии с рекомендациями производителей.
- Компания ACV рекомендует использовать специальные
вещества, связывающие кислород в теплоносителе,
нарпимер такие как Fernox (www.fernox.com) и Sentinel
(www.sentinel-solutions.net).
- Применение специальных веществ должно проводиться
только в соответствии с инструкцией на применение этих
веществ.
 
- Если общая жесткость воды для системы отопления более
4 мг*экв/л (20° fH), то ее необходимо умягчать.
- Периодически проверяйте жесткость воды, и записывайте
данные в паспорт котла или иной документ.
- Таблица жесткости воды:
  °fH 


Очень мягкая 0 - 7 0 - 1.4 0 - 0.7
Мягкая 7 - 15 1.4 - 3.0 0.7 - 1.5
Умеренно жесткая 15 - 25 3.0 - 5.0 1.5 - 2.5
Жесткая 25 - 42 5.0 - 8.4 2.5 - 4.2
Очень жесткая > 42 > 8.4 > 4.2
5.   
- В дополнение к контролю за параметрами кислорода и
жесткости в воде, необходимо контролировать и другие
параметры.
- В случае если один из параметров вашего теплоносителя
выходит за указанный диапазон, то проведите меры по
приведению теплоносителя в надлежащее качество или
замените теплноноситель.
Водородный показатель 6,6 < pH < 8,5
Электропроводность < 400 мкСм/см (при 25°C)
Содержание хлоридов < 125 мг/л
Общее железо < 0,5 мг/л
Медь < 0,1 мг/л
