Подключение горелки

Минимальная мощность котла Чтобы избежать снижения температуры ниже уровня точки росы, при использовании 2-сту-

пенчатых горелок на 1-й ступени требуется следующая минимальная мощность котла:

MKS

Тип 85 100 140 190 250 340 420 500

Диапазон мощности кВт 70-100 85-120 110-160 160-230 200-300 280-380 360-460 420-550

Мин. мощность котла

Горелки 1-й ступени

кВт 51 60 84 114 150 204 252 300

Подключение горелки Соблюдать требования директив TRD 411 (ж/т топки) и TRD 412 (газовые топки).

Подключение установки к газовой сети следует производить в соответствии

с требованиями DVGW для газа и техническими требованиями к подключению горелок

(ТАВ), установленными предприятием газоснабжения.

Подключе-

ние

горелки

MKS-85-140 согласно с DIN EN 226 в соответствии с размером горелки

MKS-190 -

MKS-500

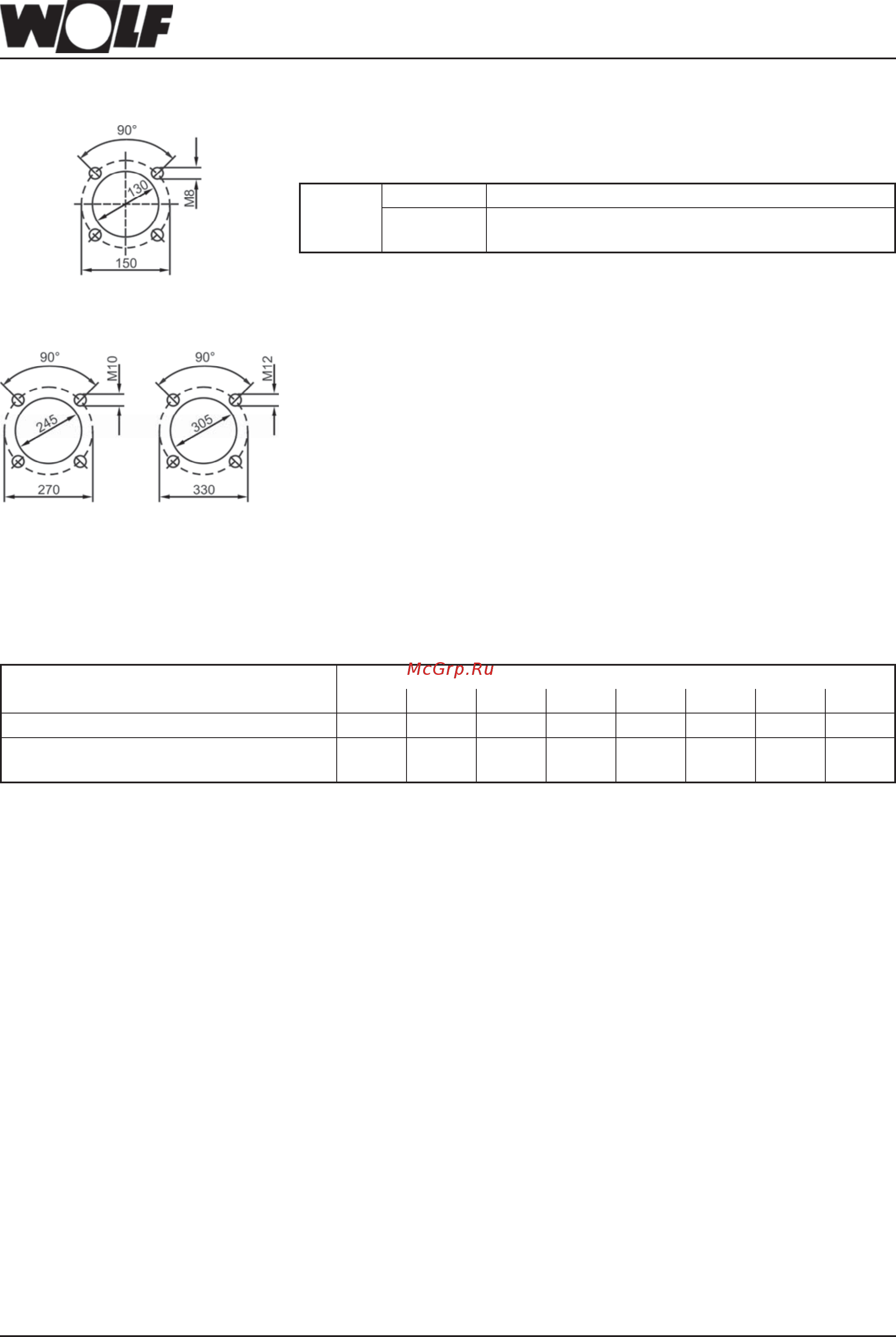

Вырезать панель горелки в соответствии с диаметром жаро-

вой трубы и сделать отверстие с резьбой для горелки

Изоляция дверцы должна соответствовать диаметру жаровой трубы горелки.

Жаровая труба должна выходить в топочной камере за изоляцию дверцы не менее, чем

на 25 мм.

Для фланца

горелки использовать крепежные винты, которые ввинчиваются в дверцу

котла не более, чем на 15 мм.

Подключить штуцер смотрового отверстия к горелке.

Подающую трубу горелки после монтажа устройства регулирования вставить в горелку.

Особенно нужно следить за тем, чтобы мощность топки соответствовала мощности котла.

Соблюдать указания изготовителя горелок!

MKS-85-140

MKS-190-250 MKS-340-500
