15
Крышка системы
регулирования открывается
влево

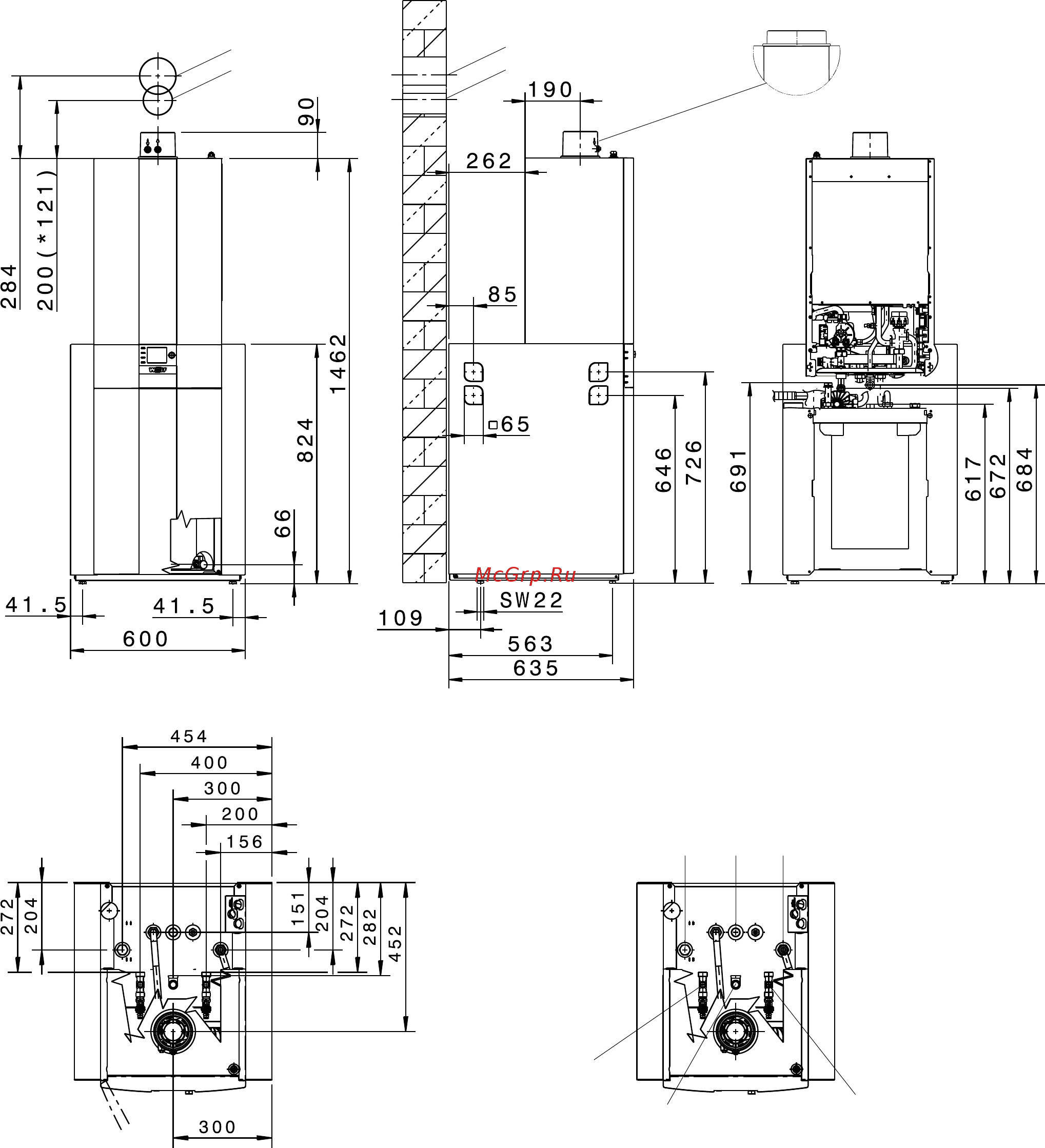

Размеры и подключения CGS-2L
Подключения CGS-2L
1 Подающая линия отопления G¾“
2 Обратная линия отопления G¾“
3 Подвод газа R½“
4 Подключение для циркуляции G¾“
5 Подключение ГВС G½“
6 Подключение ХВС G¾“
2
1
54 6
3
Вид сверху
CGS-2L
Вид сзади
CGS-2L
Вид сбоку
CGS-2L
Ø 80/125
Ø 60/100
Вид спереди
CGS-2L
Ø 80/125
Ø 60/100
*Опц. исполнение
(в зависимости от страны)
*
*
