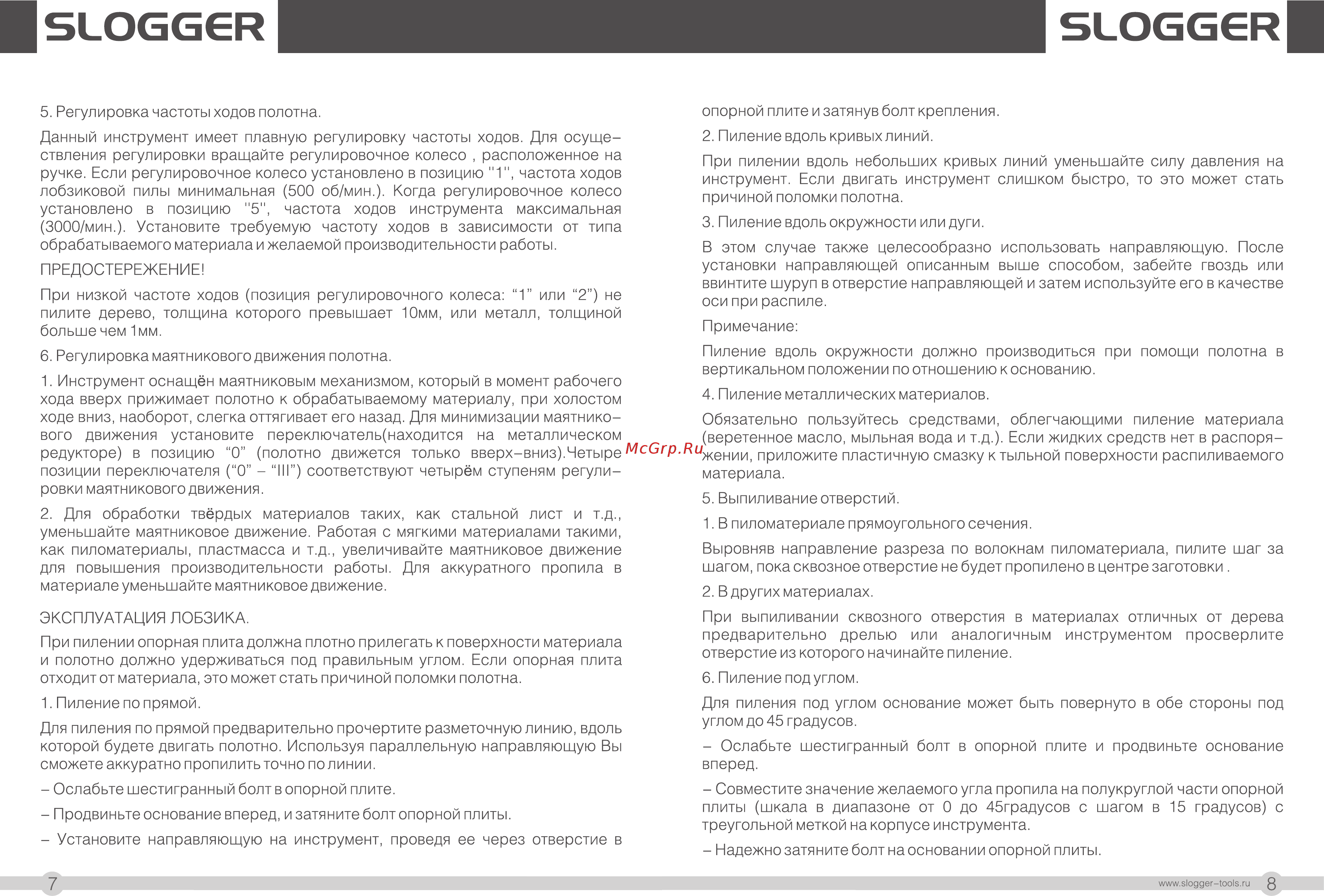

SLOGGGR SLOGGGR 5 Регулировка частоты ходов полотна опорной плите и затянув болт крепления Данный инструмент имеет плавную регулировку частоты ходов Для осуще ствления регулировки вращайте регулировочное колесо расположенное на ручке Если регулировочное колесо установлено в позицию 1 частота ходов лобзиковой пилы минимальная 500 об мин Когда регулировочное колесо установлено в позицию 5 частота ходов инструмента максимальная 3000 мин Установите требуемую частоту ходов в зависимости от типа обрабатываемого материала и желаемой производительности работы 2 Пиление вдоль кривых линий ПРЕДОСТЕРЕЖЕНИЕ При низкой частоте ходов позиция регулировочного колеса 1 или 2 не пилите дерево толщина которого превышает 10мм или металл толщиной больше чем 1мм 6 Регулировка маятникового движения полотна 1 Инструмент оснащён маятниковым механизмом который в момент рабочего хода вверх прижимает полотно к обрабатываемому материалу при холостом ходе вниз наоборот слегка оттягивает его назад Для минимизации маятнико вого движения установите переключатель находится на металлическом редукторе в позицию 0 полотно движется только вверх вниз Четыре позиции переключателя 0 III соответствуют четырём ступеням регули ровки маятникового движения 2 Для обработки твёрдых материалов таких как стальной лист и т д уменьшайте маятниковое движение Работая с мягкими материалами такими как пиломатериалы пластмасса и т д увеличивайте маятниковое движение для повышения производительности работы Для аккуратного пропила в материале уменьшайте маятниковое движение ЭКСПЛУАТАЦИЯ ЛОБЗИКА При пилении опорная плита должна плотно прилегать к поверхности материала и полотно должно удерживаться под правильным углом Если опорная плита отходит от материала это может стать причиной поломки полотна 1 Пиление по прямой Для пиления по прямой предварительно прочертите разметочную линию вдоль которой будете двигать полотно Используя параллельную направляющую Вы сможете аккуратно пропилить точно полинии Ослабьте шестигранный болт в опорной плите Продвиньте основание вперед и затяните болт опорной плиты Установите направляющую на инструмент проведя ее через отверстие в 7 При пилении вдоль небольших кривых линий уменьшайте силу давления на инструмент Если двигать инструмент слишком быстро то это может стать причиной поломки полотна 3 Пиление вдоль окружности или дуги В этом случае также целесообразно использовать направляющую После установки направляющей описанным выше способом забейте гвоздь или ввинтите шуруп в отверстие направляющей и затем используйте его в качестве оси при распиле Примечание Пиление вдоль окружности должно производиться при помощи полотна в вертикальном положении по отношению к основанию 4 Пиление металлических материалов Обязательно пользуйтесь средствами облегчающими пиление материала веретенное масло мыльная вода и т д Если жидких средств нет в распоря жении приложите пластичную смазку к тыльной поверхности распиливаемого материала 5 Выпиливание отверстий 1 В пиломатериале прямоугольного сечения Выровняв направление разреза по волокнам пиломатериала пилите шаг за шагом пока сквозное отверстие не будет пропилено в центре заготовки 2 В других материалах При выпиливании сквозного отверстия в материалах отличных от дерева предварительно дрелью или аналогичным инструментом просверлите отверстие из которого начинайте пиление 6 Пиление под углом Для пиления под углом основание может быть повернуто в обе стороны под углом до 45 градусов Ослабьте шестигранный болт в опорной плите и продвиньте основание вперед Совместите значение желаемого угла пропила на полукруглой части опорной плиты шкала в диапазоне от 0 до 45градусов с шагом в 15 градусов с треугольной меткой на корпусе инструмента Надежно затяните болт на основании опорной плиты www slogger tools ru
