5
Подключение компьютера + Эксплуатация
Подключение компьютера
Примечание: При подключении компьютера к данному монитору подсоедините
входящие в комплект поставки ферритовые сердечники. При невыполнении этого
условия, данный монитор не будет соответствовать обязательным к исполнению
стандартам CE или C#Tick.
Установите большой ферритовый сердечник на один конец кабеля электропита#
ния (входит в комплект).
При наличии компьютера с цифровым RGB#сигналом установите малые ферри#
товые сердечники на оба конца кабеля стандарта DVI (в комплект не входит).
Плотно закройте крышки # добейтесь защелкивания зажимов.
Используйте хомуты для фиксации ферритовый сердечников.
Непосредственное подключение к плазменному дисплею
Подсоедините один конец входящего в комплект VGA#кабеля к разъему видео#
карты компьютера, а другой конец к разъему RGB1 (или цифровому разъему
RGB3 DVI для компьютера с цифровым выходным RGB#сигналом) на задней
стороне монитора. Плотно зафиксируйте разъемы с помощью винтов на кон#
тактных гнездах разъемов. См. Таблицу поддерживаемых типов сигналов,
стр. 12.
При использовании мультимедийного компьютера присоедините аудиокабель
к звуковому выходу компьютера и к входу дополнительного приемника
аудиосигнала.
Подключение к телевизионному приемнику
См. инструкцию по телевизионному приемнику.
Подсоедините один конец VGA#кабеля к разъему видеокарты компьютера,
а другой конец к разъему VGA IN (Входной сигнал VGA) на задней стороне
телевизора. Плотно зафиксируйте разъемы с помощью винтов на контактных
гнездах разъемов.
При использовании мультимедийного компьютера присоедините аудиокабель
к звуковому выходу компьютера и к входам AUDIO VGA IN R и L (Входной
звуковой сигнал от источника VGA # левый и правый каналы) телевизора.
Вставьте кабель электропитания в сетевой разъем на нижней части монитора
и в настенную розетку. В целях обеспечения безопасности используйте только
входящий в комплект поставки экранированный заземленный провод, который
следует вставлять в розетку с гнездом для заземления.

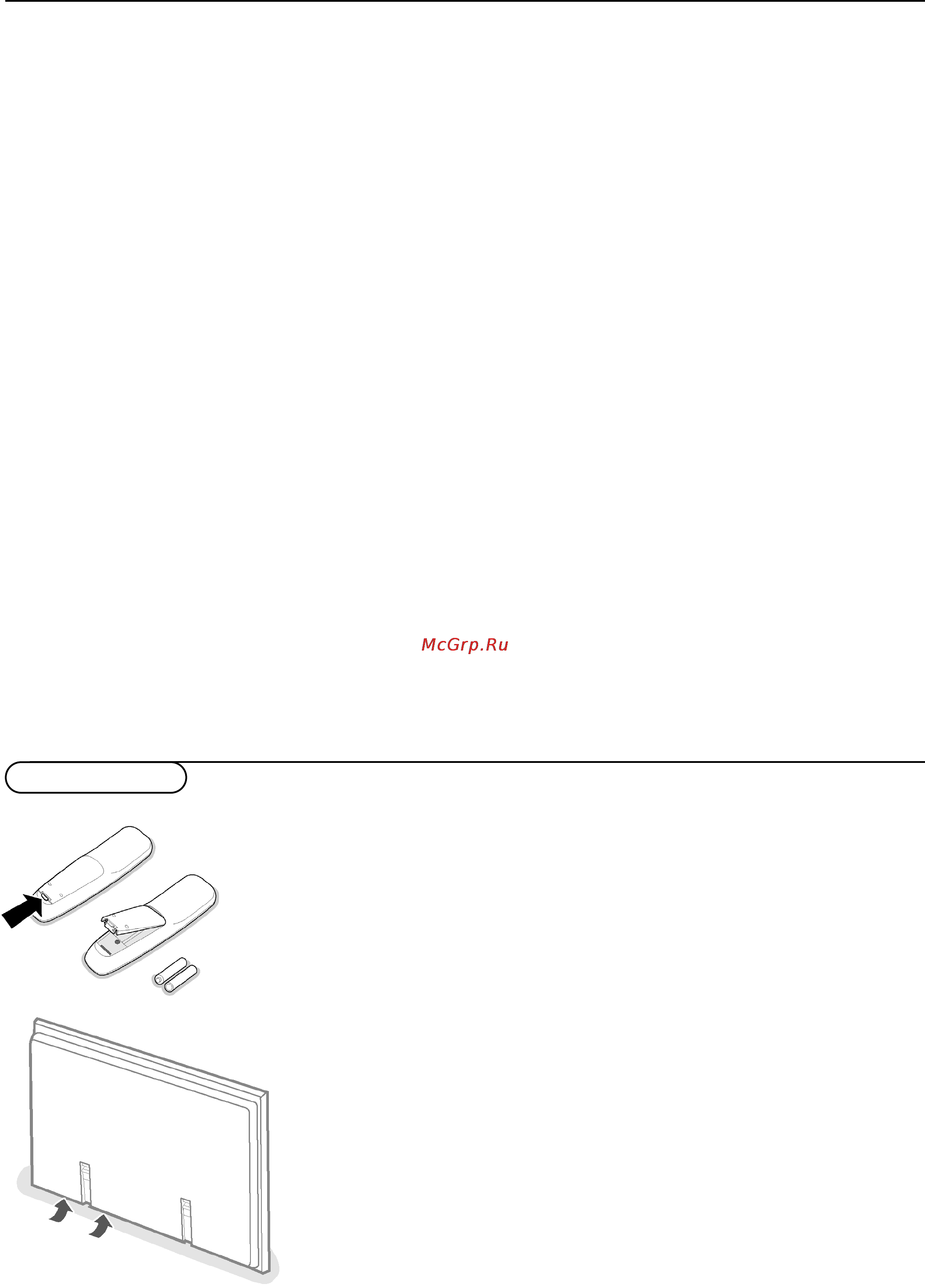

Пульт дистанционного управления: Снимите крышку отсека для батарей.
Установите 2 прилагаемые батареи (по 1,5 В типа LR6/AA).
Прилагаемые батарейки не содержат тяжелых металлов ртути и кадмия. Тем не
менее во многих странах запрещается выбрасывать использованные батарейки
вместе с домашним мусором. Соблюдайте установленные в месте Вашего про#
живания правила по утилизации использованных батареек.
Убедитесь, что Ваш телевизионный приемник и/или ПК включены и что ПК
находится в правильном видеорежиме (см. стр. 12).
Включите плазменный дисплей: Включите кнопку включения электропитания
на нижней стороне монитора.
При этом загорается зеленый индикатор и включается монитор.
Когда на плазменный дисплей не подается VGA#сигнал одного из поддержи#
ваемых типов или он не подключен к телевизору, экран переходит в режим
ожидания и загорается красный индикатор.
Предупреждение: Выключатель электропитания Power On/Off не отсоедиK
няет полностью плазменный дисплей от электросети.
Электропитание
Вкл./Выкл.
Сетевой
разъем
Эксплуатация
R6/AA
