Shelterlogic 3x3x2,4м [5/10] Впереди
![Shelterlogic 3x3x2,4м [5/10] Впереди](/views2/1307772/page5/bg5.png)
05_70648_0Aстраница 5

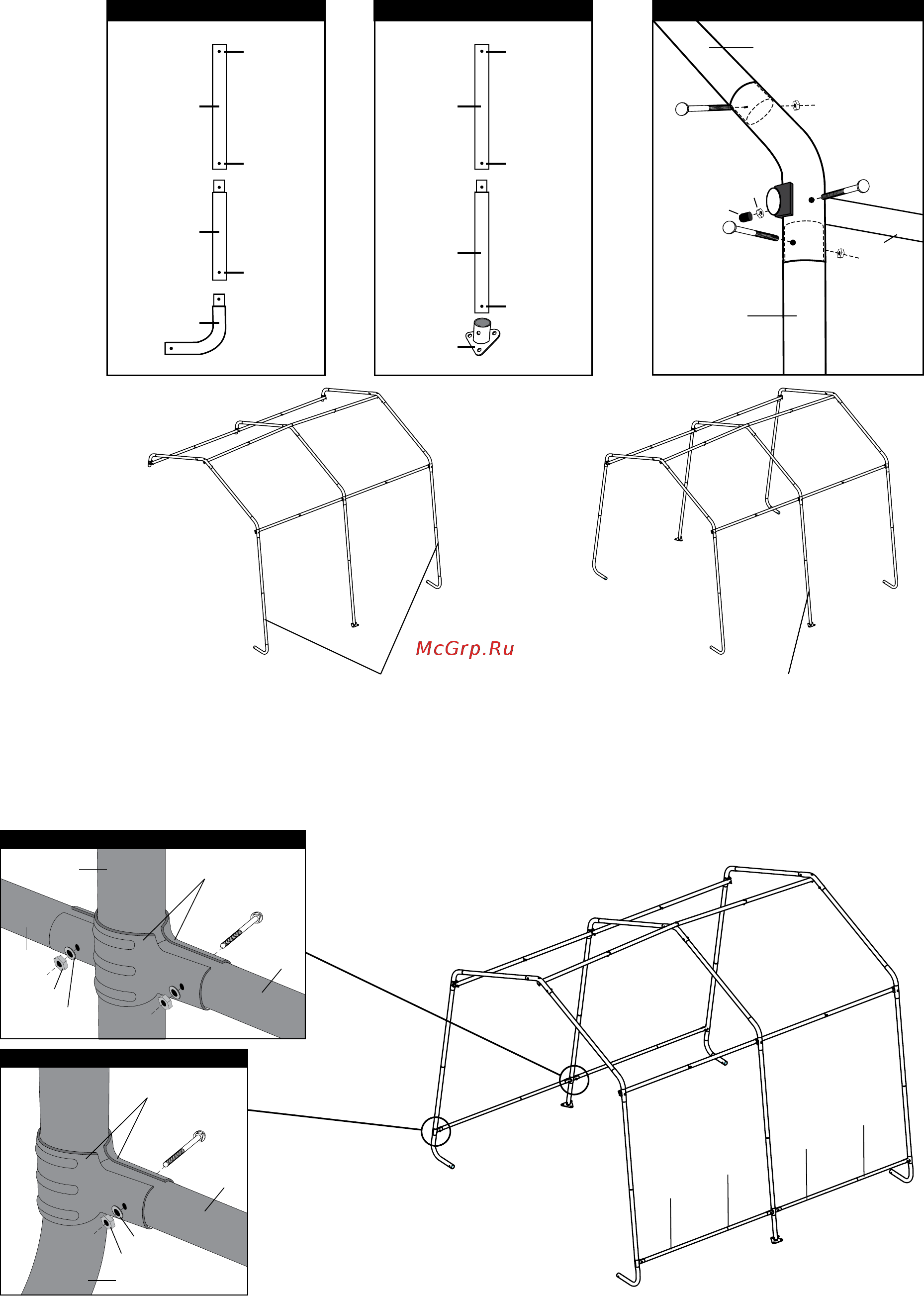

3. сБОРКа ОпОРнЫХ сТОеК и иХ пРисОединение К РаМе КРЫШи
Использовать болты как показано на рисунках.
4. сБОРКа РееК ТенТа
A. Соберите угловые и срединные опорные стойки.
B. Присоедините опорные стойки с помощью болтов к одной стороне рамы крыши, в то время как другая сторона рамы крыши
находится на земле.
C. Присоедините остальные опорные стойки с помощью болтов к противоположной стороне рамы крыши.
A. Поместите рейку тента (800163, 13345) на каждую из опорных стоек и закрепите ее на каждой опорной стойке при помощи зажимов
тента, как показано ниже.
B. Задвиньте рейки тента так, чтобы они находились примерно на расстоянии 20 см от земли и затяните боты на зажимах без
перетяжки вручную!!!
800163
800163
13345
13345
Угловые опорные стойки Срединные опорные стойки
802633
802634
Использовать
болт
10115
Использовать
болт
03032
Использовать
болт
10115
802637
Угловые опорные стойки
Использовать
болт
10115
Использовать
болт
03032
Использовать
болт
10115
12270
802633
802635
Срединные опорные стойки
ВпеРеди
сЗади
Срединные поперечные зажимы реек
10115
800163
13345
13201
802635
01010
01011
Концевые поперечные зажимы реек
10115
800163
13202
802637
01011
01010
Присоедините опорные стойки к раме крыши
01010
01010
01010
03032
03032
802497
802632
800598
802633
(Опорная
стойка в сборе)
10150
