Shelterlogic 1,8x2,4x2м [5/10] Сборка опорных стоек и их присоединение к раме крыши
![Shelterlogic 1,8x2,4x2м [5/10] Сборка опорных стоек и их присоединение к раме крыши](/views2/1307773/page5/bg5.png)
05_70647_0Aстраница 5
Опорная
стойка в
сборе
07000
03032
B

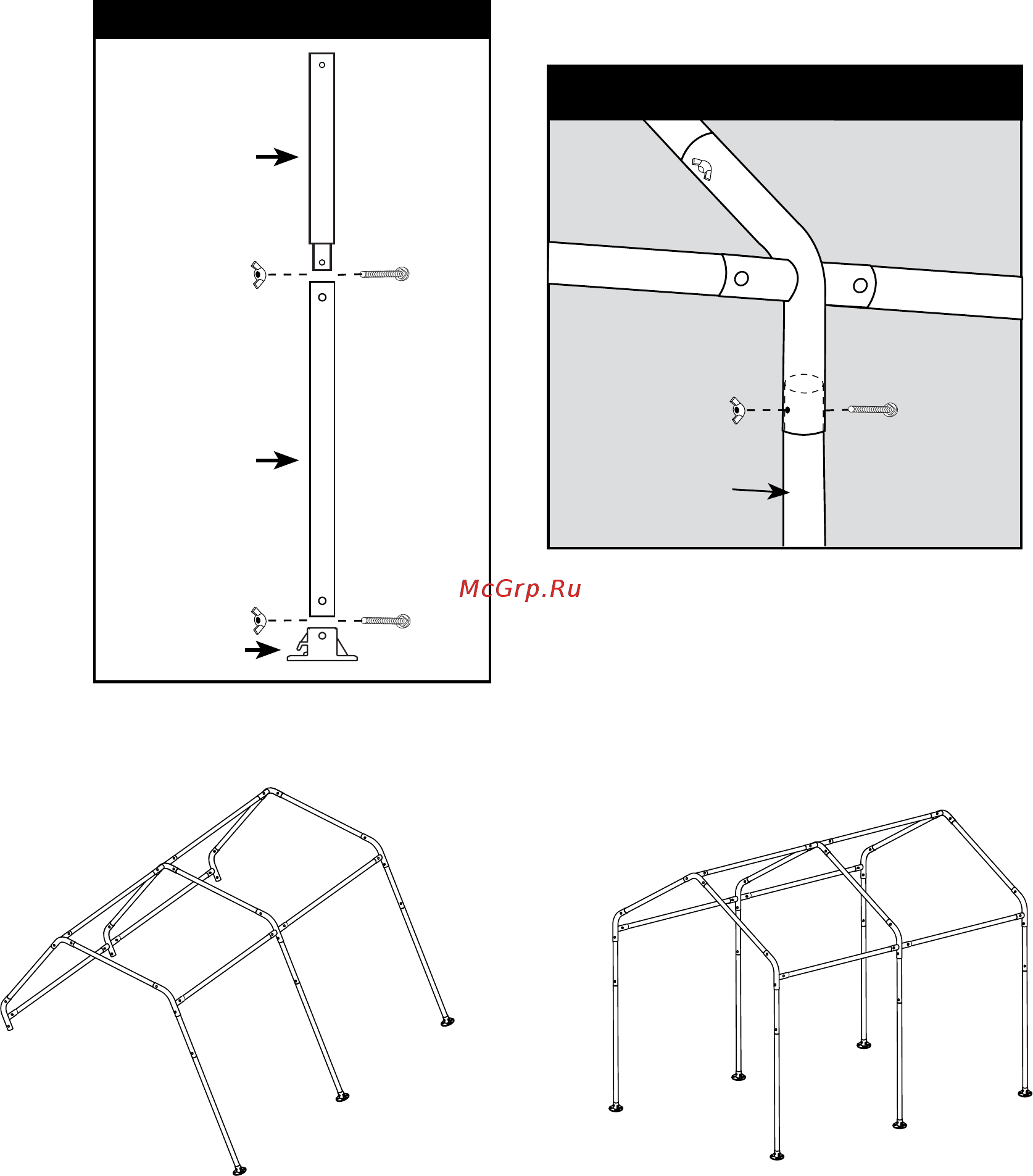

3. СБОРКа ОпОРНЫХ СТОЕК И ИХ пРИСОЕДИНЕНИЕ К РаМЕ КРЫШИ
Используйте болты как показано на рисунках.
A. Соберите каждую из 6 опорных стоек.
B. Присоедините опорные стойки с помощью 1-7/8 дюймовых болтов (№ 03032) к одной стороне рамы
крыши, в то время как другая сторона рамы крыши находится на земле.
C. Присоедините остальные опорные стойки с помощью болтов к противоположной стороне рамы крыши.
B
C
Сборка опорной стойки
Присоедините опорные стойки к раме крыши
802916
802862
802864
07000
07000
10115
03032
A
