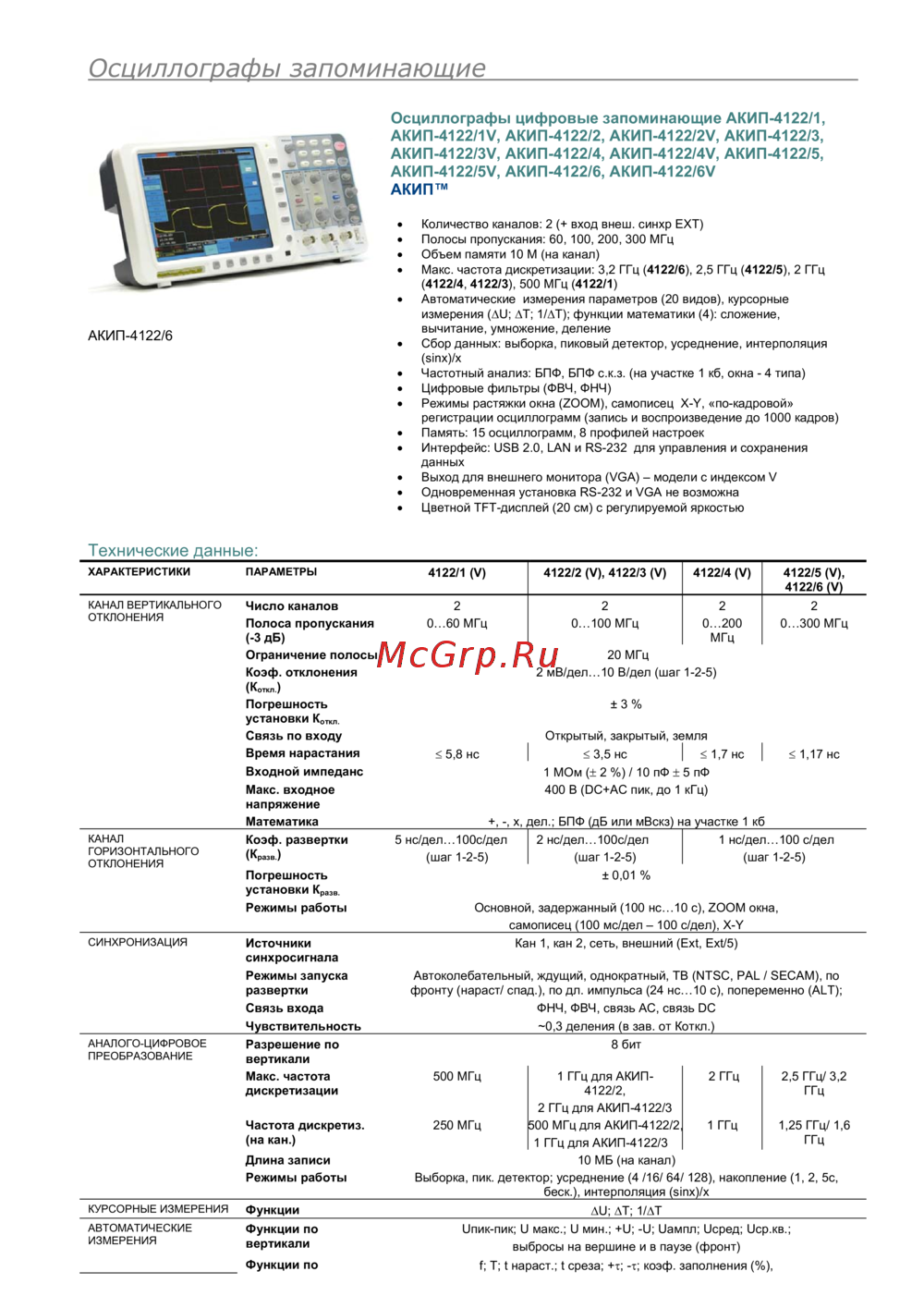

55
Звук
Вкл
Выкл
Включение \ выключение звукового сопровождения
нажатия кнопок
Частота
Вкл
Выкл
Включение \ выключение отображения измерения
частоты в канале синхронизации
Язык
Выбор языка пользовательского интерфейса.
Самокалибро
вка
Самотестирование аппаратной части осциллографа.
Нажать кнопку «Самокалибровка». Отсоединить все
подключения от входов осциллографа и нажать кнопку
«SINGLE» для запуска тестирования. После окончания
тестирования для возвращения в главное меню
осциллографа нажать кнопку «SINGLE» еще раз.
Самотестиров
ание
Самотестирование клавиатуры осциллографа, ЖКИ и
органов индикации. Нажать кнопку «Самотестирование»,
появится подменю:
-Тест экрана (Screen Test). Тестирование ЖКИ. После
нажатия на кнопку «Тест экрана» последовательное
нажатии на кнопку «SINGLE» приводит к проверке смены
цвета ЖКИ с последовательности красный-зеленый-
синий. Нажатие на кнопку «RUN/STOP» приводит к
выходу из тестирования.
-Тест клавиатуры (Keyboard Test). Тестирование
клавиатуры. После нажатия на кнопку «Тест клав.» на
экране появляется схема расположения кнопок. При
вращении или нажатии на соответствующие кнопки они
окрашиваются в зеленый цвет. Неисправные кнопки не
изменяют цвета. Трехкратное нажатие на кнопку
«RUN/STOP» приводит к выходу из тестирования.
- Тест подсветки (LED Test). После нажатия на кнопку
«Тест свд.» на экране появляется схема расположения
кнопок. Последовательное нажатие на кнопку «SINGLE»
приводит к очередному свечению кнопок на клавиатуре и
зеркальному отображению на ЖКИ. При неисправной
подсветке кнопок, на ЖКИ отображается зеленый цвет, а
кнопка не подсвечивается. Нажатие на кнопку
«RUN/STOP» приводит к выходу из тестирования.
ЗаднийUSB
ПК
Принтер
Выбор режима разъема USB расположенного на тыльной
панели. При выборе «ПК» к разъему подключается ПК.
При выборе «Принтер» к разъему подключается USB
принтер для печати экранных копий. Так же при выборе
«Printer» активизируется подменю настроек принтера
«Настройка принтера».
Обновл
ПО
Обновление ПО осциллографа
Доп/Контр
Использование функции допускового контроля
Запись
Использование функции регистратора осциллограмм или
так называемого «Цифрового магнитофона»
Установки
порта
300
2400
4800
9600
19200
38400
Настройки интерфейса RS-232 для подключения к ПК.
После нажатия на кнопку «Установки порта» на экране
появляется список возможных скоростей передачи 300,
2400, 4800, 9600, 19200 и 38400 бод. Необходимо
выбрать оду из скоростей передачи. Нажать на кнопку
«Назад» для возврата в главное меню утилит.
