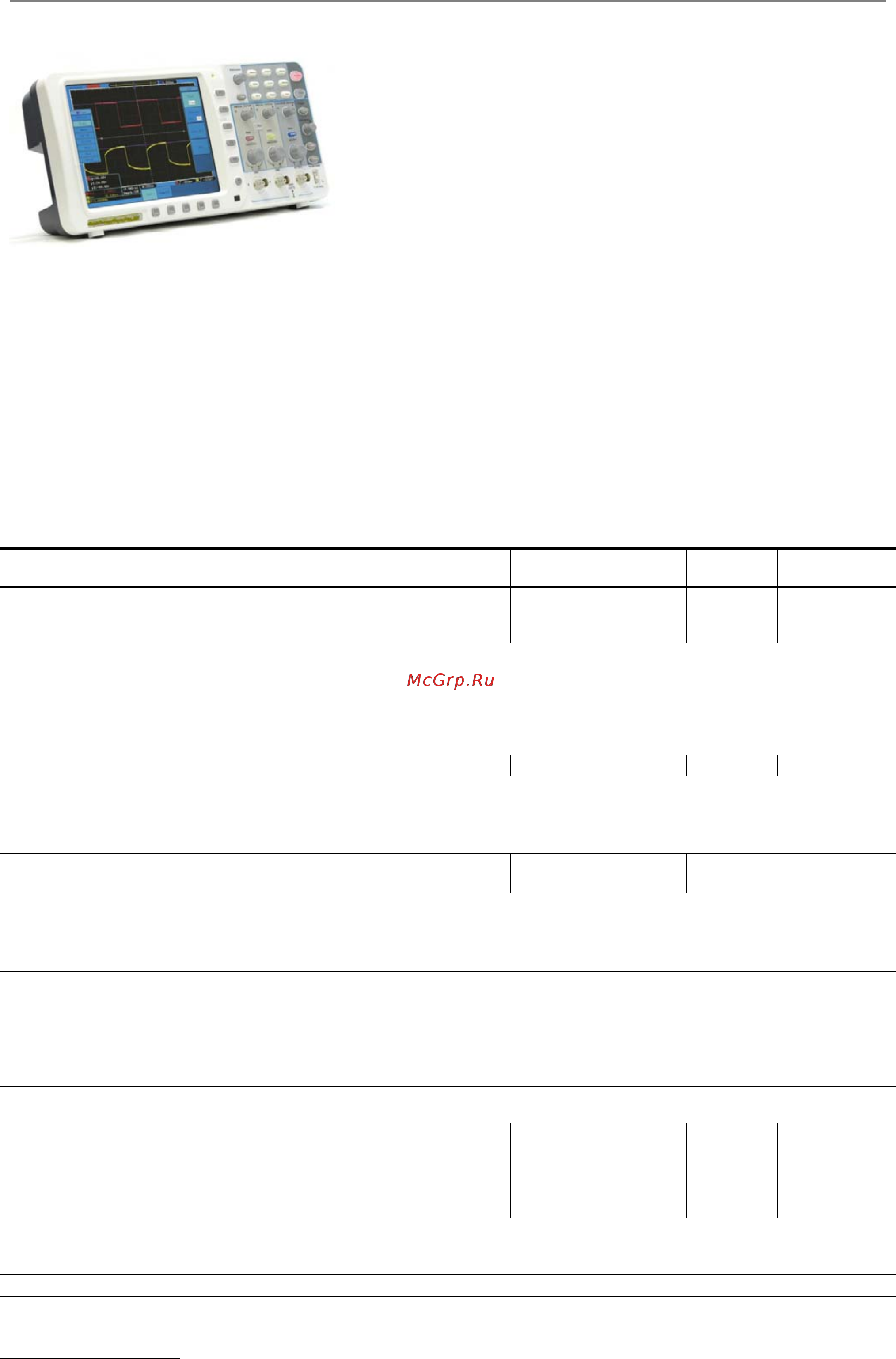

Осциллографы запоминающие _______________________
АКИП-4122/6
Осциллографы цифровые запоминающие АКИП-4122/1,
АКИП-4122/1V, АКИП-4122/2, АКИП-4122/2V, АКИП-4122/3,
АКИП-4122/3V, АКИП-4122/4, АКИП-4122/4V, АКИП-4122/5,
АКИП-4122/5V, АКИП-4122/6, АКИП-4122/6V
АКИП™
Количество каналов: 2 (+ вход внеш. синхр EXT)
Полосы пропускания: 60, 100, 200, 300 МГц
Объем памяти 10 М (на канал)
Макс. частота дискретизации: 3,2 ГГц (4122/6), 2,5 ГГц (4122/5), 2 ГГц
(4122/4, 4122/3), 500 МГц (4122/1)
Автоматические измерения параметров (20 видов), курсорные
измерения (U; T; 1/T); функции математики (4): сложение,
вычитание, умножение, деление
Сбор данных: выборка, пиковый
детектор, усреднение, интерполяция
(sinx)/x
Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна - 4 типа)
Цифровые фильтры (ФВЧ, ФНЧ)
Режимы растяжки окна (ZOOM), самописец X-Y, «по-кадровой»
регистрации осциллограмм (запись и воспроизведение до 1000 кадров)
Память: 15 осциллограмм, 8 профилей настроек
Интерфейс: USB 2.0, LAN и RS-232 для управления и сохранения
данных
Выход
для внешнего монитора (VGA) – модели с индексом V
Одновременная установка RS-232 и VGA не возможна
Цветной TFT-дисплей (20 см) с регулируемой яркостью
Технические данные:
ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ
4122/1 (V) 4122/2 (V), 4122/3 (V) 4122/4 (V) 4122/5 (V),
4122/6 (V)
КАНАЛ ВЕРТИКАЛЬНОГО
ОТКЛОНЕНИЯ
Число каналов 2 2 2 2
Полоса пропускания
(-3 дБ)
0…60 МГц 0…100 МГц 0…200
МГц
0…300 МГц
Ограничение полосы 20 МГц
Коэф. отклонения
(К
откл.
)
2 мВ/дел…10 В/дел (шаг 1-2-5)
Погрешность
установки К
откл.
± 3 %
Связь по входу Открытый, закрытый, земля
Время нарастания
5,8 нс 3,5 нс 1,7 нс 1,17 нс
Входной импеданс
1 МОм ( 2 %) / 10 пФ 5 пФ
Макс. входное
напряжение
400 В (DC+AС пик, до 1 кГц)
Математика +, -, х, дел.; БПФ (дБ или мВскз) на участке 1 кб
КАНАЛ
ГОРИЗОНТАЛЬНОГО
ОТКЛОНЕНИЯ
Коэф. развертки
(К
разв.
)
5 нс/дел…100с/дел
(шаг 1-2-5)
2 нс/дел…100с/дел
(шаг 1-2-5)
1 нс/дел…100 с/дел
(шаг 1-2-5)
Погрешность
установки К
р
азв.
± 0,01 %
Режимы работы Основной, задержанный (100 нс…10 с), ZOOM окна,
самописец (100 мс/дел – 100 с/дел), X-Y
СИНХРОНИЗАЦИЯ
Источники
синхросигнала
Кан 1, кан 2, сеть, внешний (Ext, Ext/5)
Режимы запуска
развертки
Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), по
фронту (нараст/ спад.), по дл. импульса (24 нс…10 с), попеременно (ALT);
Связь входа ФНЧ, ФВЧ, связь АС, связь DC
Чувствительность ~0,3 деления (в зав. от Коткл.)
АНАЛОГО-ЦИФРОВОЕ
ПРЕОБРАЗОВАНИЕ
Разрешение по
вертикали
8 бит
Макс. частота
дискретизации
500 МГц 1 ГГц для АКИП-
4122/2,
2 ГГц для АКИП-4122/3
2 ГГц 2,5 ГГц/ 3,2
ГГц
Частота дискретиз.
(на кан.)
250 МГц 500 МГц для АКИП-4122/2
,
1 ГГц для АКИП-4122/3
1 ГГц 1,25 ГГц/ 1,6
ГГц
Длина записи 10 МБ (на канал)
Режимы работы Выборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с,
беск.), интерполяция (sinx)/x
КУРСОРНЫЕ ИЗМЕРЕНИЯ
Функции
U; T; 1/T
АВТОМАТИЧЕСКИЕ
ИЗМЕРЕНИЯ
Функции по
вертикали
Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.;
выбросы на вершине и в паузе (фронт)
Функции по
f; T; t нараст.; t среза; +; -; коэф. заполнения (%),
