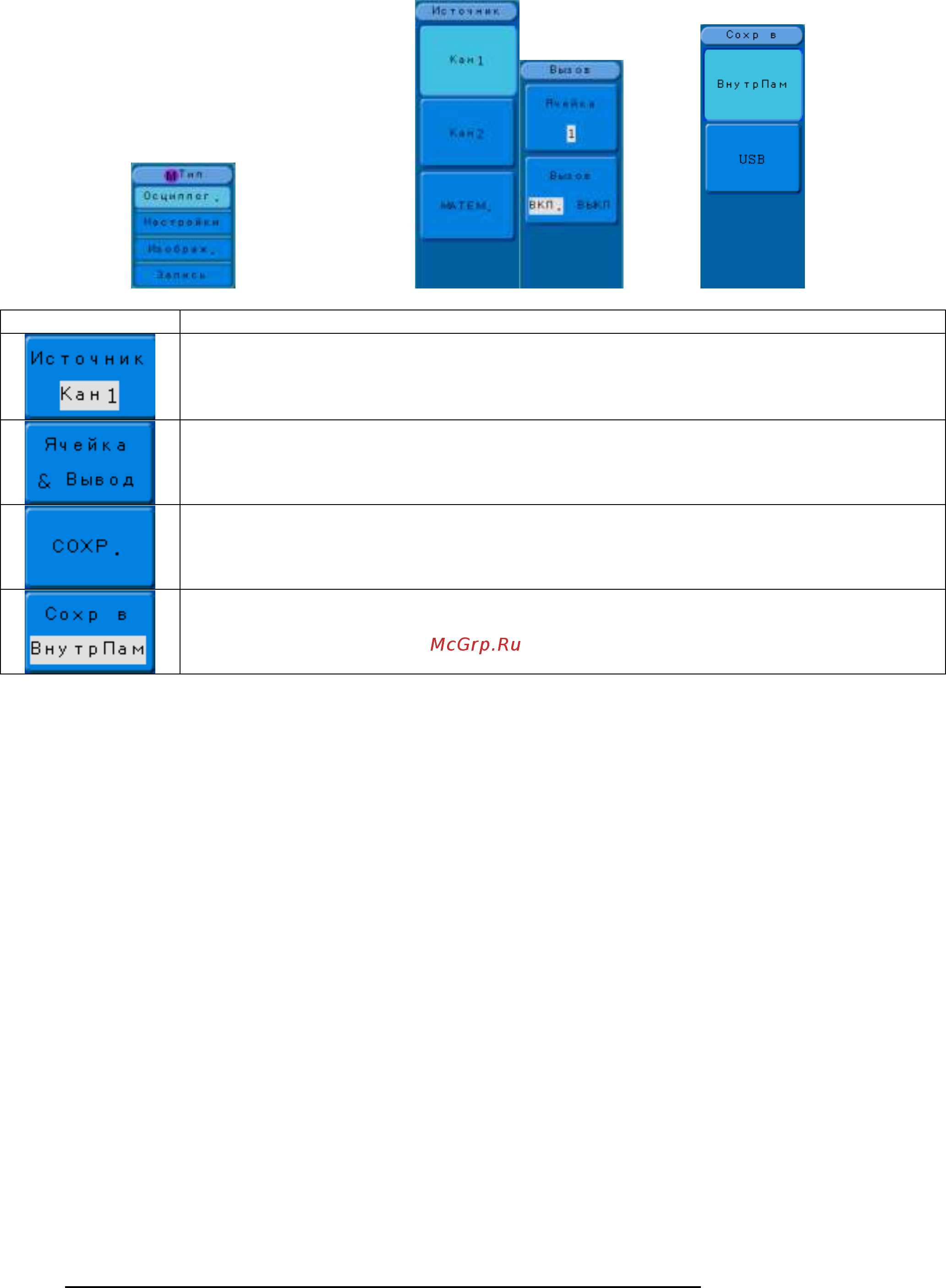

Выбор источника сохранения осциллограммы: канал 1, канал 2 или

математический канал.

Меню выбора ячейки записи и вызова сохраненной ранее осциллограммы

во внутреннюю память.

Для сохранения осциллограмм во внутренней памяти доступно 15 ячеек.

Кнопка сохранения осциллограммы.

Выбор места сохранения осциллограммы: во внутреннюю память или на

внешний USB диск.

8.1.30.1 Сохранение / вызов осциллограмм во внутреннюю память

Прибор сохраняет до 15-и осциллограмм (форм сигнала) во внутреннюю память, которые

могут отображаться на экране одновременно с текущими входными сигналами. Вызванные из

памяти графики сигналов не регулируются и не могут быть изменены (могут быть использованы

в качестве опорной формы сигнала).

Для сохранения осциллограмм в память прибора необходимо:

1) Нажать H2 для выбора источника сигнала (для выбора доступны только активные

каналы). В открывшемся подменю нажать соответствующую кнопку F1…F3;

2) Нажать H5 для выбора места сохранения осциллограммы. В открывшемся

подменю нажать F1 для выбора внутренней памяти прибора;

3) Нажать H3 для выбора ячейки внутренней памяти. В открывшемся подменю

нажать F1 и с помощью регулятора УСТАНОВКА выбрать ячейку памяти 1…15

для сохранения осциллограммы;

4) Нажать H4 для сохранения осциллограммы.

Для вызова осциллограммы из память прибора необходимо:

1) Нажать H3. В открывшемся подменю нажать F1 и помощью регулятора

УСТАНОВКА выбрать ячейку памяти в которой была сохранена осциллограмма.

Нажать F2 до выбора ВКЛ. для вызова осциллограммы. Осциллограмма будет

отображена на экране голубым цветом.

2) Для удаления осциллограммы нажать H3. В открывшемся подменю нажать F1 и

помощью регулятора УСТАНОВКА выбрать ячейку памяти в которой была

сохранена осциллограмма. Нажать F2 до выбора ВЫКЛ. для удаления

осциллограммы с экрана.

8.1.30.2 Сохранение / вызов осциллограмм на внешний USB диск

Максимальный объем поддерживаемых USB дисков – 8 ГБ.

Для сохранения осциллограмм на внешний диск необходимо:

1) Нажать H2 для выбора источника сигнала (для выбора доступны только активные

каналы). В открывшемся подменю нажать соответствующую кнопку F1…F3;

2) Нажать H5 для выбора места сохранения осциллограммы. В открывшемся

подменю нажать F2 для выбора USB;
