9.2. Формирование напряжение постоянного тока и статических характеристик термопар (ТС )

1. Подключите исследуемое устройство к выходным (OUTPUT) гнездам прибора СОМ и Hi в соответствии с рис. 9.

2. Установите поворотный переключатель режимов в положение

ТС

mV (или

V) и нажмите синюю кнопку для выбора

режима формирования: напряжения постоянного тока (мВ) или статических характеристик термопар, что отображается на

индикаторе символами единицы измерения «mV» или «°С» и в последнем случае типом термопары «R» (напряжения

постоянного тока (В) или частоты, что отображается на индикаторе символами единицы измерения «V» или «Hz»).

3. Для выбора типа термопары: K, E, J, T, B, N, R, S нажмите кнопку RENGE .

Автоматическая компенсация температуры холодного спая термопары производится непосредственно во время

измерения. Пользователь имеет возможность отключить эту функцию в опциях включения питания прибора (см. п. 9.7).

Включение функции компенсации температуры холодного спая термопары отображается на дисплее символом RJ-ON .

При включении функции компенсации температуры холодного спая из термоЭДС термопары вычитается термоЭДС,

соответствующая комнатной температуре, которая измеряется встроенным термодатчиком прибора.

4. Нажмите клавишу ◄ и ► чтобы выбрать цифровой разряд для задания/изменения величины выходного параметра.

5. Нажмите клавишу ▲ и ▼ чтобы увеличить или уменьшить значение выбранного цифрового разряда. Удержание

нажатой клавиши более 1 с приводит к автоматическому изменению величины.

6. Нажмите клавишу HOLD чтобы включить/выключить формирование выбранного выходного сигнала. На дисплее

отображается текущее состояние выхода : ON (ВКЛ) или OFF (ВЫКЛ).

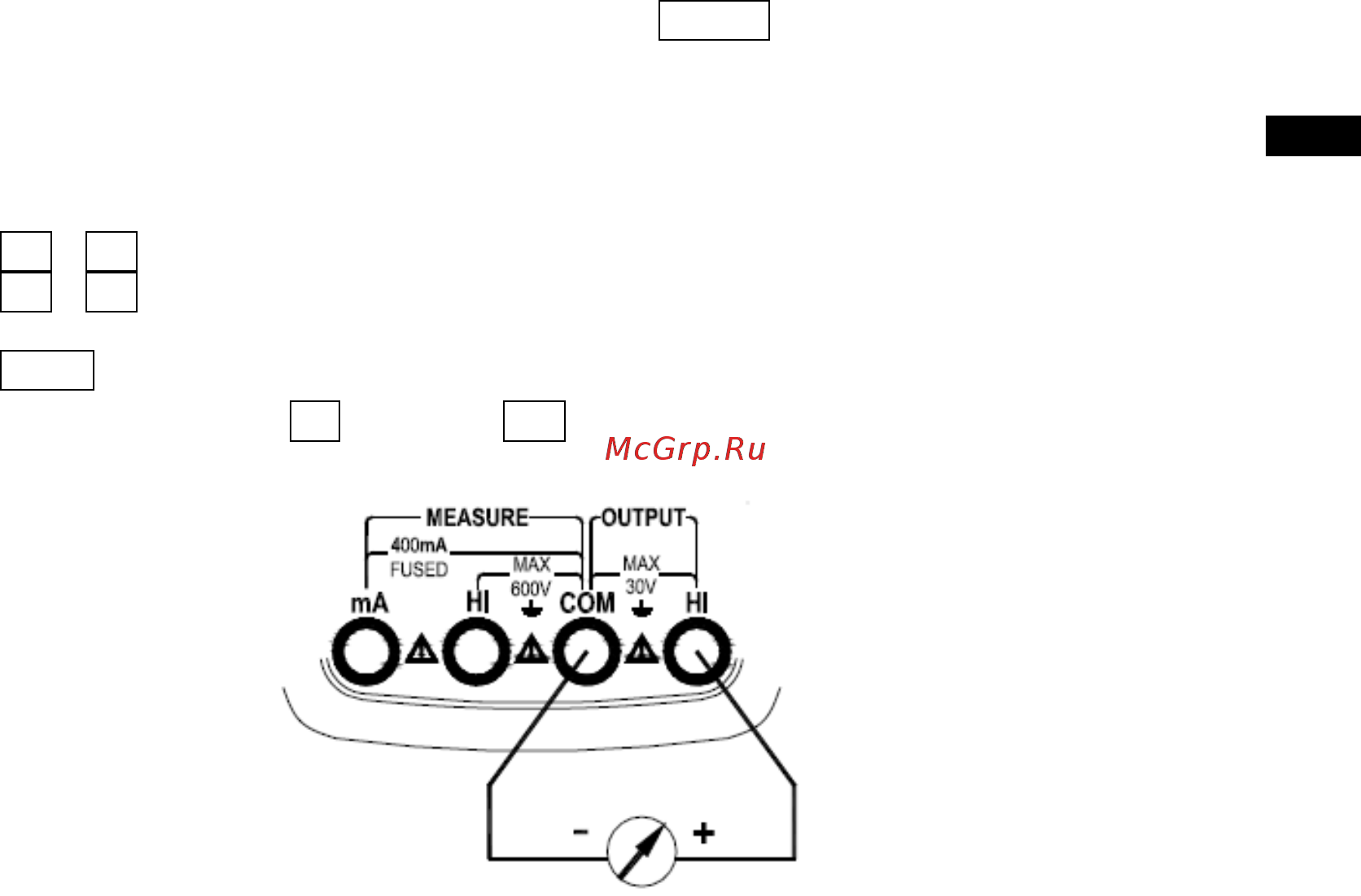

Рисунок 9. Формирование напряжение постоянного тока и статических характеристик термопар
