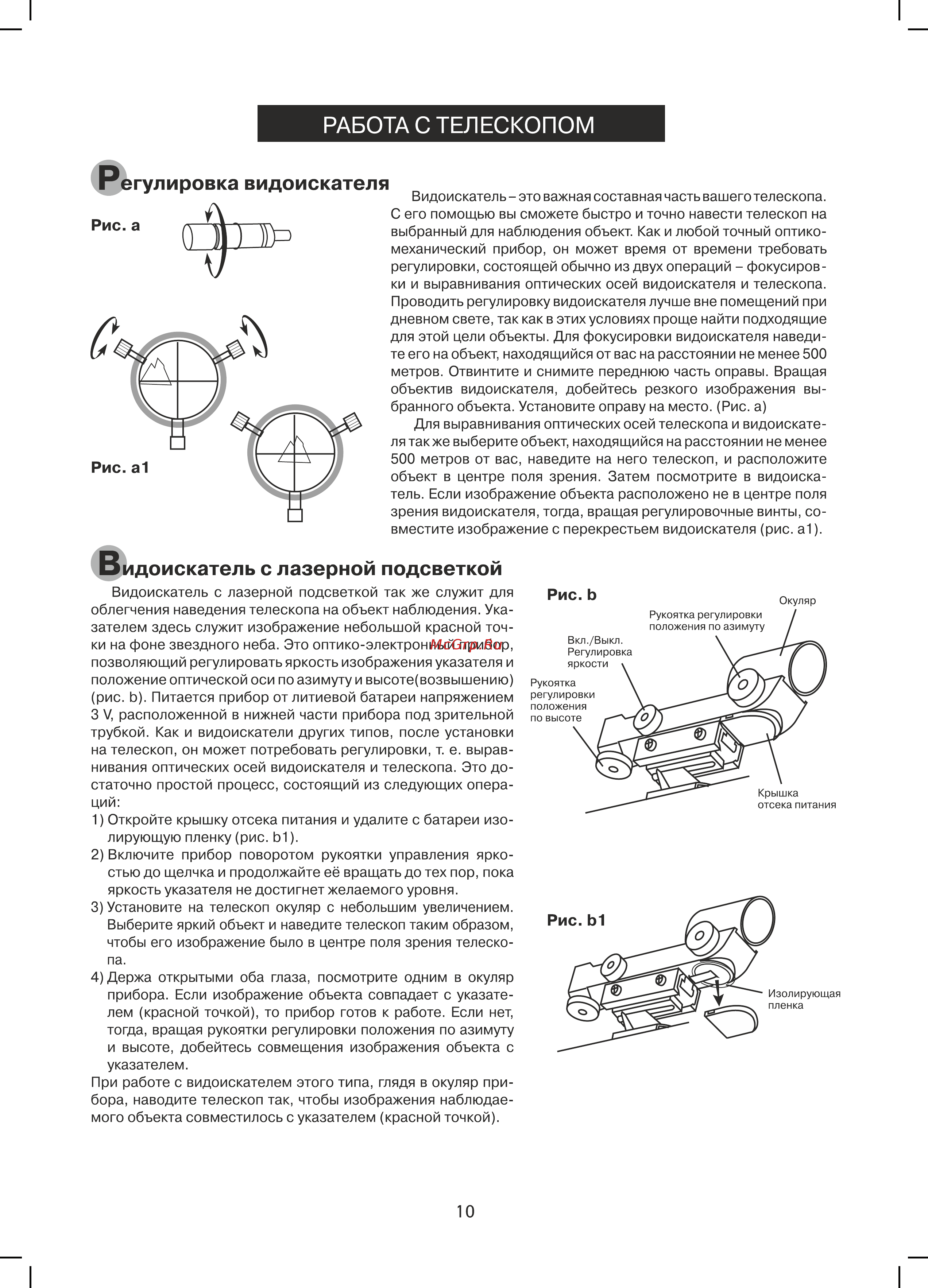

РАБОТА С ТЕЛЕСКОПОМ гулировка видоискателя Рис а Видоискатель это важная составная часть вашего телескопа С его помощью вы сможете быстро и точно навести телескоп на выбранный для наблюдения объект Как и любой точный оптико механический прибор он может время от времени требовать регулировки состоящей обычно из двух операций фокусиров ки и выравнивания оптических осей видоискателя и телескопа Проводить регулировку видоискателя лучше вне помещений при дневном свете так как в этих условиях проще найти подходящие для этой цели объекты Для фокусировки видоискателя наведи те его на объект находящийся от вас на расстоянии не менее 500 метров Отвинтите и снимите переднюю часть оправы Вращая объектив видоискателя добейтесь резкого изображения вы бранного объекта Установите оправу на место Рис а Для выравнивания оптических осей телескопа и видоискате ля так же выберите объект находящийся на расстоянии не менее 500 метров от вас наведите на него телескоп и расположите объект в центре поля зрения Затем посмотрите в видоиска тель Если изображение объекта расположено не в центре поля зрения видоискателя тогда вращая регулировочные винты со вместите изображение с перекрестьем видоискателя рис а1 Видоискатель с лазерной подсветкой Видоискатель с лазерной подсветкой так же служит для облегчения наведения телескопа на объект наблюдения Ука зателем здесь служит изображение небольшой красной точ ки на фоне звездного неба Это оптико электронный прибор позволяющий регулировать яркость изображения указателя и положение оптической оси по азимуту и высоте возвышению рис Ь Питается прибор от литиевой батареи напряжением 3 V расположенной в нижней части прибора под зрительной трубкой Как и видоискатели других типов после установки на телескоп он может потребовать регулировки т е вырав нивания оптических осей видоискателя и телескопа Это до статочно простой процесс состоящий из следующих опера ций 1 Откройте крышку отсека питания и удалите с батареи изо лирующую пленку рис Ь1 2 Включите прибор поворотом рукоятки управления ярко стью до щелчка и продолжайте её вращать до тех пор пока яркость указателя не достигнет желаемого уровня 3 Установите на телескоп окуляр с небольшим увеличением Выберите яркий объект и наведите телескоп таким образом чтобы его изображение было в центре поля зрения телеско па 4 Держа открытыми оба глаза посмотрите одним в окуляр прибора Если изображение объекта совпадает с указате лем красной точкой то прибор готов к работе Если нет тогда вращая рукоятки регулировки положения по азимуту и высоте добейтесь совмещения изображения объекта с указателем При работе с видоискателем этого типа глядя в окуляр при бора наводите телескоп так чтобы изображения наблюдае мого объекта совместилось с указателем красной точкой 10 Рис b Окуляр Рукоятка регулировки положения по азимуту Вкл Выкл Регулировка яркости Рукоятка регулировки положения по высоте Крышка отсека питания
