Меню Экран
Регулировка и выбор настроек с помощью меню
*5: В зависимости от входного сигнала
изображение может
проецироваться, как показано ниже.
В этом случае выберите форматное
соотношение “Увеличение”.
VPL-SX236/SX235/SX226/SX225
*1: Если выбрано форматное
соотношение “Нормальный”,
изображение будет проецироваться с
разрешением, соответствующим
разрешению входного сигнала, без
изменения форматного соотношения
исходного изображения.
*2: Если выбрано форматное
соотношение “4:3”, изображение
будет проецироваться по размеру
проецируемого изображения
независимо от форматного
соотношения изображения.
*3: В зависимости от входного сигнала
изображение может
проецироваться, как показано ниже.
В этом случае выберите форматное
соотношение “16:9”.
*4: В зависимости от входного сигнала
изображение может
проецироваться, как показано ниже.
В этом случае выберите форматное
соотношение “Увеличение”.

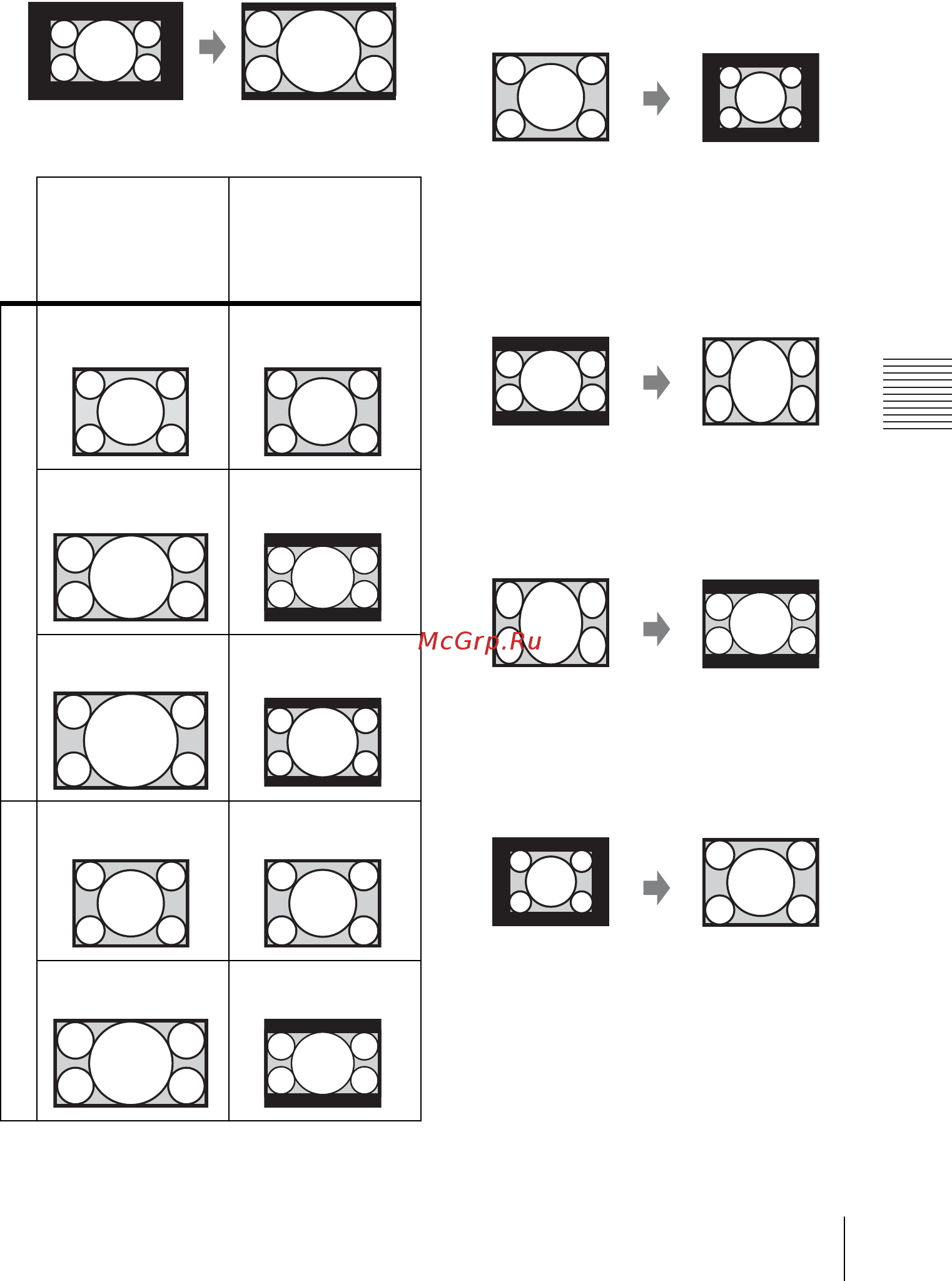

Входной сигнал Рекомендуемое
значение
настройки и
проецируемого
изображения
Компьютерный сигнал
4:3
Полный 1
*1
16:9
Полный 1
*1 *2
16:10 Полный 1
*1 *2
Видеосигнал
4:3 4:3
*3
16:9 16:9
*4
