6
Расположение и назначение элементов управления
Пульт дистанционного управления
Клавиши на панели управления
a Включение питания и
перевод устройства в режим
ожидания
Клавиша ?/1 (On/Standby)
b Выбор входного сигнала
(стр. 15)
Клавиша INPUT
c Использование меню (стр. 20)
Клавиша MENU
Клавиша RESET
Клавиши ENTER /V/v/B/b
(стрелки)
Клавиша RETURN
d Изменение параметров
изображения (стр. 16)
Клавиша ASPECT (стр. 24)
Клавиша KEYSTONE (стр. 18)
Клавиша PATTERN (стр. 18)
Клавиша APA (автоматическое
выравнивание по пикселям)
*
(стр. 18)
*
Используйте эту клавишу при
поступлении входящего
компьютерного сигнала через
входной разъем RGB (INPUT A
или INPUT B).
e Использование различных
функций во время
проецирования
Клавиша D ZOOM (цифровое
увеличение) +/–
*1
Увеличение области изображения
во время проецирования.
1 Нажмите клавишу D ZOOM +,
чтобы отобразить значок
цифрового увеличения на
проецируемом изображении.
2 Нажимайте клавиши V/v/B/b,
чтобы переместить значок
цифрового увеличения в область
изображения, которую
требуется увеличить.
3 Повторно нажимайте клавишу D
ZOOM + или D ZOOM –, чтобы
изменить коэффициент
увеличения. Изображение
можно увеличить до 4 раз.
Нажмите клавишу RESET для
восстановления исходного
изображения.

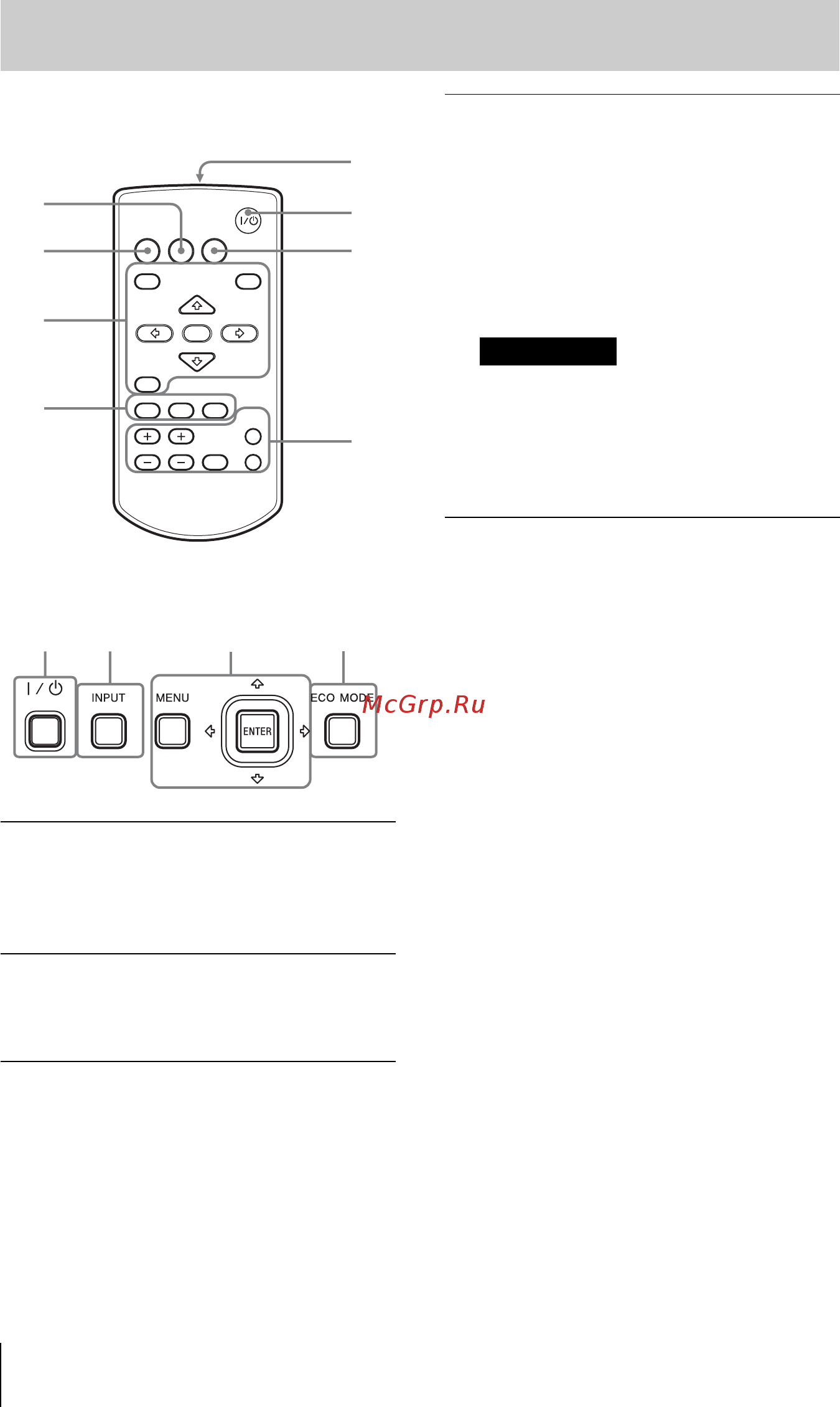

Клавиши на пульте дистанционного управления и панели
управления
2
3
4
5
6
1
4
7
INPUT
MENU
APA ECO MODE
RETURN
ASPECT
D ZOOM
KEYSTONE
ENTER
VOLUME
PATTERN
FREEZE
BLANK
MUTING
RESET
3
6
12
Примечание
