4-2 Используемые кабели
Выбор кабелей:
Выбирая кабель, учитывайте расстояние от установки до нагрузочного устройства и
допустимую нагрузку по току.
Если ток нагрузки превышает допустимый предел для кабеля, то кабель может быть поврежден
в результате перегрева. Кроме того, если кабели недостаточно длинные, входное напряжение
нагрузочного устройства падает, что снижает производительность или вызывает сбои в работе.

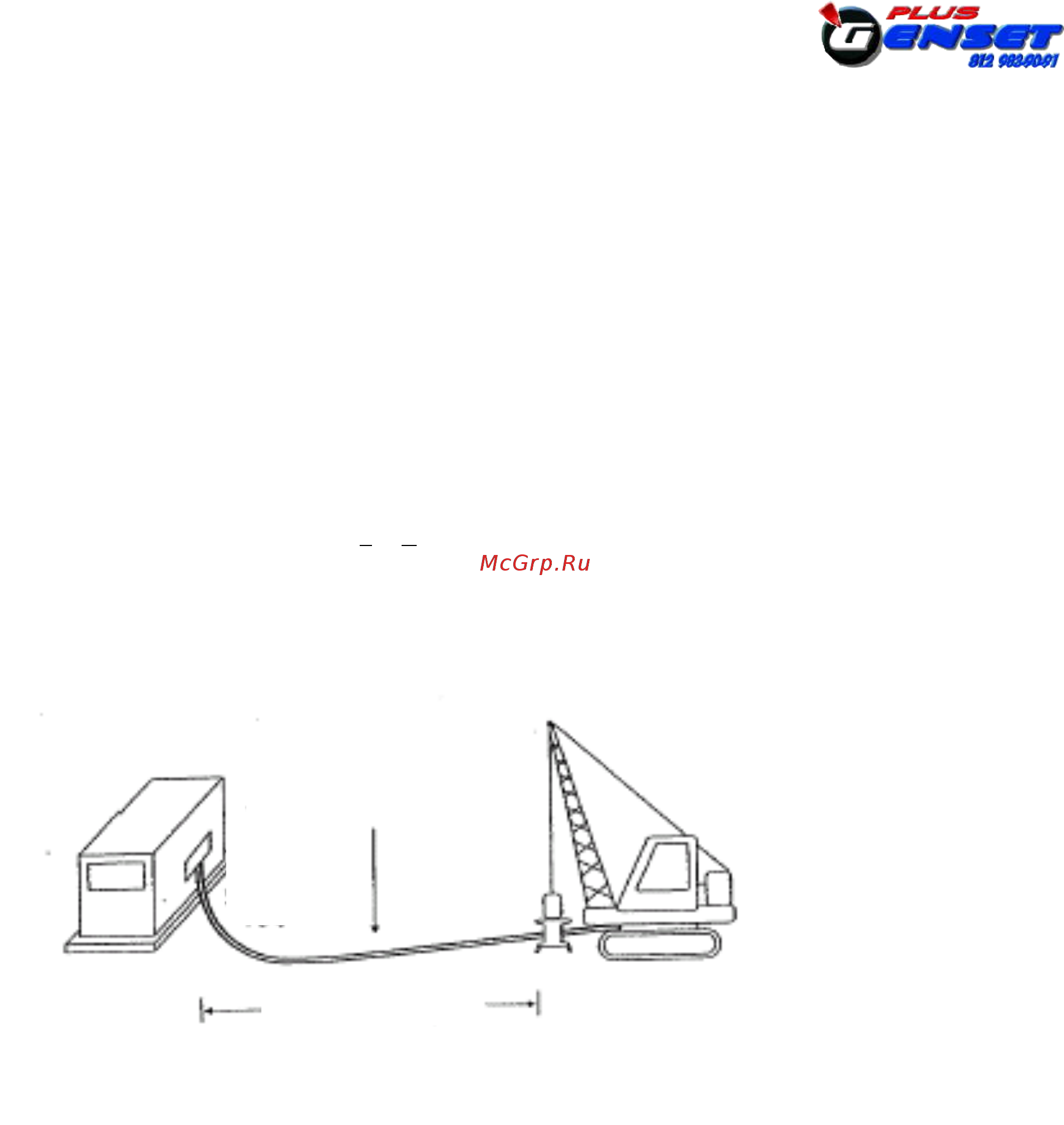

Подберите длину и площадь сечения кабеля так, чтобы падение напряжения “e”, определяемое
по приведенной ниже формуле, не превышало 5% номинального напряжения.
* Ниже приведена формула для вычисления падения напряжения “e” для 3-фазной, 3-жильной
системы с учетом длины и площади сечения кабеля, а также рабочего тока:
1 L
e = 58 x S x I x √ 3
где e: падение напряжения (В) L: длина (м)
S: площадь сечения кабеля (мм
2
) I: ток нагрузки (А)
