4. Подключение нагрузки

4-1 Используемые кабели

Выбор кабеля

При выборе кабеля необходимо выбирать кабели соответствующего размера, учитывая

как предполагаемый ток, так и расстояние между агрегатом и нагрузкой.

Если ток на нагрузке превышает допустимый ток для данного кабеля, то в результате

перегрева кабель может быть поврежден. Также, если диаметр кабеля слишком мал с

учетом его длины, то входное напряжение на нагрузке будет падать, что приводит к

снижению производительности и может привести к отказу в процессе эксплуатации.

Необходимо выбирать длину и диаметр кабеля таким образом, чтобы падение напряжения

“e”, полученное при помощи показанной ниже формулы, не превышало 5% от

номинального напряжения.

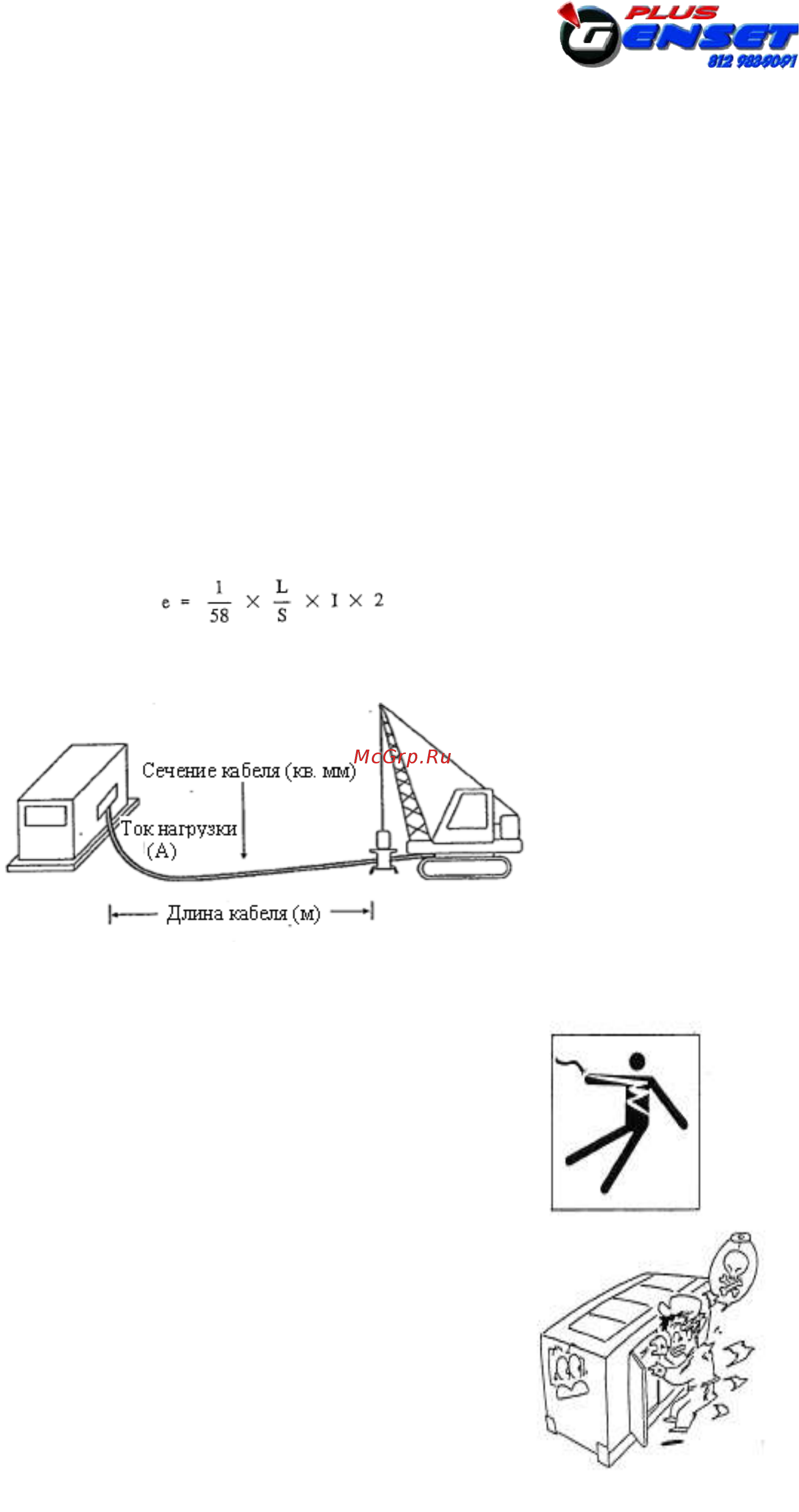

 Для того, чтобы получить падение напряжения “e” для однофазной системы из 2

проводов с учетом длины и размера кабеля, а также рабочего тока, используется

следующая формула:

здесь e: падение напряжение (В) L: длина кабеля (м)

S: сечение кабеля (кв. мм) I: ток нагрузки (А)

4-2 Подключение нагрузки

!ПРЕДУПРЕЖДЕНИЕ

ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ может привести к

смертельному исходу

■ В процессе работы агрегата не прикасайтесь к выходным контактам,

иначе возможен смертельный исход при поражении электрическим током.

 При необходимости проведения работ по монтажу электрических

проводов убедитесь в том, что переключатель цепи установлен в

положение OFF (ВЫКЛЮЧЕНО) и остановите работу агрегата.

 При работе двигателя крышка выходных контактов должна

оставаться закрытой, а перед началом работы крепежные болты

должны быть затянуты.

■ Для предупреждения поражения электрическим током не используйте

поврежденные кабели. Недостаточное затягивание болтов приводит к

выделению тепла в таком соединении и может послужить причиной

пожара.

 При выполнении соединений убедитесь, что соединительные кабели

находятся в нормальном состоянии и прочно соединены с выходными

контактами.
