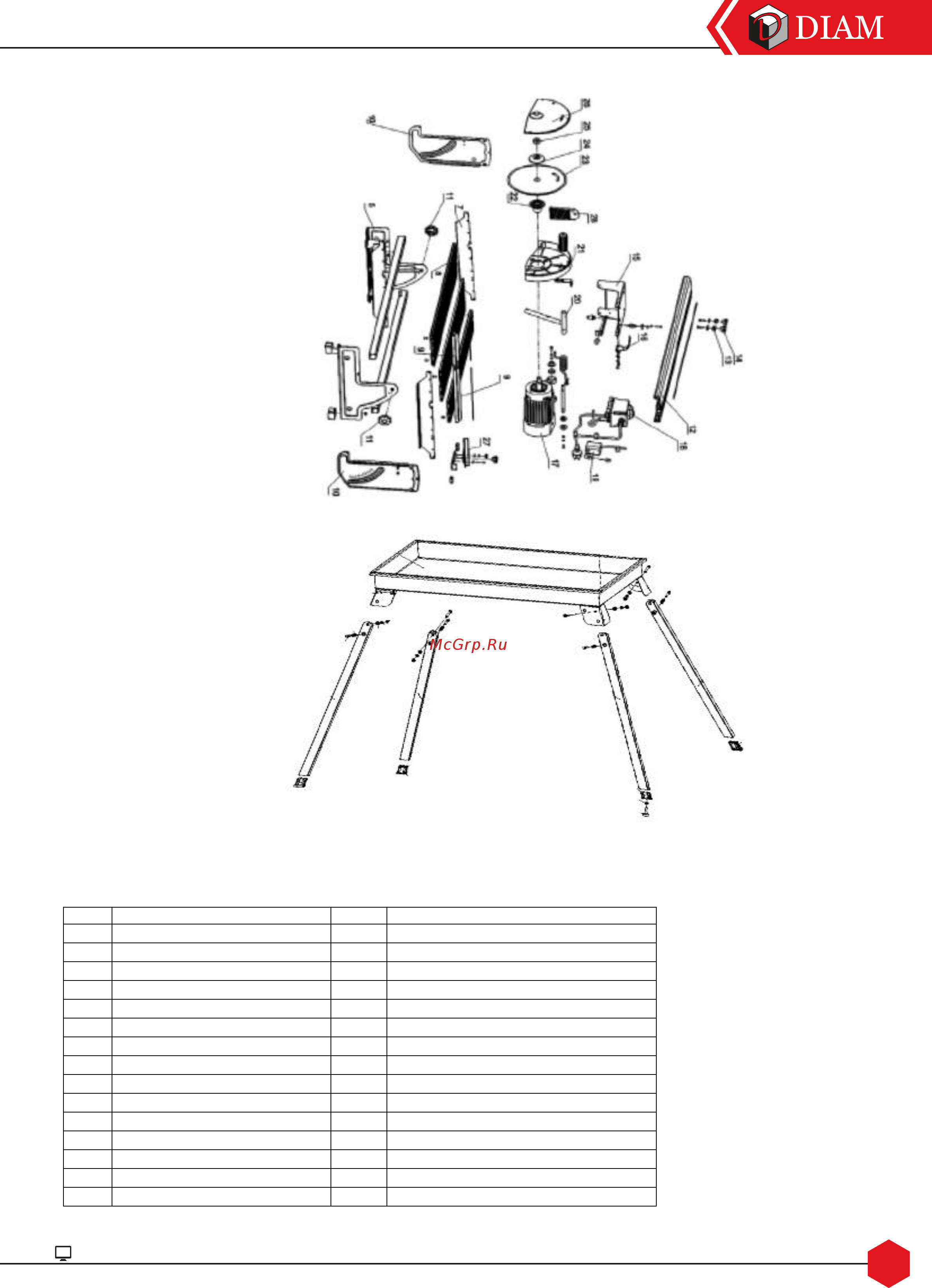

4.2. DIAM SPL – 250/1,5
Рис.4
Номер
Название
Номер
Название
1
Ножки
16
Указатель
2
Распорка для ножек
17
Двигатель
3
Поддон
18
Магнитный пускатель
4
Пробка
19
Помпа
5
Боковые стойки каркаса
20
Ручка плиткореза
6
Поперечные профили каркаса
21
Кожух защитный
7
Планки крепления стола
22
Посадочный фланец
8
Стол
23
Диск
9
Упор
24
Прижимной фланец
10
Кронштейн
25
Гайка
11
Винт фиксации
26
Крышка кожуха
12
Направляющая
27
Регулируемый упор с транспортиром
13
Ограничитель
28
Брызговик
14
Винт крепления ограничителя
29
Крепеж для ножек
15
Платформа двигателя
30
Винты фиксации ножек распорки
