www.diamir.su
11
Хорошо изучите виброплиту
Не используйте виброплиту, если находитесь под влиянием наркотиков,
алкоголя или лекарств, которые могут повлиять на вашу способность пра-
вильно ее пользовать.
Одевайтесь правильно. Носите толстые, длинные брюки, ботинки и перчат-
ки. Не носите широкую одежду, короткие брюки, ювелирные изделия. Длин-
ные волосы должны быть уложены выше уровня плеч. Держите ваши воло-
сы,одежду и перчатки подальше от движущихся частей.Широкая одежда,
ювелирные изделия или длинные волосы могут попасть в движущиеся
части.
Проверьте вашу машину перед запуском. Храните в охраняемом месте и в
исправном виде. Необходимо быть уверенным, что все гайки, болты и т.д.
надежно затянуты.
Никогда не работайте на виброплите, если она нуждается в ремонте или
находится в плохом техническом состоянии. Замените поврежденные,
отсутствующие или неисправные детали прежде чем использовать ее. Убе-
дитесь в отсутствии утечек топлива. Придерживайтесь безопасных условий
труда при работе с виброплитой.
Не используйте виброплиту если переключатель двигателя не переключа-
ется вположение «включить» и «выключить». Виброплита с любым бензи-
новым двигателем, которой нельзя управлять с помощью переключателя
двигателя опасна.
4
5
6
8
7
X 2
A
M8 X 42 X 4
B
X 2
C
X 2
Ø14 X 100 X 1
D
X 1
M10 X 30 X 3
E
поставляется опционно

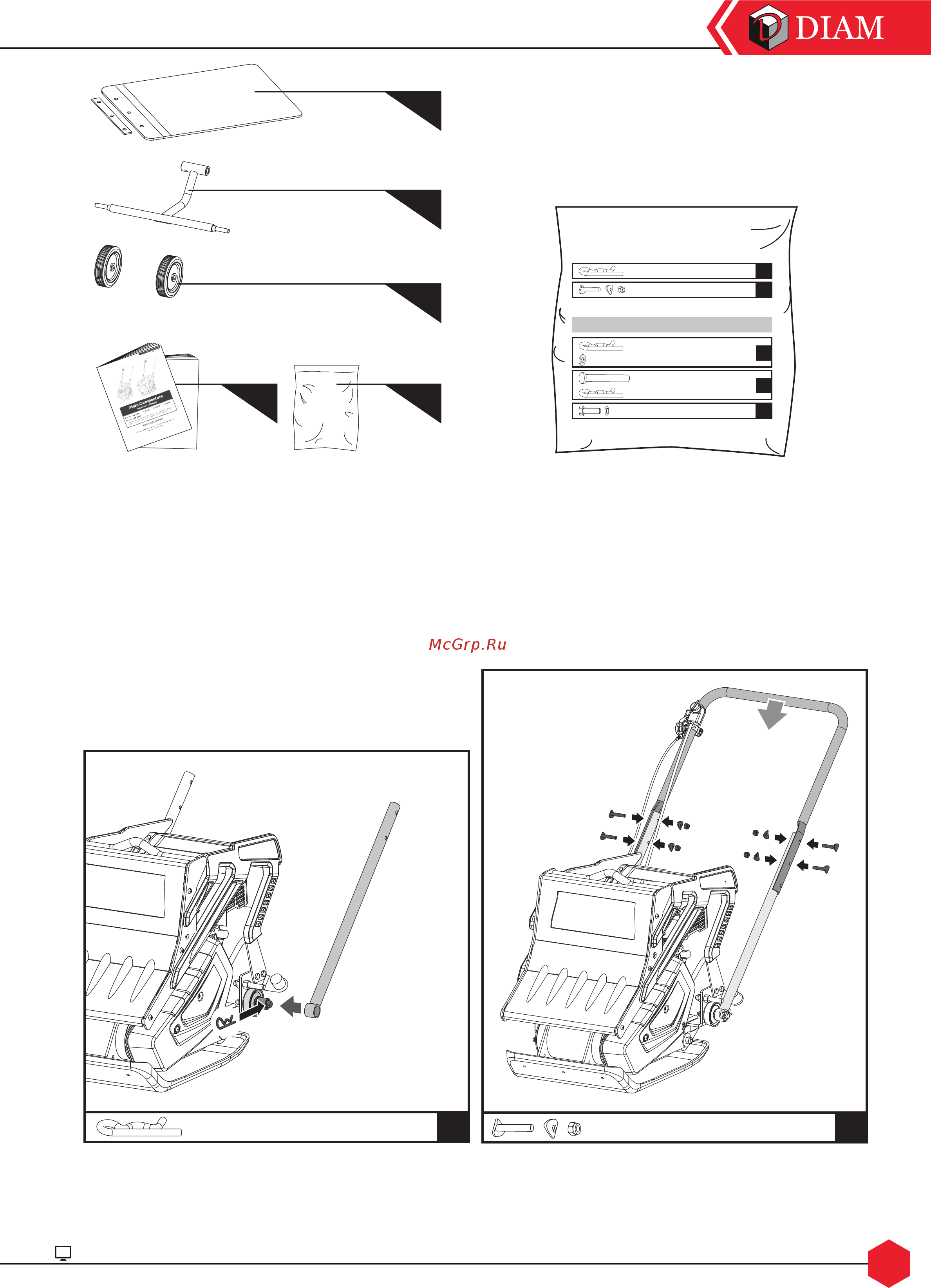

1. Корпус виброплиты с двигателем
2. Верхняя ручка
3. Нижняя ручка
4. Резиновый коврик (поставляется отдельно)
5. Кронштейн для складывающихся колес
(поставляется отдельно)
6. Колеса (поставляется отдельно)
7. Руководство по эксплуатации
8. Сумка для узлов и деталей
6. Сборка
Руководствуясь приведенной ниже инструкцией вы сможете собрать
виброплиту за несколько минут.
Ручка
X 2
A
1. Соберите нижнюю часть ручки,
как показано на рисунке
M8 X 42 X 4
B
2. Соберите верхнюю часть ручки как
показано на рисунке
