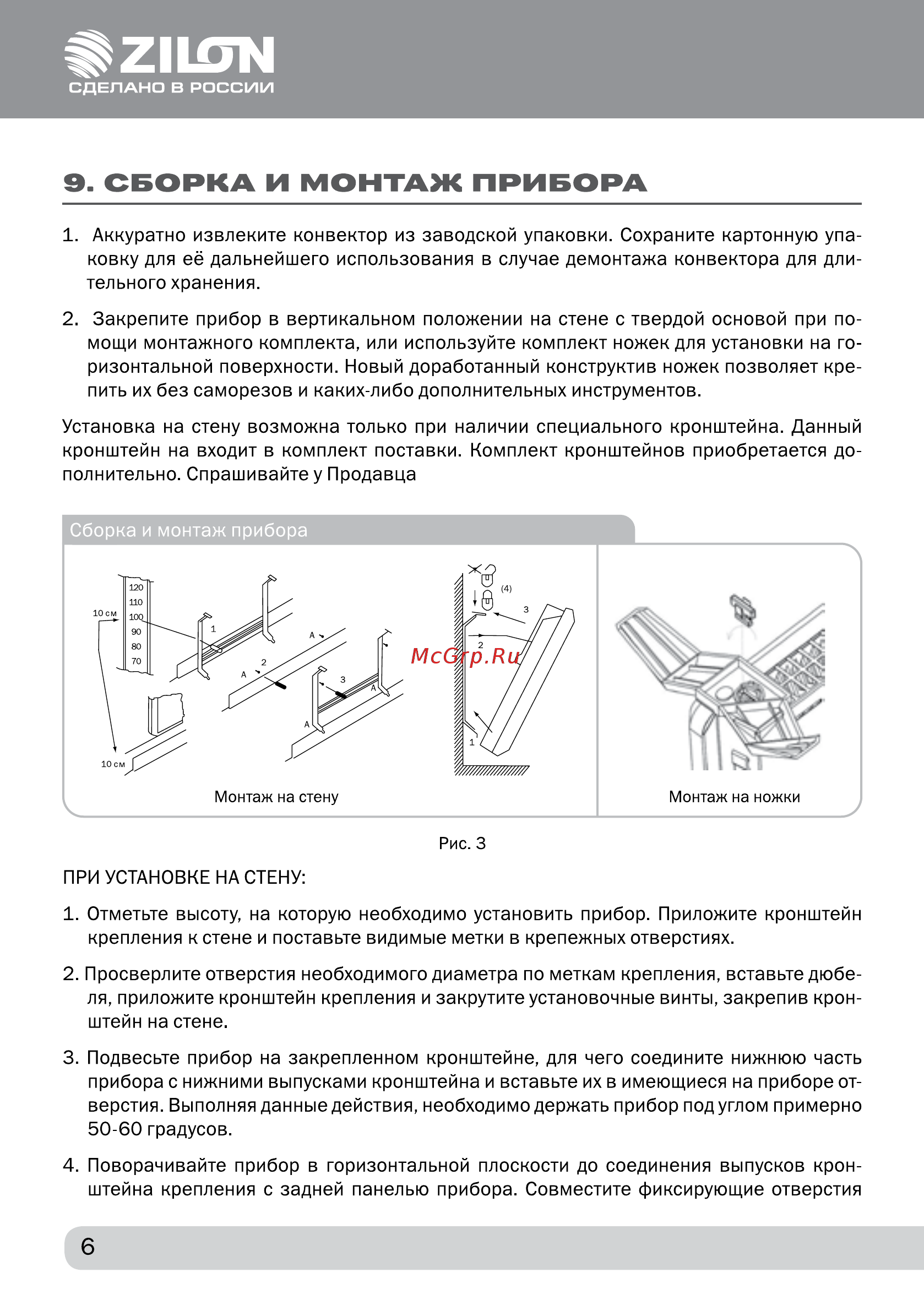

Шипли СДЕЛАНО В РОССИИ 9 СБОРКА И МОНТАЖ ПРИБОРА 1 Аккуратно извлеките конвектор из заводской упаковки Сохраните картонную упа ковку для её дальнейшего использования в случае демонтажа конвектора для дли тельного хранения 2 Закрепите прибор в вертикальном положении на стене с твердой основой при по мощи монтажного комплекта или используйте комплект ножек для установки на го ризонтальной поверхности Новый доработанный конструктив ножек позволяет кре пить их без саморезов и каких либо дополнительных инструментов Установка на стену возможна только при наличии специального кронштейна Данный кронштейн на входит в комплект поставки Комплект кронштейнов приобретается до полнительно Спрашивайте у Продавца Рис 3 ПРИ УСТАНОВКЕ НА СТЕНУ 1 Отметьте высоту на которую необходимо установить прибор Приложите кронштейн крепления к стене и поставьте видимые метки в крепежных отверстиях 2 Просверлите отверстия необходимого диаметра по меткам крепления вставьте дюбе ля приложите кронштейн крепления и закрутите установочные винты закрепив крон штейн на стене 3 Подвесьте прибор на закрепленном кронштейне для чего соедините нижнюю часть прибора с нижними выпусками кронштейна и вставьте их в имеющиеся на приборе от верстия Выполняя данные действия необходимо держать прибор под углом примерно 50 60 градусов 4 Поворачивайте прибор в горизонтальной плоскости до соединения выпусков крон штейна крепления с задней панелью прибора Совместите фиксирующие отверстия 6
