12. ПРИЛОЖЕНИЕ А
QF1
L
N
~220-230B
XT1
PE
L
N
ЕК1
QF1
~220-230 B
L
1
PE
N
t°
10
20
30
1
L N
NC
NO
XT2
L
N
N
L
L
N
2
1
3
XT1
XT3
2
Терморегулятор

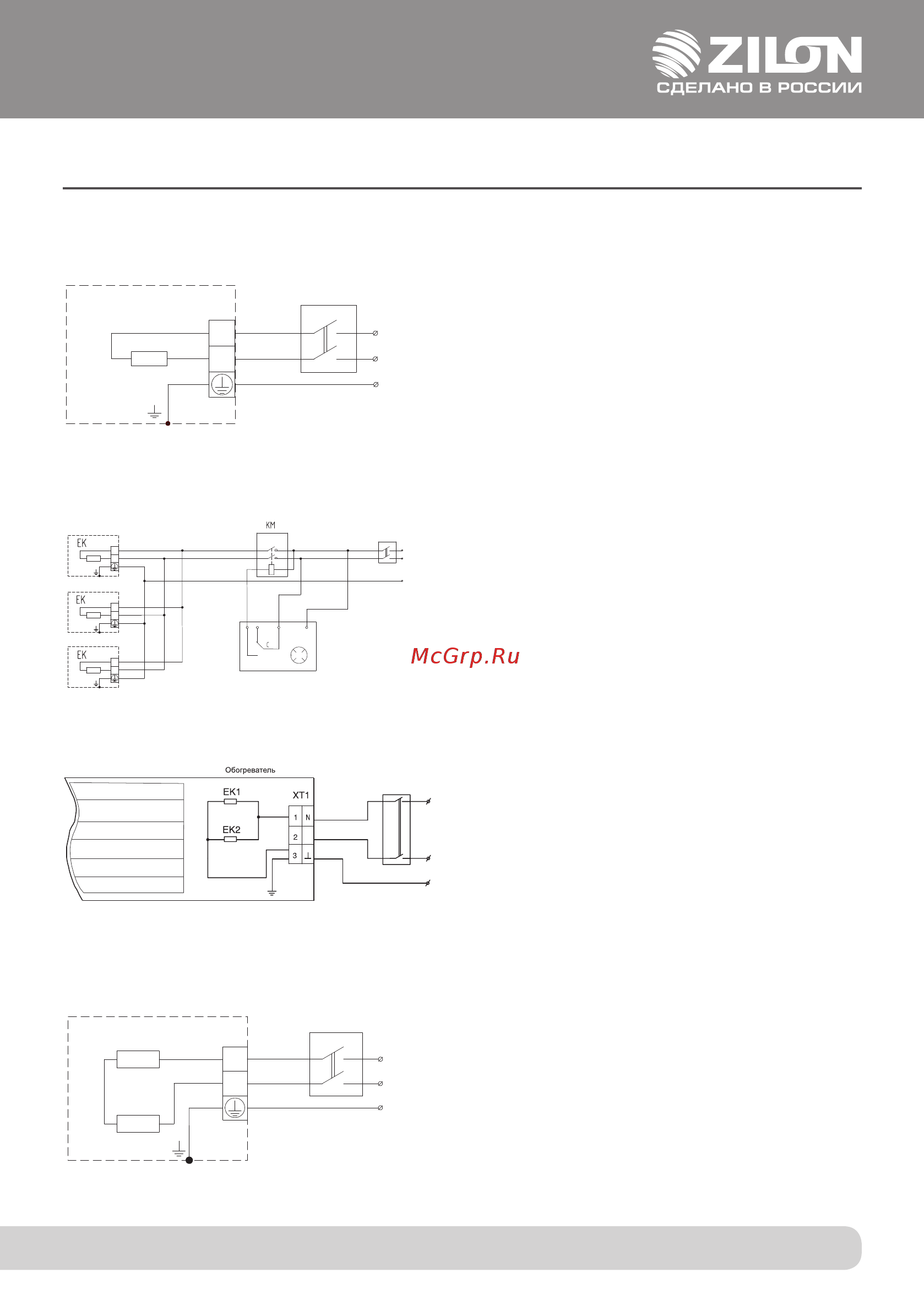

СХЕМА ПОДКЛЮЧЕНИЯ К ЭЛЕКТРИЧЕСКОЙ СЕТИ ЧЕРЕЗ АВТОМАТИЧЕСКИЙ
ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЕЙ IR-0.8SN2, IR-1.0SN2, IR-1.4SN2
СХЕМА ПОДКЛЮЧЕНИЯ К ЭЛЕКТРИЧЕСКОЙ СЕТИ ПРИ ГРУППОВОМ ПОДКЛЮЧЕ-
НИИ ОБОГРЕВАТЕЛЕЙ IR-0.8SN2; IR-1.0SN2, IR-1.4SN2
СХЕМА ПОДКЛЮЧЕНИЯ К ЭЛЕКТРИЧЕСКОЙ СЕТИ ЧЕРЕЗ АВТОМАТИЧЕСКИЙ
ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ IR-2.0SN2
EK1 -
нагревательный элемент;
XT1 - колодка клеммная;
S1 - выключатель
автоматический
EK1, EK2, EK3 -
нагревательные
элементы;
XT1, ХТ2, ХТ3 - колодки
клеммные;
КМ1 - пускатель
магнитный
QF1 - выключатель
автоматический
EK1, EK2 -
нагревательные
элементы;
XT1 - колодка клеммная;
QF1 - выключатель
автоматический
ПРИМЕЧАНИЕ. Выключатель автоматический в комплект поставки не входит.
QF1
L
N
~220-230 B
PE
EK1
XT1
N
L
EK2
СХЕМЫ ПОДКЛЮЧЕНИЯ ОБОГРЕВАТЕЛЯ IR-1.5EN2 К СТАЦИОНАРНОЙ ПРОВОДКЕ
EK1, EK2 -
электронагреватели;
XT1 - колодка клеммная;
QF1 - выключатель
автоматический
QF1
N
L
L
PE
~220-230
В
