7
5.5. Для подключения к завесе пульта управления необходимо снять крышку на верх-
ней стенке корпуса, завести шнур и подключить его к клеммной колодке. Шнуром
нужно соединить контакты 1, 2, 3 и 4 клеммной колодки с контактами на клеммной
колодке внутри пульта в соответствии с электрической схемой (в приложении). Мо-
жет быть использован медный провод либо 4х1,0 мм
2
, либо 4х1,5 мм
2
.
ВНИМАНИЕ! Пульт управления должен располагаться вне зоны воздушного
потока завесы, иначе работа терморегулятора будет зависеть от температуры
воздушного потока.
ТАБЛИЦА 3

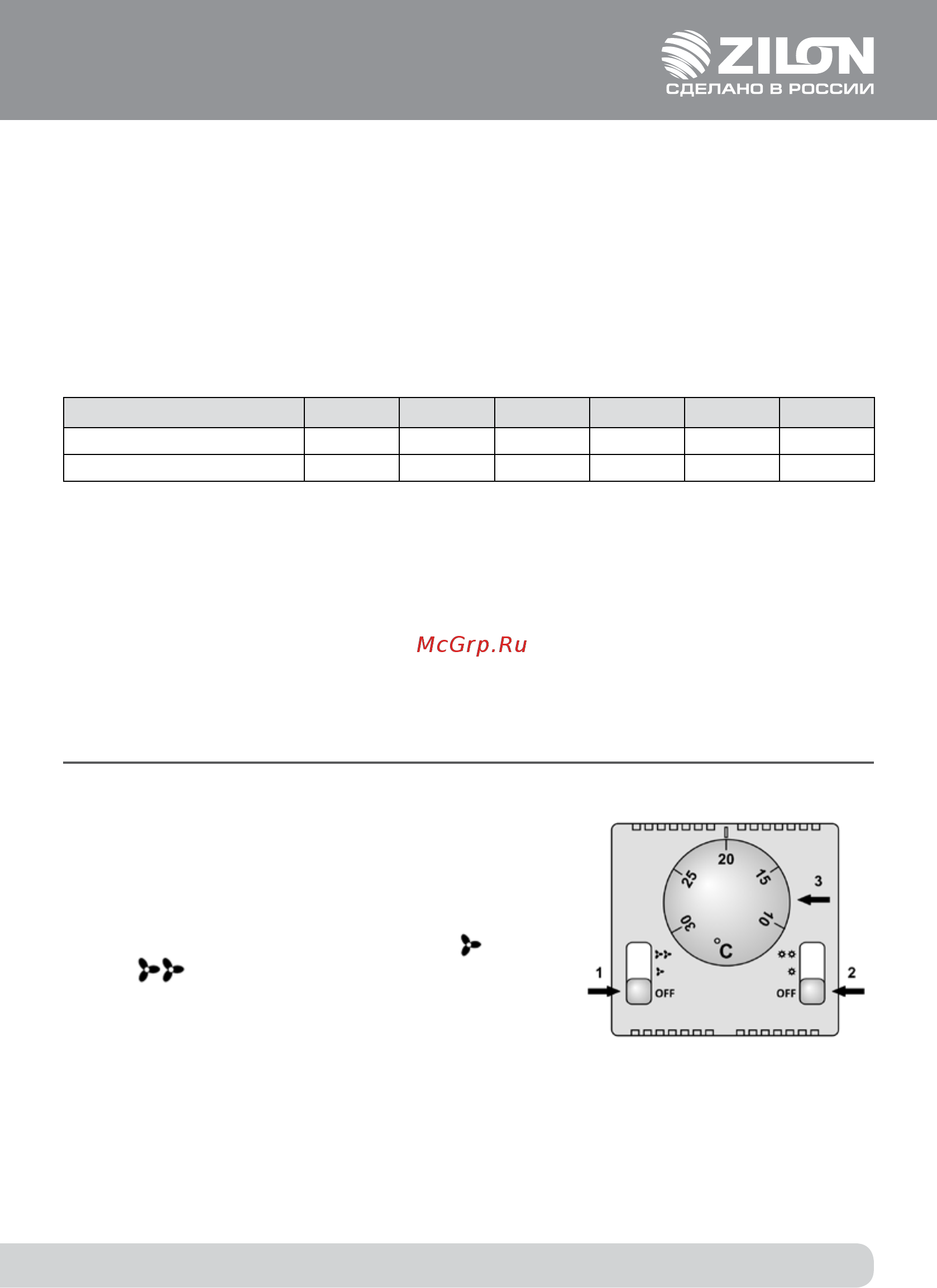

РИС. 2 Пульт управления
Модель завесы ZVV-1E6T ZVV-9T ZVV-1.5E9T ZVV-2E12T ZVV-2E18T ZVV-2E24T
Автоматический выключатель 16 А 25 А 25 А 25 А 40 А 45 А
Медный кабель 5x1,5 5x2,5 5x2,5 5x2,5 5x4,0 5x6,0
6. ПОРЯДОК РАБОТЫ
6.1. Перед включением завесы переключатели
пульта управления должны находиться в по-
ложении 0 (см. рис. 2).
6.2. Вентиляция (режим «Fan»).
6.2.1. Включение. Для включения завесы в режим
вентиляции (без нагрева) необходимо пере-
вести переключатель 1 в положение «
» или
«
» –первая или вторая скорость двух-
скоростного вентилятора, оставить пере-
ключатель 2 в положении «OFF», при этом
начинают работать вентиляторы завесы.
Важно! В режиме вентиляции завеса может
отключаться по сигналу терморегулятора.
Рекомендуется выставлять максимальную
температуру на терморегуляторе.
6.2.2. Выключение. Для отключения перевести пе-
реключатель 1 в положение «OFF».
1 – Переключатель включения/
отключения вентилятора завесы
и выбор скорости;
2 – переключатель включения/от-
ключения нагревателя и выбор
мощности;
3 – терморегулятор.
4 втулки с резьбой М6, для крепления на резьбовые шпильки (не в комплекте).
Шпильку к завесе фиксировать гайкой. Установочные размеры завес смотрите в
Приложении. При горизонтальной установке завеса устанавливается как можно
ближе к верхней стороне проема, при этом необходимо выдержать расстояние
между верхней стенкой корпуса и потолком не менее 100 мм. При вертикальной
установке завеса устанавливается возле проема, в том числе, с обеих его сторон.
5.4. Питание завесы осуществляется от трехфазной электрической сети с напряжени-
ем 380 В/50 Гц. В таблице №3 приведены сечения силовых кабелей и номиналь-
ный ток автоматических выключателей.
