22
Ru

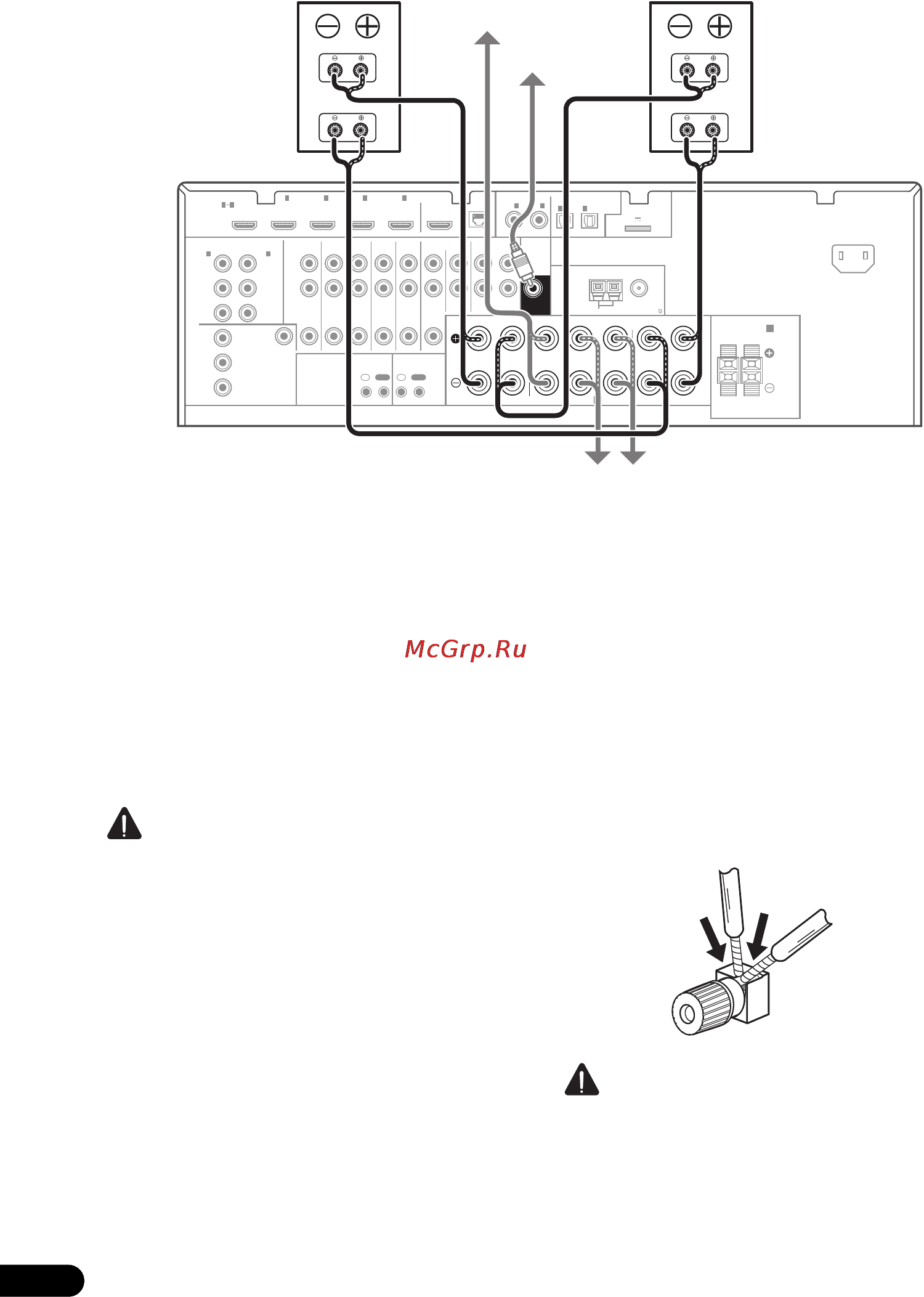

Двухканальное усиление громкоговорителей
Двухканальное усиление происходит при
подключении высокочастотной головки и
низкочастотной головки громкоговорителей к
различным усилителям для лучшего
срабатывания кроссовера. Для этого
используемые громкоговорители должны быть
совместимы с двухканальным усилением
(иметь отдельные терминалы для высоких и
низких частот), и повышение качества
звучания будет зависеть от типа используемых
громкоговорителей.
ОСТОРОЖНО
• Большинство громкоговорителей с
терм
иналами High и Low имеют две
металлические пластины, соединяющие
терминалы High и Low. При
двухканальном усилении
громкоговорителей данные пластины
необходимо удалить во избежание
серьезных повреждений усилителя. Для
получения дополнительной информации
см. руководство для громкоговорителя.
• Если используемые громкоговорители
имеют съемный разделительный фильтр,
убедитесь в том, что при подключении
двухканального усиления он не сн
ят. Это
может привести к повреждению
громкоговорителей.
Двухпроводное подключение
громкоговорителей
Громкоговорители также могут подключаться
с помощью двухпроводного подключения,
если они поддерживают двухканальное
усиление.
• При использовании данных подключений,
настройка Speaker System не производит
никакого эффекта.
• Для двухпроводного подключения
громкоговорителя подключите два кабеля
громкоговорителя к соответствующему
разъему громкоговорителя на ресивере.
ОСТОРОЖНО
• Не подключайте различные
громкоговорители к одному и тому же
терминалу таким образом.
HDMI
ASSIGNABLE
P
B
P
R
ASSIGNABLE
ASSIGNABLE
ASSIGNABLE
(
DVD
)
(
DVR/BDR
)
(
DVD
)
Y
P
B
P
R
Y
P
B
P
R
Y
L
R
R
FRONT CENTER SURROUND
SURROUND BACK
FRONT HEIGHT/WIDE/
LR LR L
RL
ZONE 2
OUT
DVR/BDR
DVD
OUT IN
CD-R/TAPE
OUT ININ
CD
IN
TV/SAT
IN
VIDEO
IN
(
DVR/BDR
)
(
OUTPUT 5 V 100 mA MAX
)
(
CD
)
(
Single
)
SUBWOOFER
(
TV/SAT
)
AM LOOP
FM UNBAL 75
COMPONENT VIDEO
AUDIO
PRE OUT
ANTENNA
OPTICAL
ADAPTER PORT
VIDEO
IR CONTROL
SPEAKERS
SPEAKERS
MONITOR
OUT
LAN
COAXIAL
BD IN IN IN IN IN
OUT
(
10/100
)
IN
IN
1
IN
2
1
IN
1
IN
2
1 4
2 3 4
IN
1
A
IN
2
B
IN
OUT
IN
OUT
High
Low
High
Low
AC IN
Передний левый
Низкочастотный
громкоговоритель
Центральный
Правый объемного звучания
Передний правый
Левый объемного звучания
Громкоговоритель,
совместимый с
двухканальным
усилением
Громкоговоритель,
совместимый с
двухканальным
усилением
VSX-1020/VSX-1025
VSX-1025_SYXCN_Ru.book 22 ページ ２０１０年３月１８日 木曜日 午前１０時３６分
